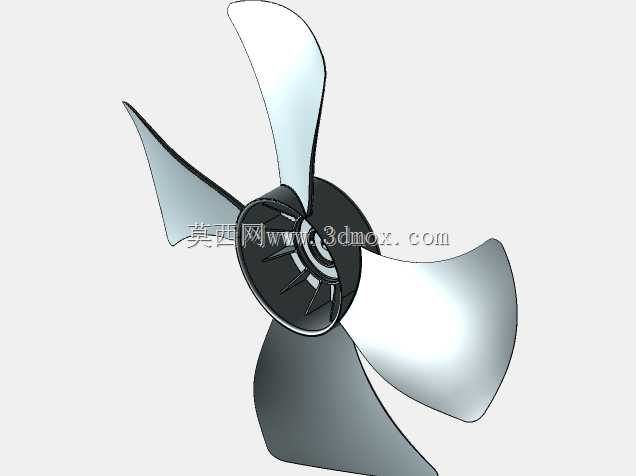

五叶轴流螺旋桨式通风扇叶结构设计

　　这款五叶轴流扇叶的设计，核心围绕低压大流量通风场景的气动效率需求展开，日常可适配家用落地扇、工业岗位送风设备、小型设备散热风道等多种工况，区别于常规三叶扇的设计，五叶结构在相同转速下能切割更均匀的气流柱，大幅降低送风时的紊流脉动，减少运行过程中叶片通过频率带来的气动噪音，实际送风覆盖范围也比同直径三叶结构提升15%左右。从结构设计逻辑来看，叶片采用变截面扭曲翼型，从叶根到叶梢的弦长、安装角呈连续渐变，叶根区域安装角偏大，主要承担扭矩传递与初始气流导流作用，叶梢区域安装角收窄，能有效削弱叶尖涡的生成，降低气流沿叶径方向的能量耗散，叶片前缘做了小圆弧钝化处理，避免长期运行中前缘积尘导致的动平衡偏移，后缘则做了微斜切处理，

　　进一步打散尾流中的大尺度涡团，降低送风时的风感顿挫。中心轮毂采用一体化包覆式结构，轮毂内侧设置有放射状的导流筋，既可以强化轮毂与电机输出轴的连接刚性，也能对电机端的紊流进行梳理，避免轮毂背风区形成低压涡流造成的效率损失，轮毂中心的轴孔配合公差按照常用电机输出轴的过渡配合标准设计，周边预留的动平衡调整槽，方便装配时根据实际动平衡测试数据添加配重块，不需要额外在叶片表面粘贴配重，避免长期运行配重脱落引发的振动故障。安装边界方面，这款扇叶的径向最大尺寸适配常规400mm规格的风扇网罩，轴向安装深度控制在合理范围，装配时和前后网罩的安全间隙符合家用及工业通风设备的安全规范，不需要额外调整网罩的支撑结构，

　　轮毂的轴向定位面和电机轴的止口尺寸匹配通用单相异步电机、直流无刷电机的输出端规格，可直接替换同规格的常规扇叶，不需要改动原有设备的安装结构。实际使用中，这款扇叶的气动特性适配中低转速运行区间，在常用的送风档位下，送风距离更远，气流分布更均匀，不会出现近风区风速过硬、远风区风量不足的问题，叶片的曲面弧度经过多轮气动迭代，在保证结构强度的前提下尽可能降低叶片厚度，减少旋转过程中的自身风阻，叶片根部和轮毂的连接位置做了大圆弧过渡，避免应力集中，长期在额定转速下运行不会出现根部疲劳断裂的问题，整体结构兼顾了气动效率、运行噪音、结构强度与装配通用性，可直接用于各类轴流通风设备的部件选型，也可作为同类风叶产品设计的参考结构。
