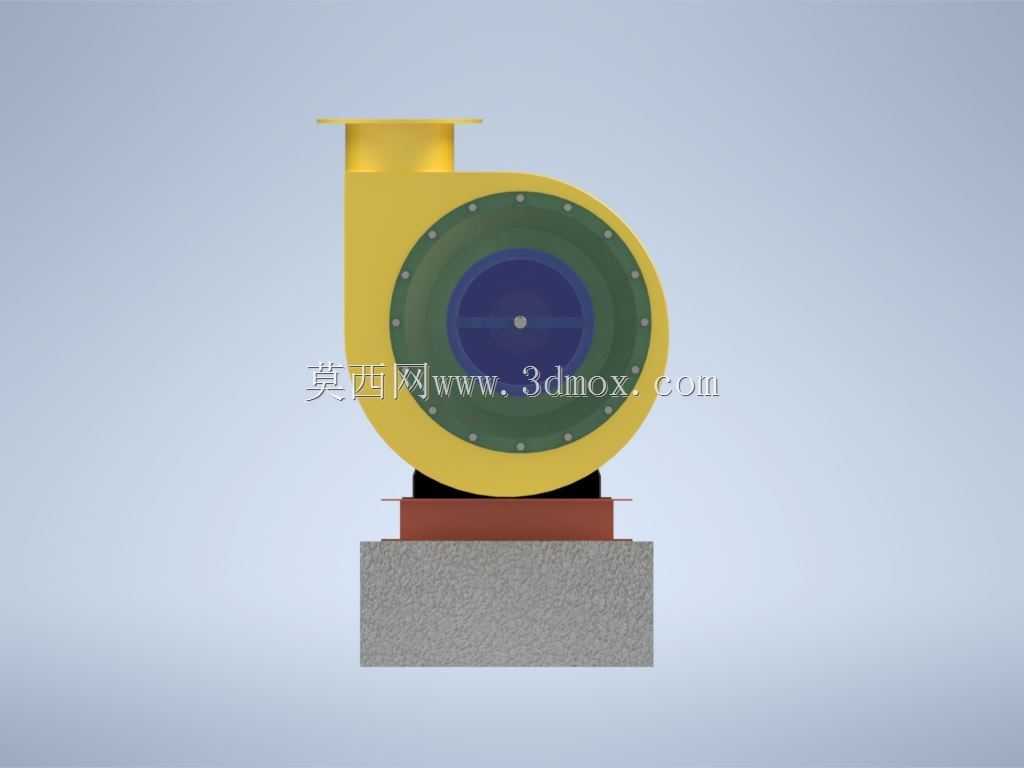

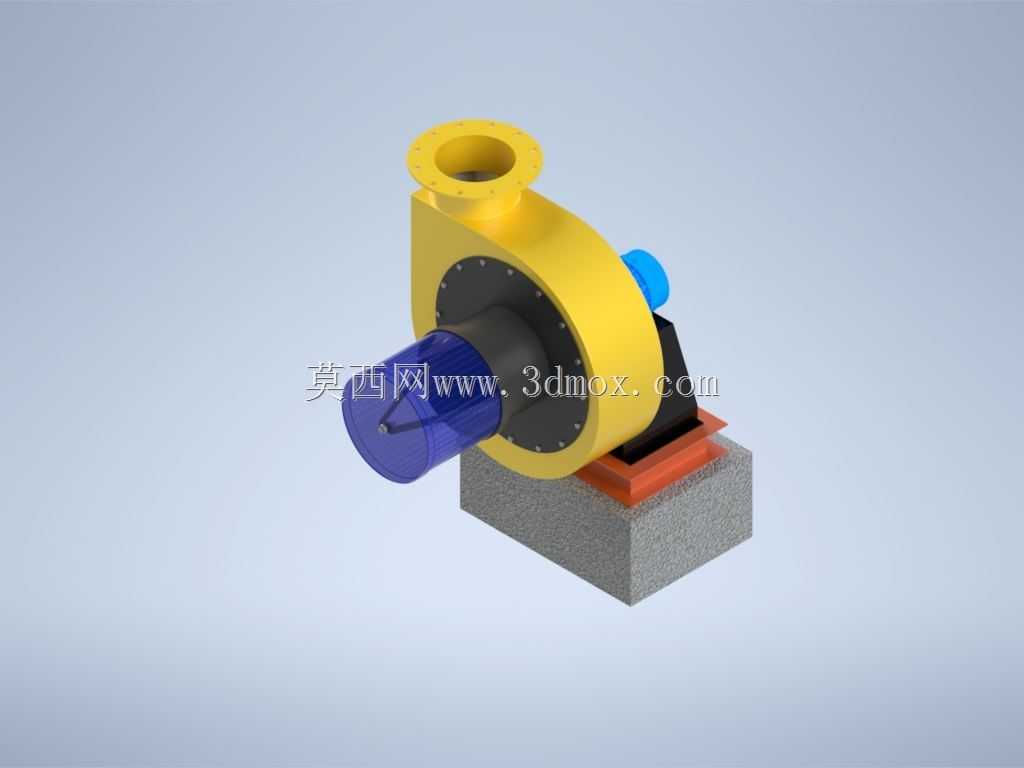

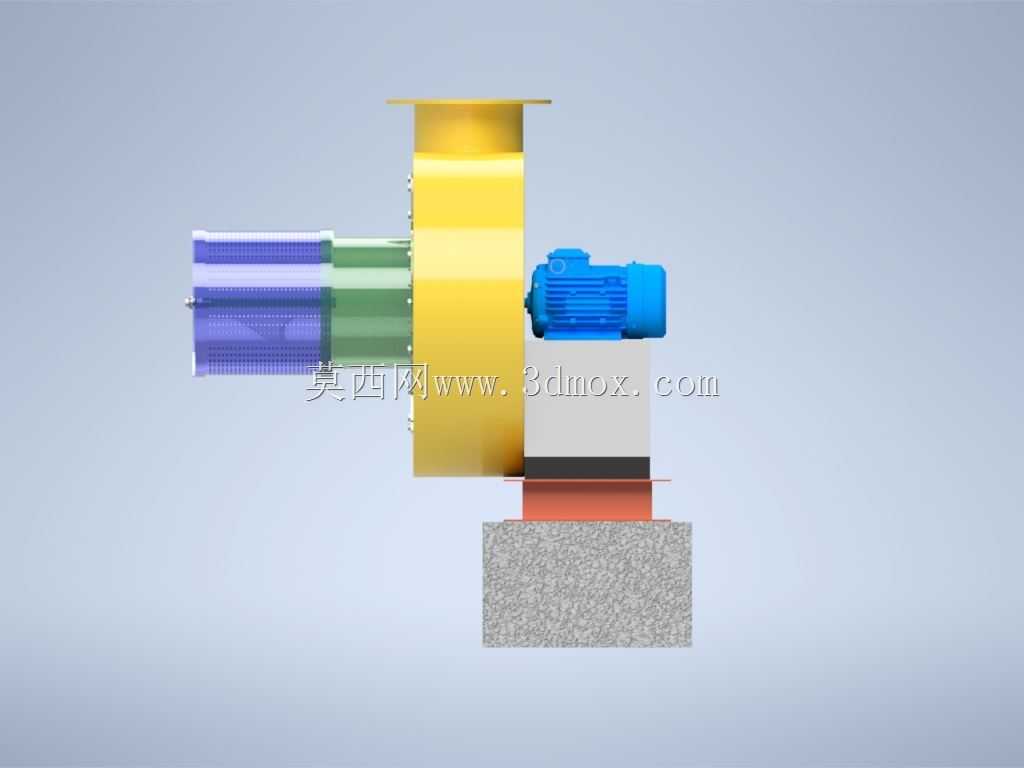

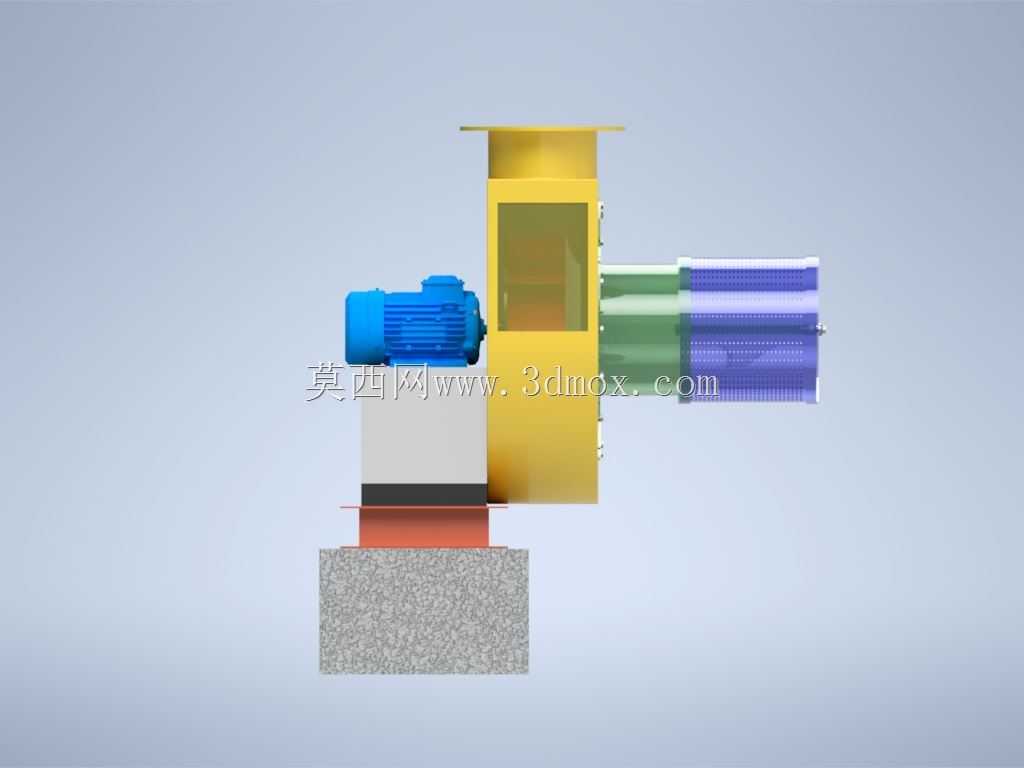

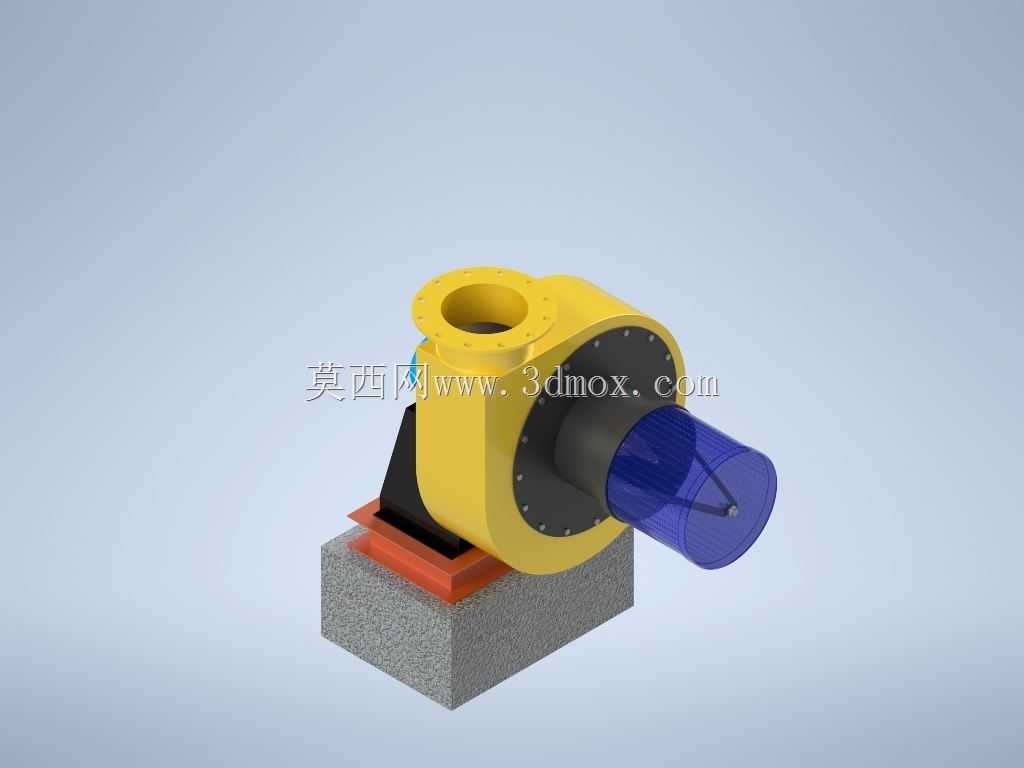

2千瓦工业离心式通风机结构设计

　　这款2千瓦离心式通风设备的三维结构设计，充分考虑了工业现场通风换气、工艺送风、除尘系统引风等多场景的实际使用需求，在结构布局上做了大量适配现场安装与运维的细节处理。从实际应用场景来看，这类风机常被用于车间工位通风换气、小型除尘系统的引风单元、生产设备的工艺冷却送风、实验室通风系统的动力源，也可配套在小型烘干设备、物料输送风路系统中作为气源动力使用，适配的风压风量区间覆盖了多数中小风量需求的工业通风场景。

　　设备的功能特性围绕离心风机的工作逻辑做了结构优化，蜗壳采用对数螺旋线型线设计，能够有效降低气流在壳体内的湍流损失，提升风机的运行效率，进风口采用收敛式流线型结构，可引导气流均匀进入叶轮区域，减少进气端的涡流损耗。叶轮部分采用后向叶片设计，在2千瓦功率匹配下，既能保证足够的风压输出，又能控制运行过程中的气动噪声，适配对噪音有一定要求的车间室内安装场景。传动端采用直联式结构设计，省去了皮带传动的张紧维护环节，降低了后期运维的工作量，同时也减少了传动环节的功率损耗，提升整体能效表现。

　　设计过程中优先考虑了安装边界的适配性，底部采用混凝土配重式安装基座，基座上预留了通用的地脚螺栓安装孔位，可直接适配多数工业现场的混凝土基础安装，也可配套减震垫使用降低运行振动传递。整机的进出口法兰采用标准圆形法兰结构，法兰孔位尺寸匹配常规通风管道的连接标准，无需额外制作转换接头即可直接对接现场风管，减少现场安装的加工工作量。设备的外形尺寸控制紧凑，蜗壳侧面预留了检修口位置，日常运维时无需拆卸整机即可检查叶轮积灰、轴承磨损情况，电机端的接线盒位置做了防水防尘结构处理，适配多粉尘、轻度潮湿的工业安装环境。

　　从结构建模的细节来看，各部件的装配关系完全还原实际生产装配逻辑，叶轮与主轴的配合公差、轴承座的安装定位、机壳各段的拼接密封结构都做了精准还原，可直接用于结构校核、安装模拟、教学演示等场景，也可作为同功率段离心风机改型设计的基础参考模型，帮助设计人员快速完成结构调整与方案验证。
