带内部传动机构的手持式手动钻孔工具

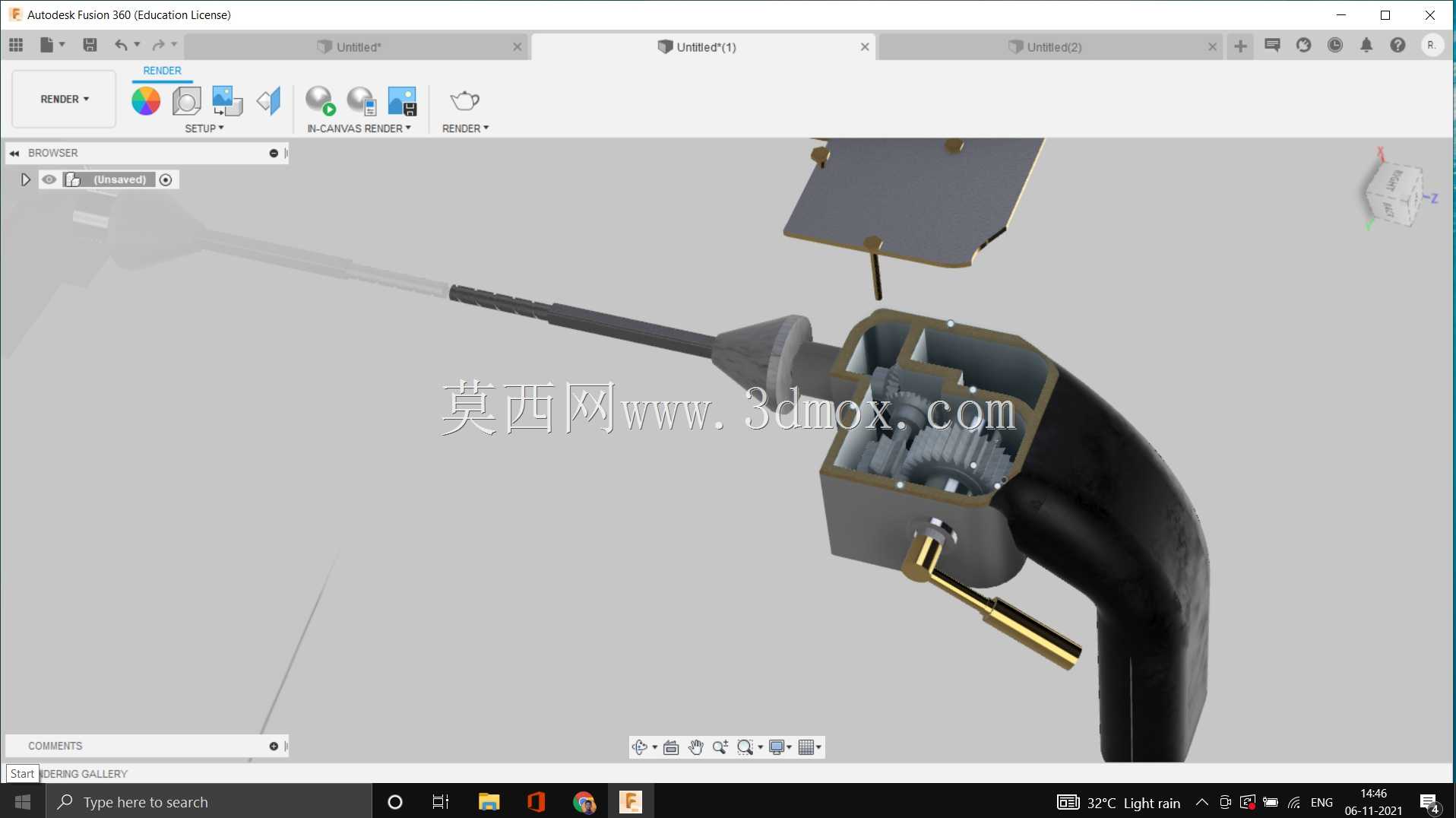

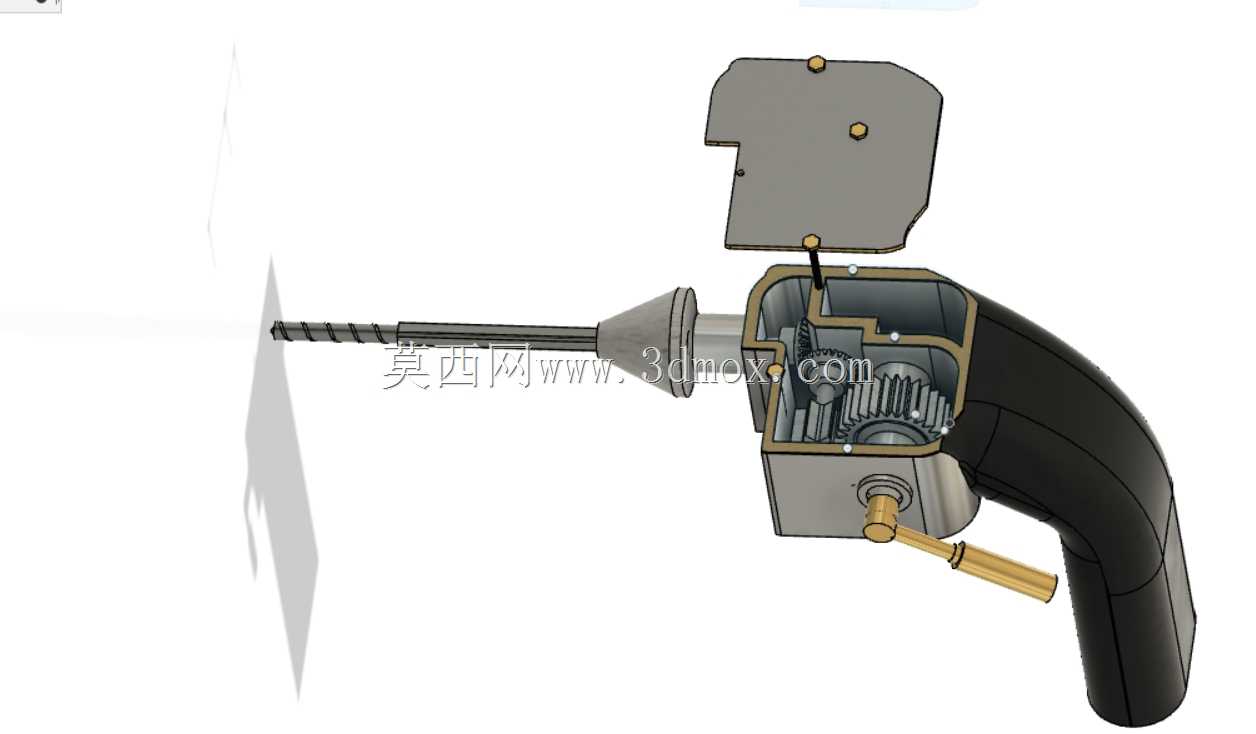

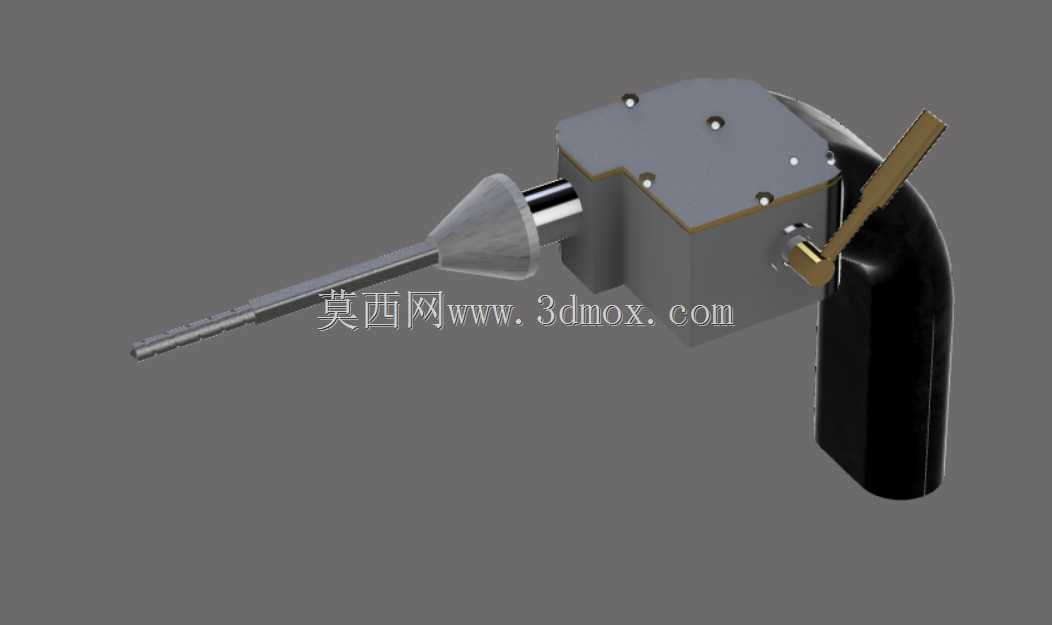

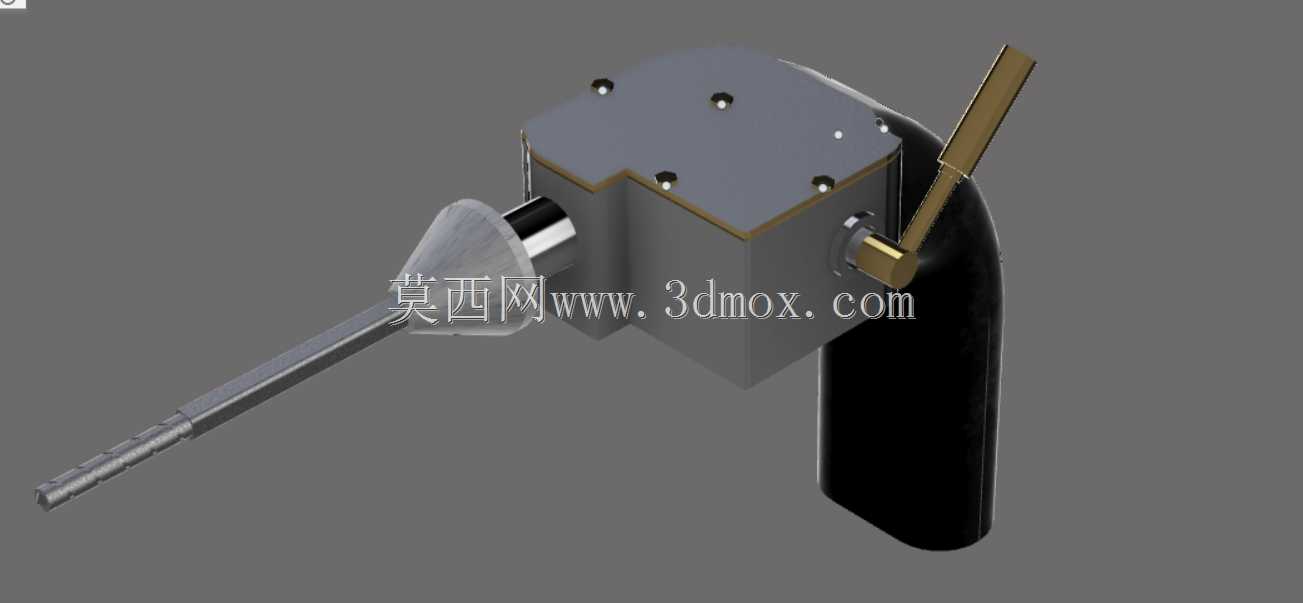

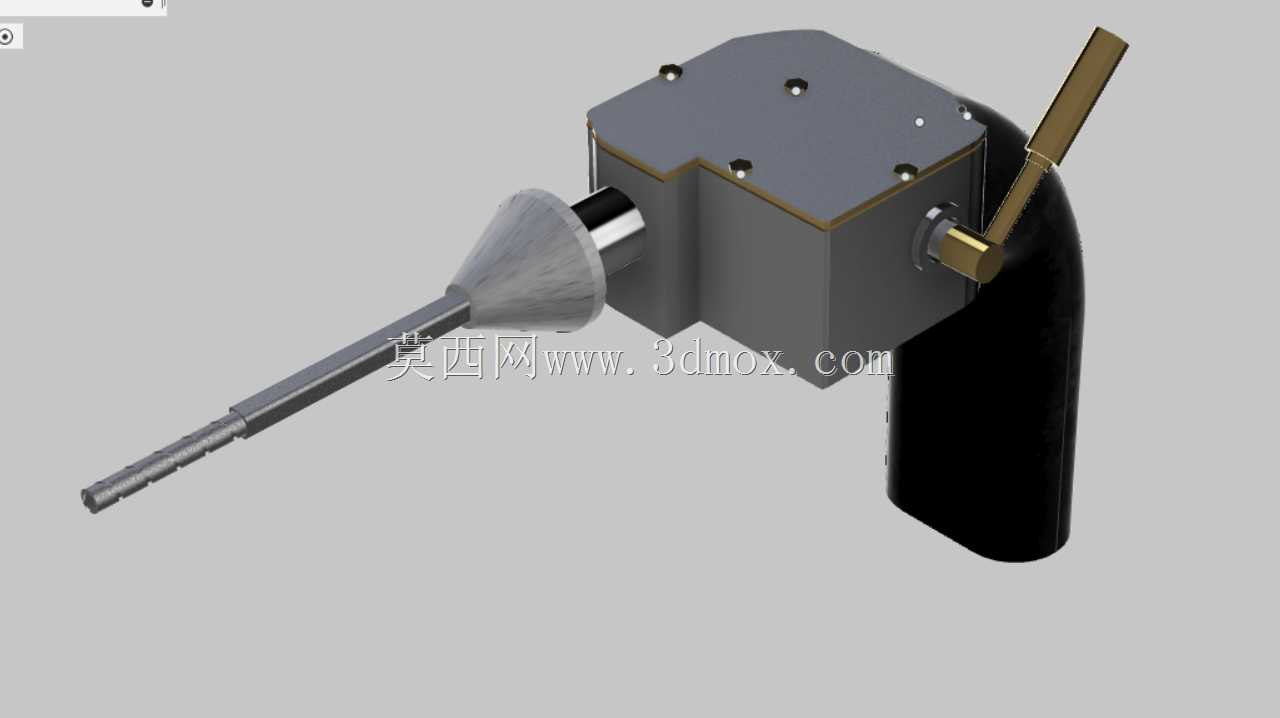

　　这款手动钻孔工具的设计，核心围绕无动力场景下的轻量钻孔作业需求展开，在户外检修、狭小空间作业、无供电区域的临时加工场景中，能替代电动钻具完成薄金属、塑料、软质木材的小直径钻孔作业，避免了电动设备依赖电源、携带笨重的痛点。从结构设计来看，整体采用枪式握持外形，手柄部分做了贴合手掌弧度的曲面处理，握持时受力均匀，长时间作业不易产生手部疲劳，整机的重心落在握持区域中心位置，操作时无需额外施加过大的扶正力，钻孔进给过程中稳定性更好。内部传动结构采用齿轮增速设计，摇臂输入的低转速大扭矩，通过多级直齿轮啮合传递到钻夹头输出端，将输入转速放大数倍，保证手动摇动时钻刃能达到足够的切削线速度，避免钻孔时出现卡滞、啃料的问题；上盖部分采用快拆式结构，

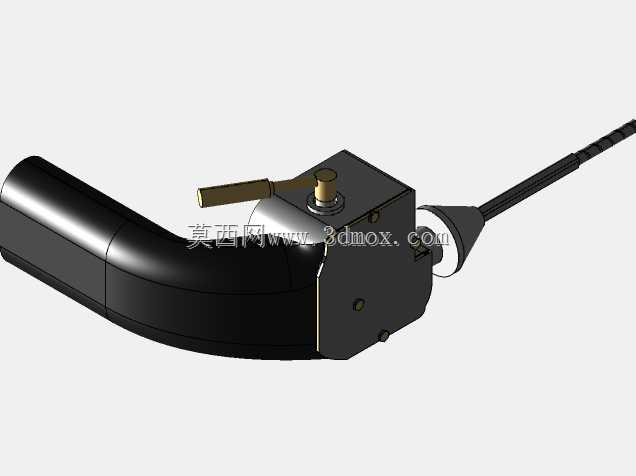

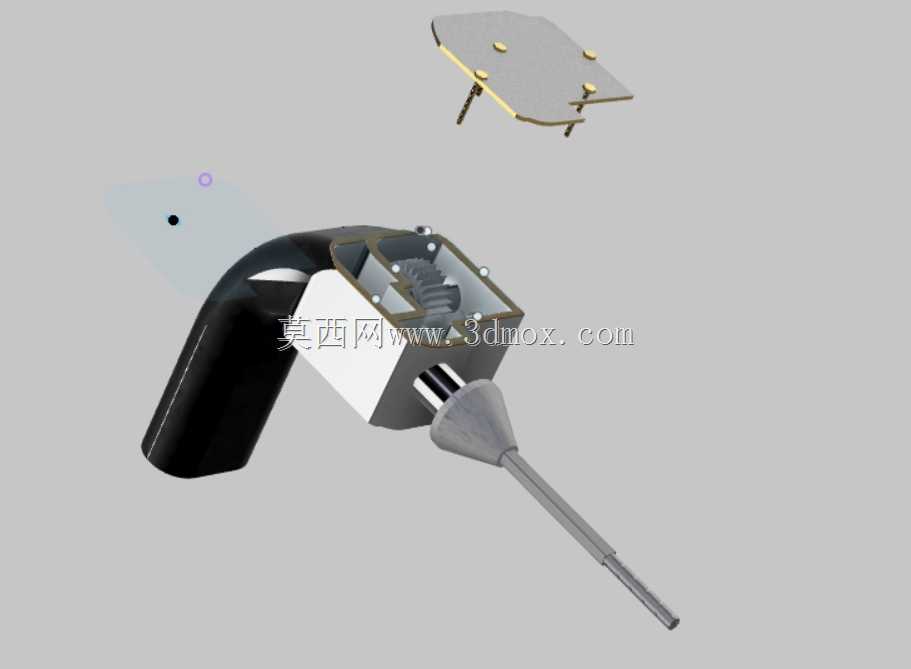

　　通过定位销与主体壳体连接，日常维护时无需专用工具即可打开壳体，检查齿轮啮合状态、补充润滑脂，降低了工具的后期维护成本。钻夹头采用锥面配合的自锁结构，可适配常规直柄麻花钻，装拆钻头时仅需转动夹头螺母即可完成锁紧，锁紧后钻头的径向跳动量控制在小范围内，保证钻孔的位置精度。壳体部分采用剖分式设计，结合面做了止口定位，装配时能保证上下壳体的同轴度，内部齿轮轴的安装孔位一次加工成型，轴系配合间隙控制在合理范围，既不会因间隙过大出现传动晃动，也不会因间隙过小导致手动摇转阻力过大。摇臂部分采用折叠式设计，非使用状态下可贴靠壳体侧面收纳，减少整机的占用空间，方便放入工具包携带；摇柄处做了防滑滚花处理，摇动时手指不易打滑，输入扭矩更顺畅。

　　从安装边界来看，整机的最大外轮廓尺寸适配常规成人单手握持范围，前端钻夹头的伸出长度保证钻孔时壳体不会与工件表面发生干涉，在狭窄的设备缝隙、柜体内部等受限空间作业时，能灵活调整钻孔角度，完成电动钻具无法伸入位置的加工作业。传动齿轮采用直齿圆柱齿轮设计，加工工艺简单，传动效率高，啮合过程中的噪音小，手动操作时的反馈感清晰，能通过摇臂的阻力变化感知钻头的切削状态，及时调整进给压力，避免钻头折断。
