老式手轮驱动立式纸质压印设备结构

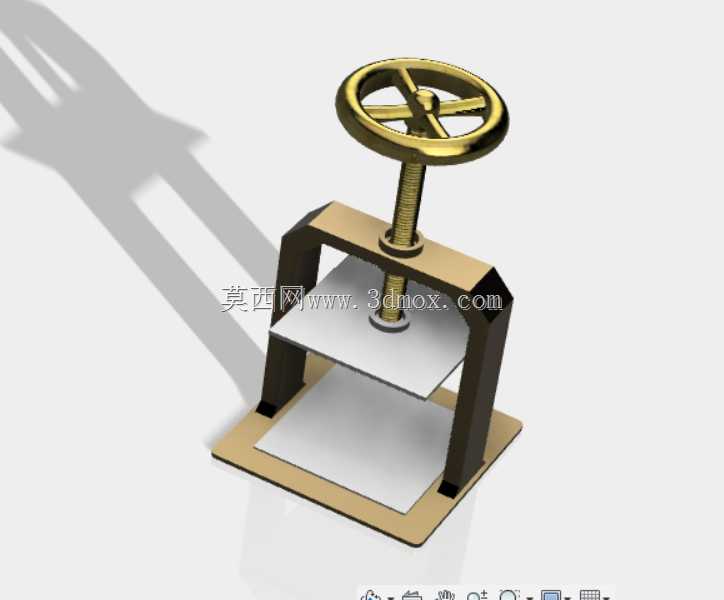

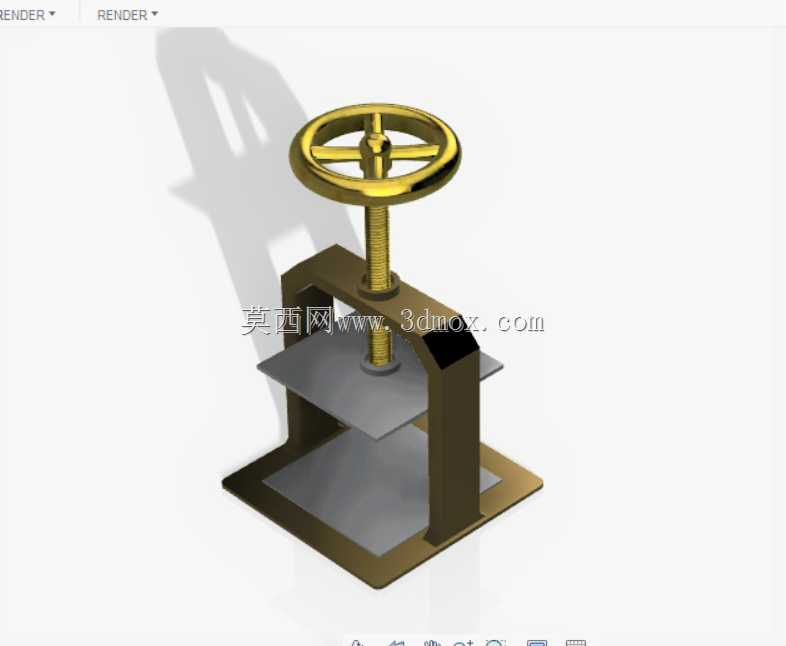

　　该手动压印设备采用立式框架式承载结构，整体以C型开口机架作为核心承力基体，底部方形底座作为整机安装基准面，可直接通过螺栓固定在木质或金属工作台面，安装时需保证底座平面与工作台面的平面度公差不超过0.2mm，避免施压过程中出现机架偏载变形。两根对称布置的立式支撑柱连接底座与顶部横梁，顶部横梁中心加工有梯形螺纹传动孔，与带手轮的施压螺杆配合，将手轮的圆周回转运动转化为压盘的垂直直线进给运动，梯形螺纹选用Tr20×4规格，具备良好的自锁性能，施压过程中不会因物料反作用力出现压盘自行回退的问题。

　　压盘与底部承托平板采用平行度校准设计，两块平板的工作面均做平面磨削处理，平面度公差控制在0.1mm以内，保证施压时纸质物料受力均匀，不会出现局部压力不足导致的压印不实问题。手轮采用三辐条轮缘结构，轮缘表面做滚花处理，增大手动操作时的摩擦力，操作人员可通过转动手轮精准控制压盘的进给距离，适配不同厚度的纸质承印物料，压盘的最大垂直行程可覆盖常规单页、叠层纸张以及薄纸板的压印需求。

　　这类手动压印设备多用于小批量纸质印刷、试样压平、古籍修复压页以及手工文创产品的压制作业，无需外接动力源，完全依靠人力驱动，适合无供电条件的作坊场景、实验室小试样制作以及传统印刷技艺的复原作业。机架的C型开口设计方便操作人员从正面、侧面取放物料，开口宽度可满足A3幅面以内的纸质物料放置需求，作业时可根据压印物料的厚度调整手轮进给量，施压时操作人员可通过手轮的反馈力判断施压程度，避免压力过大导致纸张破损或压力不足影响压印效果。

　　从结构设计逻辑来看，该设备将承力结构、传动结构、执行结构做了高度集成，没有多余的冗余部件，整体零件数量少，加工难度低，支撑柱与底座、横梁的连接采用榫卯加紧固件的复合连接方式，既保证了连接强度，又降低了装配难度。施压螺杆下端与压盘采用推力球轴承连接，避免螺杆转动时带动压盘同步回转，防止压盘转动摩擦刮伤承印物料表面，压盘与支撑柱之间设置有导向滑槽，限制压盘的周向转动自由度，保证压盘始终沿垂直方向做直线进给，进一步提升施压过程的稳定性。设备整体外轮廓尺寸紧凑，占用工作台面面积不足0.1平方米，适合桌面放置作业，整机重心落在底座中心区域，即使施压到最大行程位置，整机也不会出现倾翻风险，无需额外做地脚固定即可满足常规作业的稳定性要求。
