车载无螺丝瓶式空气净化装置结构设计

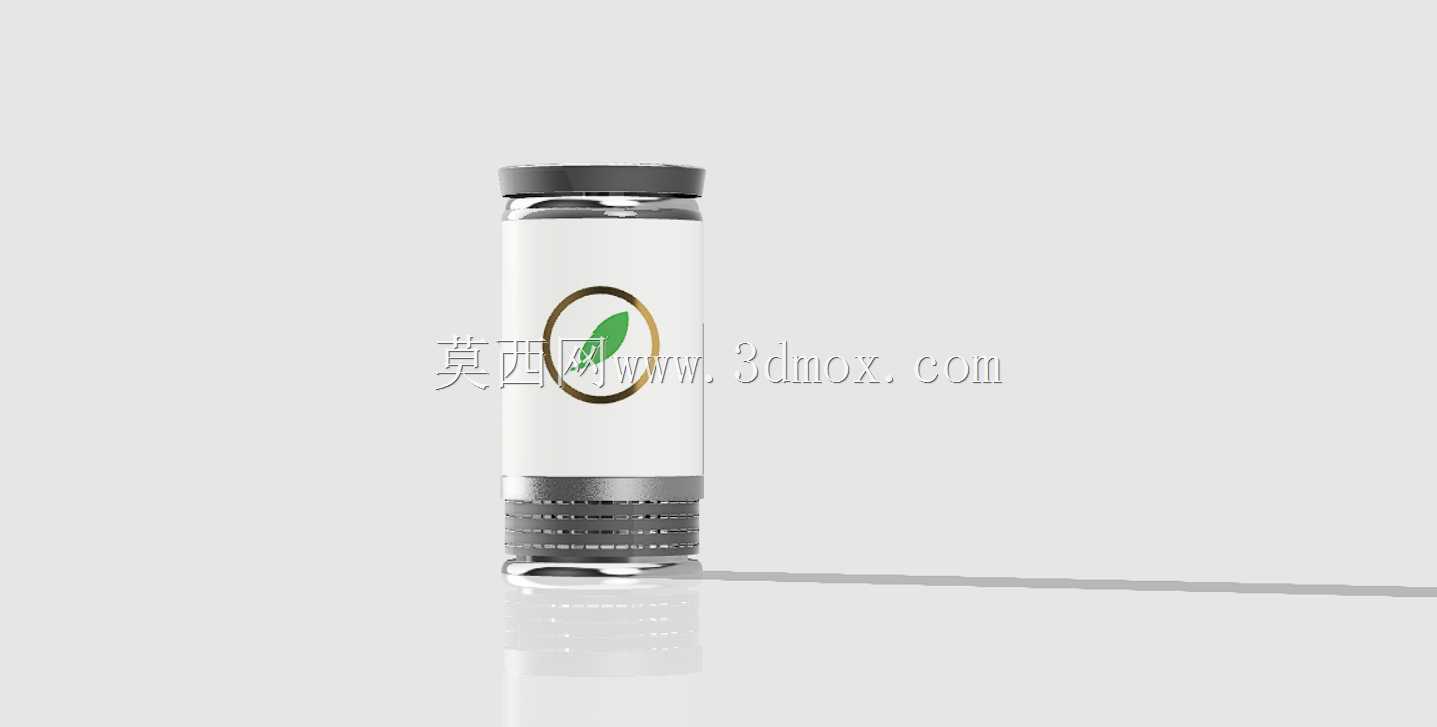

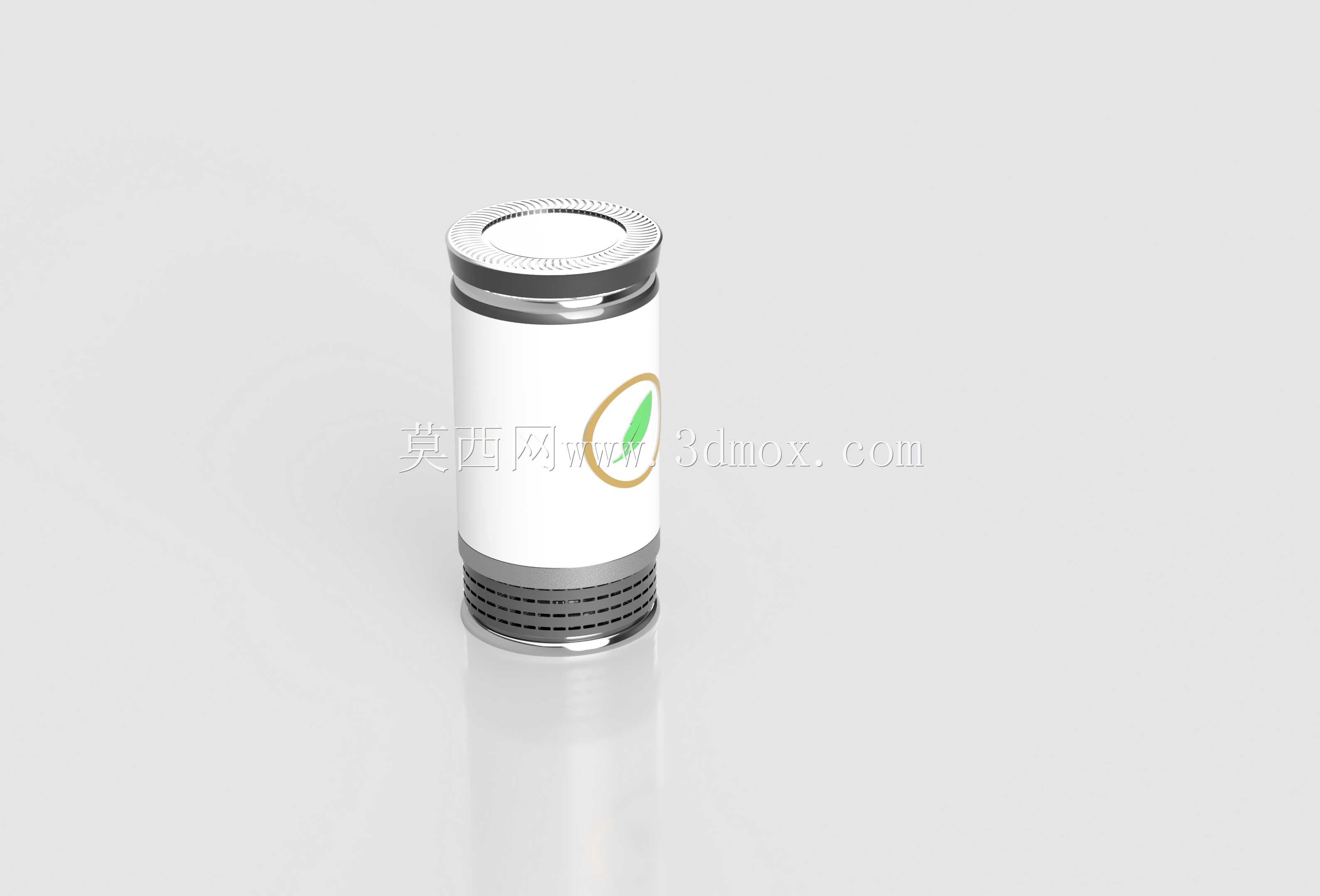

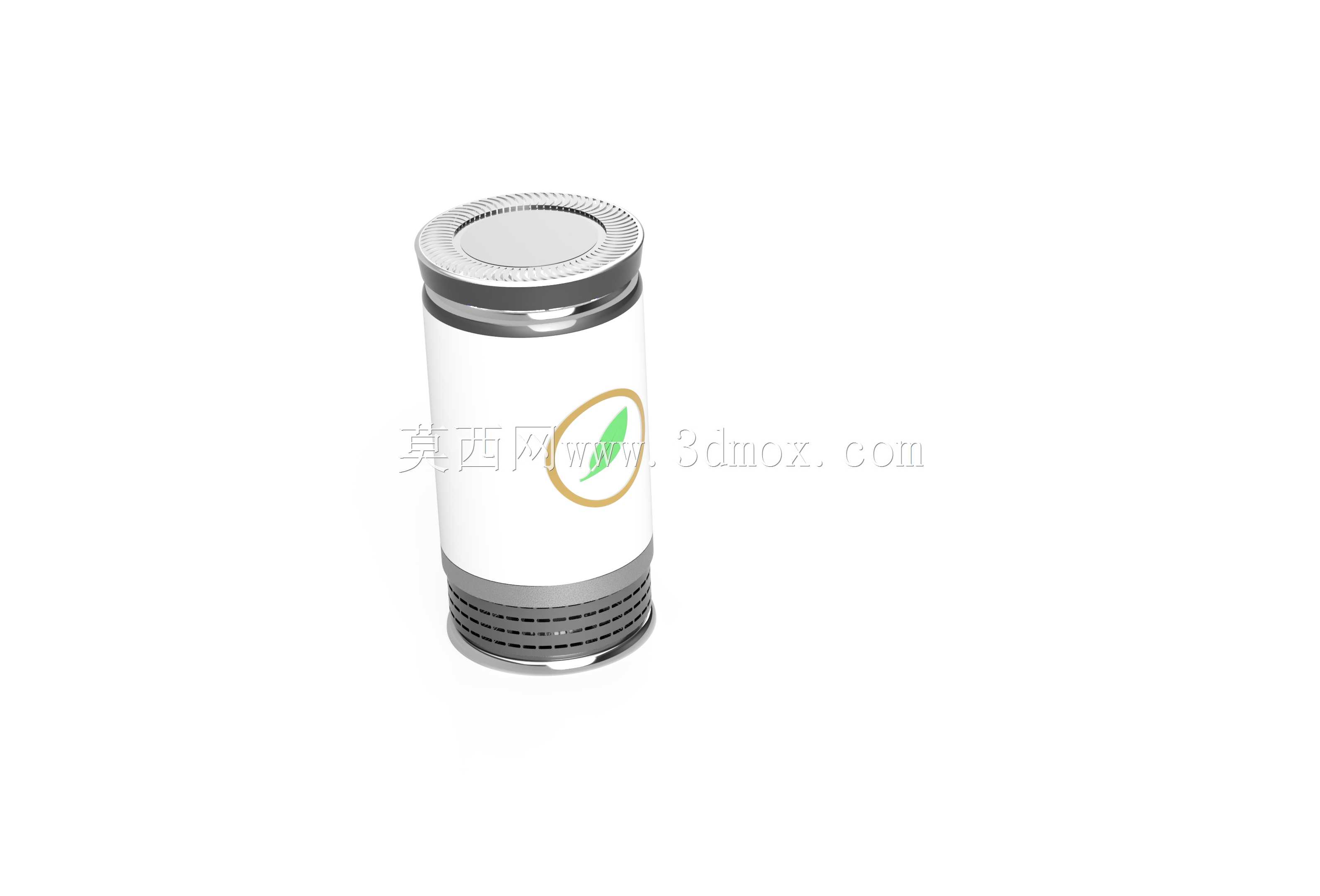

　　这款瓶式空气净化装置主要面向乘用车座舱内的空气净化场景，适配日常通勤、长途自驾等多种用车环境下的车内空气改善需求，能够对座舱内悬浮颗粒物、异味分子进行持续吸附过滤，解决密闭车舱内空气流通差、易积累异味与浮尘的实际使用痛点。从结构设计层面来看，整机采用无螺丝的快拆装配思路，所有壳体部件均通过卡扣结构实现拼接固定，没有额外的螺纹紧固件参与装配，这种设计一方面简化了整机的装配工序，减少生产环节的零件数量与装配工时，另一方面也给后期的滤芯更换、部件检修带来了极大便利，普通用户无需借助专用工具即可完成整机的拆解与耗材更换，降低了产品全生命周期的维护成本。整机采用类瓶状的圆柱紧凑外形，整体径向尺寸控制在常规车载杯架的适配范围内，

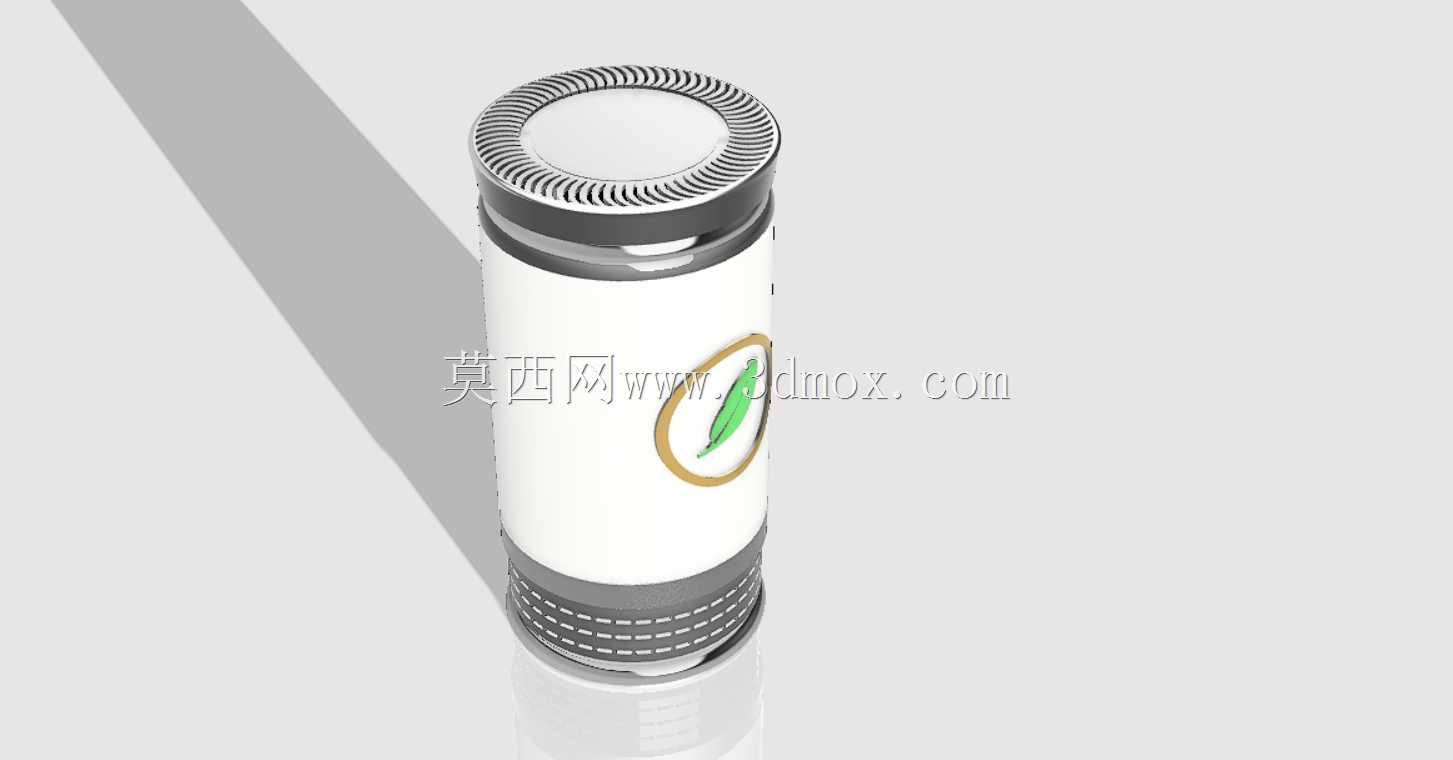

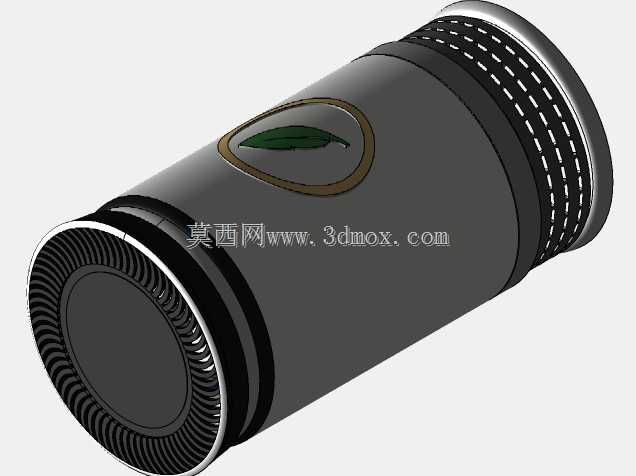

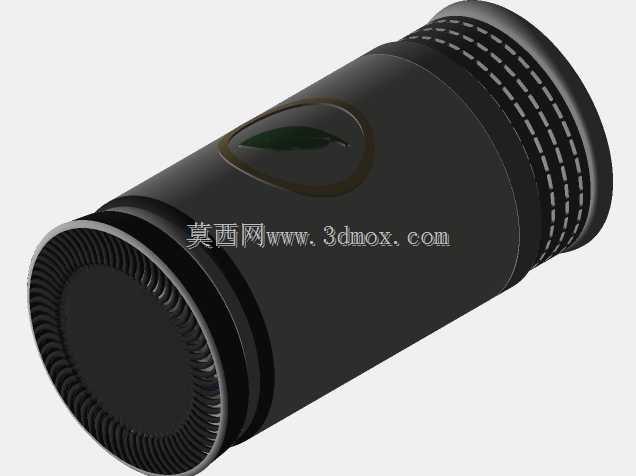

　　能够直接放置在车辆中控台、扶手箱位置的标准杯座中，不需要额外设计专用的固定支架，也不会占用座舱内过多的储物空间，适配绝大多数家用车型的车内安装边界，不会对车内换挡、扶手操作等常规动作造成干涉。功能布局上，整机的进风结构设置在机身下部的环向区域，采用格栅式进风通道，能够从机身周侧均匀吸入座舱内的待净化空气，避免单侧进风带来的气流死角；上部设置出风结构与操控按键区域，经过滤净化后的空气从顶部的出风网板均匀送出，形成自下而上的循环气流，能够在较小的风机功率下实现座舱内空气的快速循环过滤，兼顾净化效率与运行噪音控制。内部结构设计上，滤芯组件、风机模块、控制电路板均沿机身轴向依次排布，各模块之间通过定位筋实现精准限位，

　　装配时仅需沿轴向依次推入对应腔体即可完成定位，配合壳体的卡扣结构实现轴向与径向的完全固定，避免车辆行驶过程中颠簸带来的部件移位、异响问题。机身外壳采用光滑的曲面过渡设计，没有尖锐的棱角结构，既提升了产品的视觉整体性，也避免了车内使用过程中磕碰带来的安全隐患，表面的标识区域采用内嵌式设计，不会因长期使用、擦拭出现标识磨损脱落的问题。
