巴哈越野赛车钢管车架结构设计

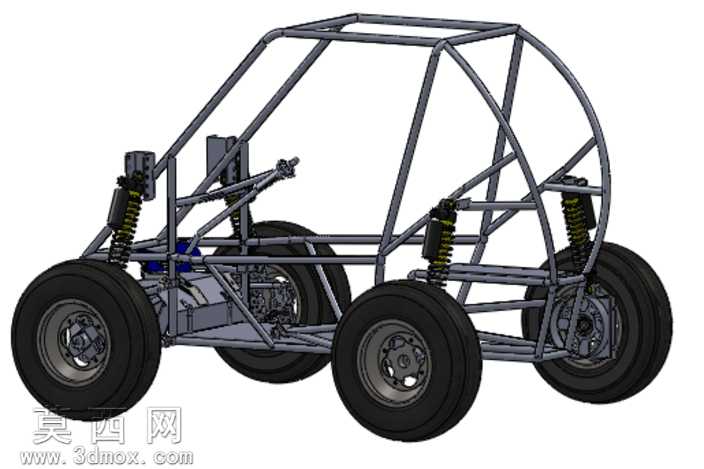

本作品为巴哈越野赛车的钢管式车架三维设计模型，采用三维参数化建模方式完成整车底盘框架的搭建，完整还原了巴哈赛车的核心承载结构与行走系统布局。建模过程中以钢管空间桁架结构为核心设计思路，选用圆形钢管作为车架主体承载构件，通过精准的空间点位定位完成各段管材的拼接，所有管材交接处均做了贴合式连接处理，还原真实焊接工艺的装配关系，保证车架结构的力学传递合理性。模型完整呈现了巴哈赛车的防滚笼结构，主防滚环、前部防滚结构、侧边防撞支撑均按照越野赛事的安全防护要求设计，形成环绕驾驶舱的封闭防护框架，能够在车辆翻滚、碰撞时为驾乘人员提供充足的生存空间。行走系统部分，模型完整搭建了前后双叉臂式独立悬架结构，包含减震器安装支座、上下控制臂、转向节、轮毂轮辋与越野轮胎组件，减震器采用螺旋弹簧搭配阻尼筒的结构形式，安装点位经过角度优化，可在越野工况下有效吸收路面冲击，悬架摆臂与车架的连接位置预留了铰接安装位，还原真实车辆的活动铰接关系。转向系统的转向拉杆、转向机安装位也在模型中做了精准还原，动力总成的安装支座布局在车架后部区域，匹配巴哈赛车常见的后置动力布局形式。建模过程中对所有金属构件赋予了哑光金属材质，轮胎部分赋予了橡胶材质并还原了越野胎面的花纹细节，渲染效果清晰展现了车架的空间结构层次，各部件之间无干涉错位，装配关系符合真实巴哈赛车的设计逻辑。该设计可作为巴哈赛事参赛队伍的车架设计参考，也可用于越野车辆底盘结构的教学演示，帮助理解钢管桁架式车架的结构特点与悬架系统的匹配逻辑，所有结构均经过空间装配校验，可直接用于后续的结构力学仿真与工程化优化设计。
