复古摩托车钢管车架三维结构设计

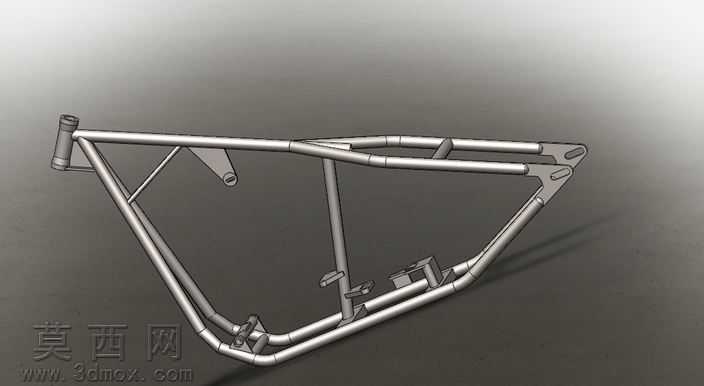

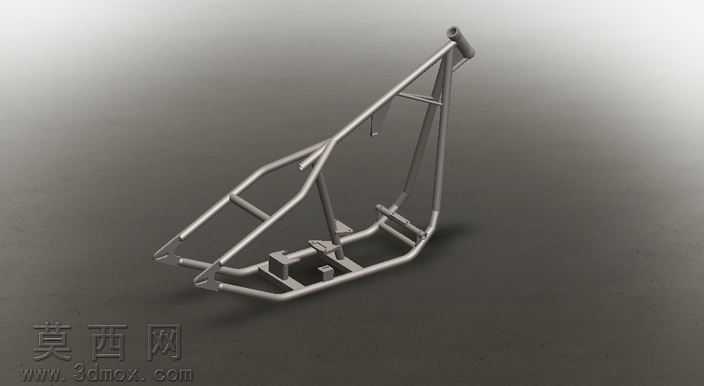

本作品为复古风格摩托车钢管焊接车架的三维设计模型，采用SolidWorks完成全参数化建模，整体以经典chopper老校车型的修长前倾姿态为设计原型，还原了复古机车标志性的高头管、长轴距车架几何特征。建模过程中以圆形钢管为基础构件，通过三维草图绘制车架的空间走线，精准定位每一段管材的弯折角度、对接位置，利用焊件模块生成连续的钢管实体，对管材衔接处做了贴合实际焊接工艺的坡口处理，还原了金属管材拼接的真实结构。模型完整呈现了车架的核心功能结构：前部预留了转向立管安装位，匹配复古机车的大角度前叉安装需求；中部设计了发动机安装支座、脚踏固定位，支座处做了加强筋结构设计，保证动力部件安装的结构强度；后部延伸出后座支撑结构，兼顾了载人载物的安装需求；车架底部设置了多组安装凸台，用于固定车辆的电路、油路附属部件。渲染阶段采用哑光金属材质模拟铬钼钢管的表面质感，添加了细微的焊接纹理与金属磨砂效果，在中性灰色背景下通过柔和的侧光打光，凸显车架的空间结构与管材的线条走向，清晰展现每一处弯折、拼接的结构细节。设计过程中参考了老式美式机车的车架比例，反复调整头管倾角、前后轮距、重心位置，在还原复古外观的同时保证车架的力学合理性，所有安装孔位、支座位置均按照通用摩托车配件的安装尺寸做了匹配设计，可直接用于复古机车改装的结构参考、改装方案验证，也可作为机车设计教学的结构案例，帮助学习者理解钢管车架的空间布局、受力结构与焊接拼接逻辑，模型结构完整无缺失特征，可直接导出工程图用于管材下料、焊接工装的设计参考。
