方管型材焊接支撑机架结构设计

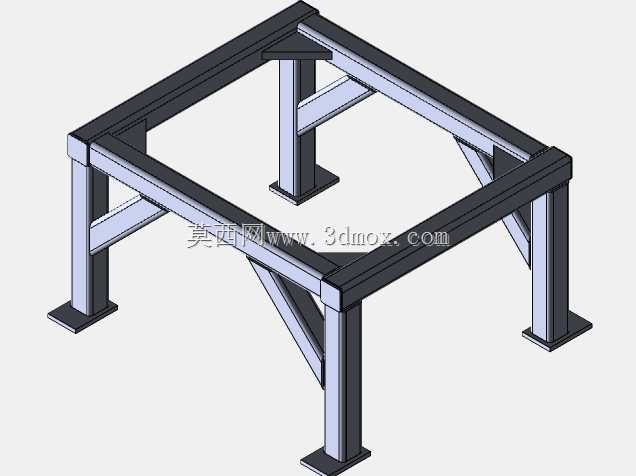

　　这类方管焊接支撑机架，是工业生产场景里应用极广的基础承载构件，常见于小型自动化设备、检测工装、轻型物料承载台的底部支撑环节，核心作用是为上部安装的功能部件提供稳定的安装基准，抵消设备运行过程中产生的振动与偏载力矩，避免上部功能部件出现位置偏移、运行抖动的问题。从结构设计逻辑来看，整体采用矩形闭合截面的型材作为主梁构件，四根垂直布置的支腿作为主要承载立柱，上下两层矩形框构成机架的主体轮廓，相邻支腿与上下横梁之间加装斜向加强筋，这种三角支撑结构能有效提升机架整体的抗扭、抗侧倾能力，即使上部载荷出现一定程度的偏置，也能通过斜筋将载荷分散传递到各个支腿，避免局部应力集中导致的焊缝开裂、型材变形问题。支腿底部设计了方形安装脚板，

　　脚板上预留安装固定孔，实际安装时可通过膨胀螺栓与地面基础刚性连接，也可在脚板下方加装减震垫脚，适配有减震需求的精密设备安装场景。设计这类焊接机架时，首先要明确上部承载设备的总重量、重心位置以及运行时的动载荷系数，以此确定所用型材的截面尺寸与壁厚，避免型材选型过小导致机架刚性不足，或是选型过大造成材料浪费。焊接工艺设计上，所有型材连接位置均采用满焊工艺，焊后需对焊缝进行打磨处理，消除焊接应力集中点，必要时还需做焊后时效处理，避免后续使用过程中机架出现焊接变形，影响上部设备的安装精度。机架的上部安装面预留了标准的安装孔位阵列，可适配不同尺寸的上部设备安装需求，无需二次打孔加工，降低现场安装的工作量。整体结构没有多余的冗余设计，所有构件均服务于承载与稳定性需求，外形方正，安装边界清晰，可直接嵌入生产线的预留安装空间，也可单独作为独立工作台的支撑基础使用，在轻工制造、电子装配、检测实验等多个场景都能适配。
