FDM3D打印机带轴承长丝线轴支架组件

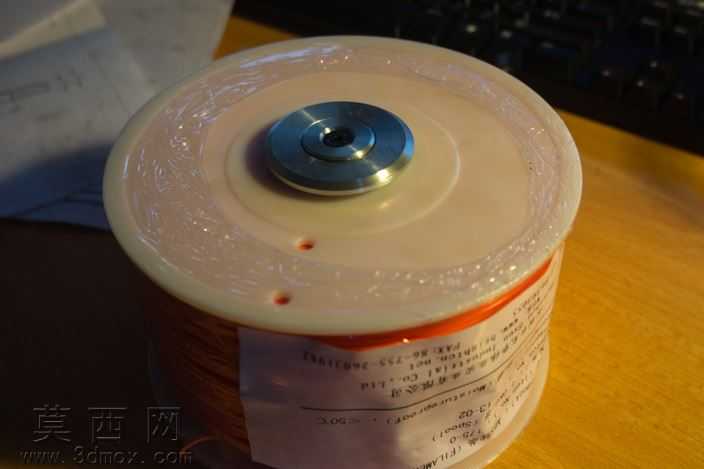

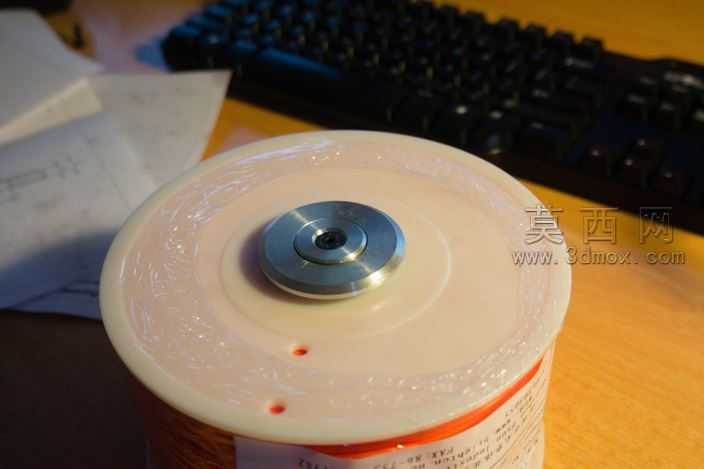

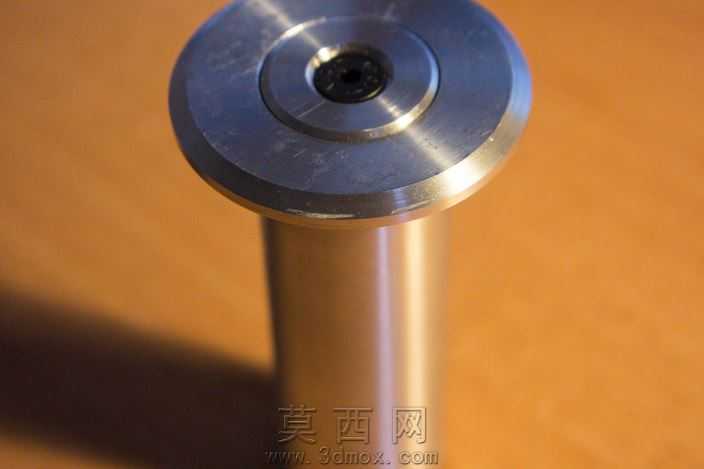

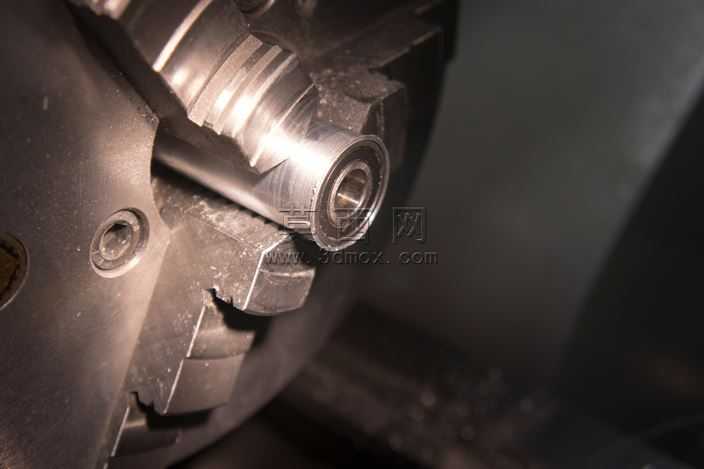

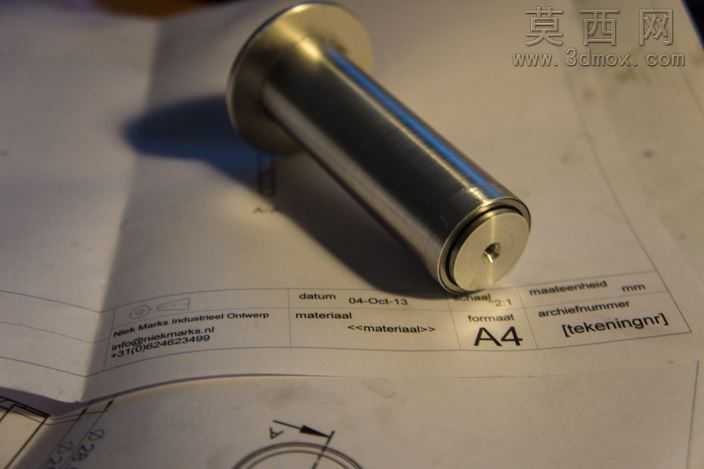

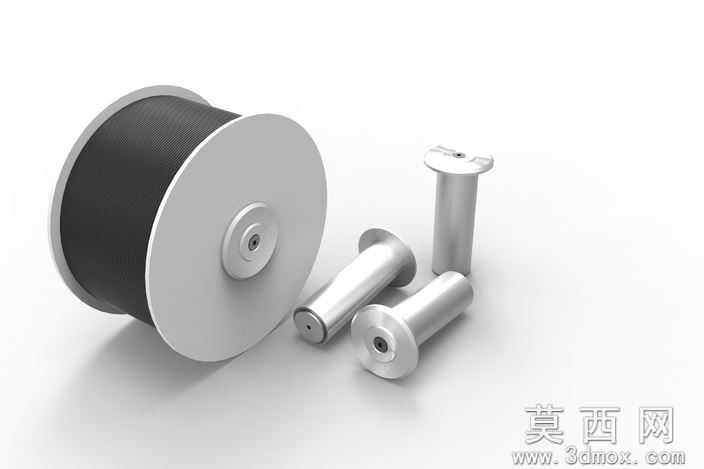

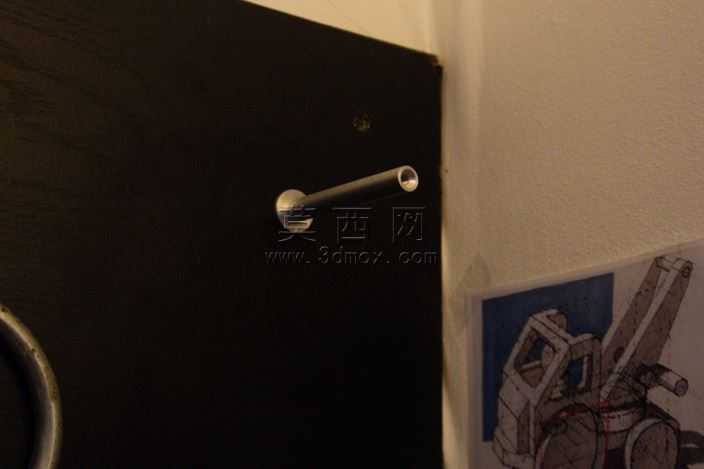

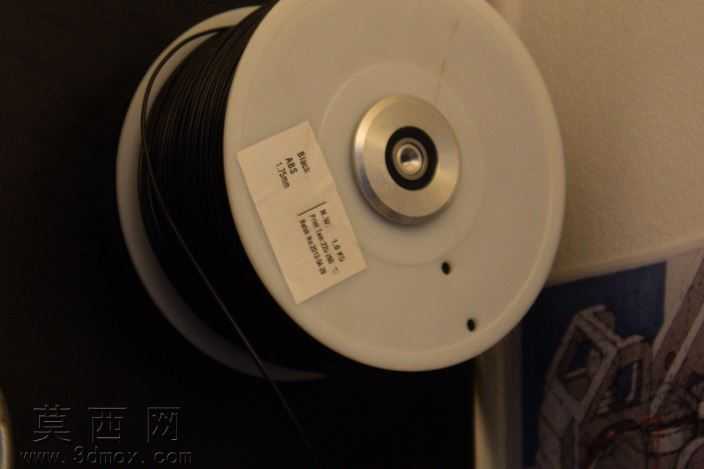

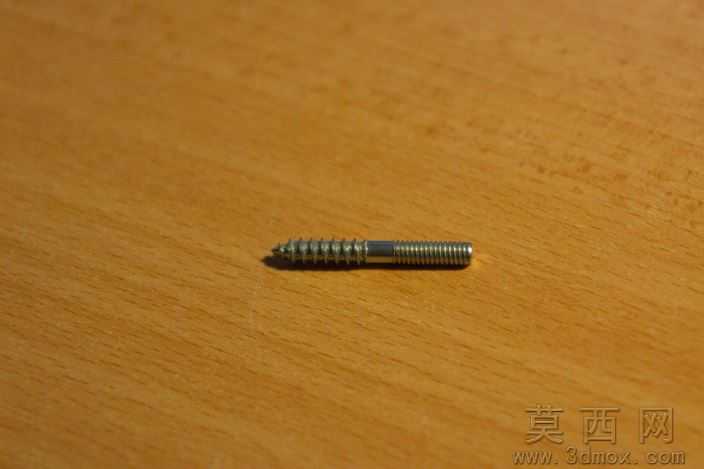

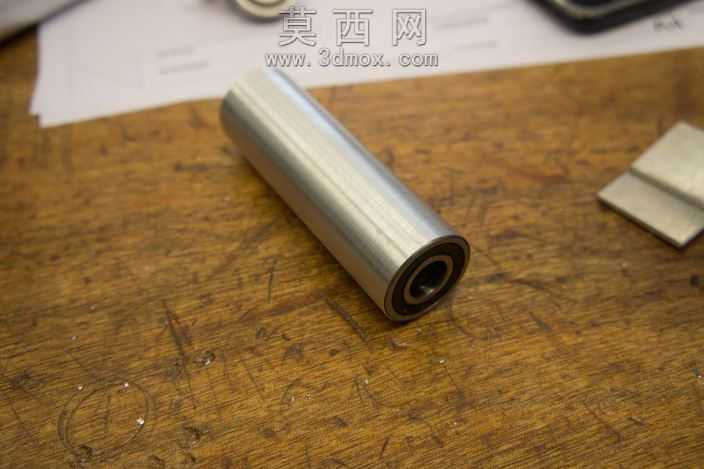

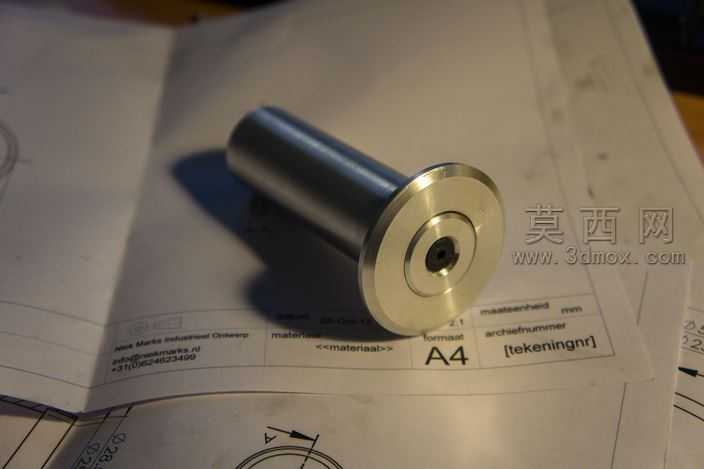

本套组件为适配FDM类型3D打印机的长丝耗材承载安装结构，整体采用三维参数化建模方式完成全结构设计，建模过程中对各部件的装配公差进行了精准设定，确保各活动部件运转顺滑无卡滞。整套组件包含线轴承载主体、壁挂固定柱、带轴承的转动支撑轴三类核心零件，建模时针对90×30毫米规格的标准3D打印耗材线轴做了适配性尺寸设计，线轴承载盘的直径、限位凸台的高度均经过反复校核，可完美兼容主流规格的PLA、ABS等耗材线轴，避免线轴在转动送料过程中出现偏移、脱落问题。转动支撑部位内置轴承结构，建模时对轴承的安装位做了过盈配合参数设定，既保证轴承安装后稳固不松动，又能让线轴转动时阻力极低，送料过程更加顺畅，不会因为线轴转动阻力过大导致送料齿轮打滑、打印断料等问题。壁挂固定柱采用M4规格吊颈螺栓的安装适配设计，建模时预留了标准的螺栓安装孔位，可直接将整套支架固定在墙面或者打印机机架侧面，充分节省桌面操作空间。渲染阶段采用金属哑光材质对金属结构件进行材质赋予，对承载线轴的耗材部分采用深色哑光塑料材质，通过光影调整清晰展现各部件的结构细节与装配关系，整体渲染效果直观呈现出产品的实际使用状态。设计过程中充分考虑了使用场景的实用性，整体结构简洁易加工，普通用户也可通过3D打印自行制作该套支架，同时后续还预留了简化版本的设计迭代空间，可针对不需要轴承的低成本使用场景推出无轴承的简化款结构，满足不同用户的使用需求。各部件的边角均做了圆角过渡处理，既避免安装使用过程中划伤手部，也让整体外观更加简洁美观，结构强度方面通过加强筋设计对承重部位做了强化，可稳定承载满卷耗材的重量，长期使用不会出现变形断裂问题。
