DIY带锯工作台围栏定位装置

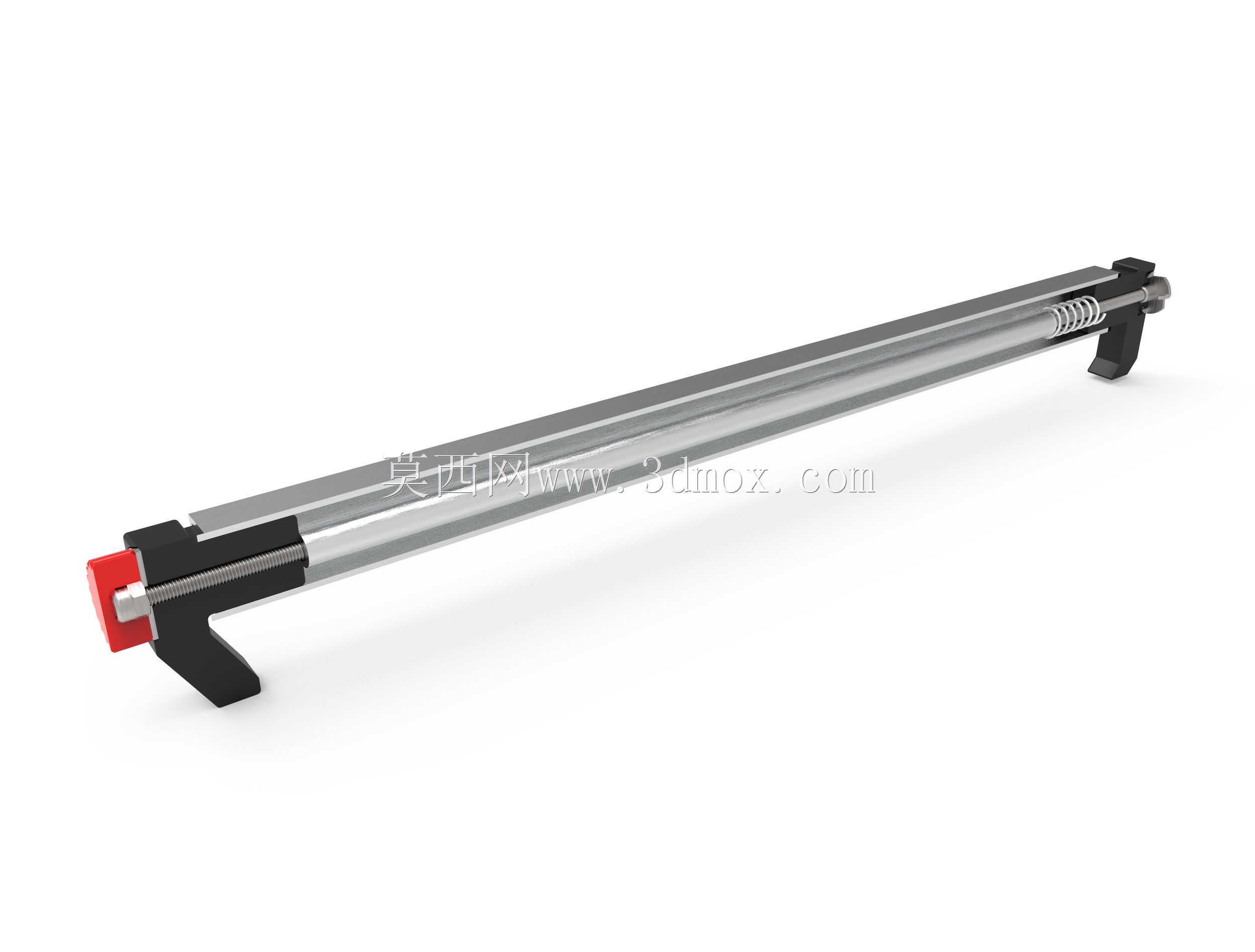

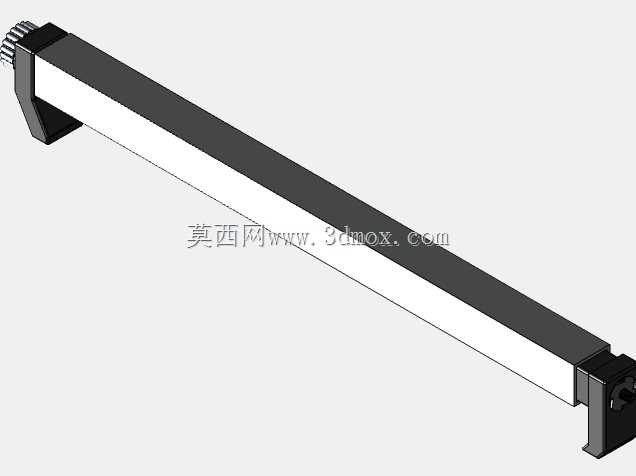

　　在小型木工加工作业场景里，旧款台式带锯往往未标配侧方定位围栏，进行长料直切、等宽料批量裁切时，完全靠人手推料把控进给方向，很容易出现切边歪斜、尺寸偏差超差的问题，既浪费木料，也存在锯条偏磨、料件打飞的安全隐患，这款DIY围栏就是针对这类存量老旧带锯的改造需求设计的快装式定位辅具。整套装置的核心支撑主体选用20x20规格的方形铝管作为横梁，壁厚控制在1.5mm，这个尺寸选型是经过实际作业验证的：壁厚太薄的话长跨度下会出现横梁下挠，推料时挡料面会出现弧度，导致裁切尺寸顺着进给方向逐渐偏移；壁厚过厚则整套装置重量过大，拆装挪动不便，1.5mm壁厚的方管在600mm左右的有效挡料跨度下，直线度偏差可以控制在0.2mm以内，

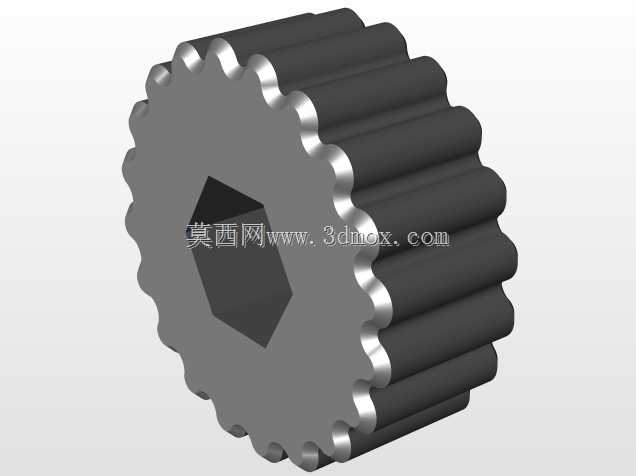

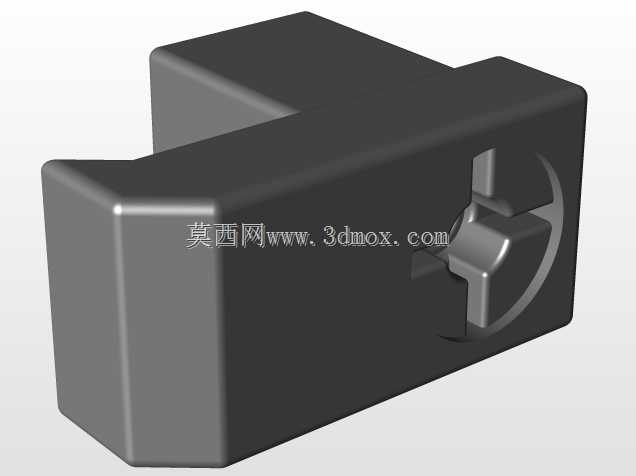

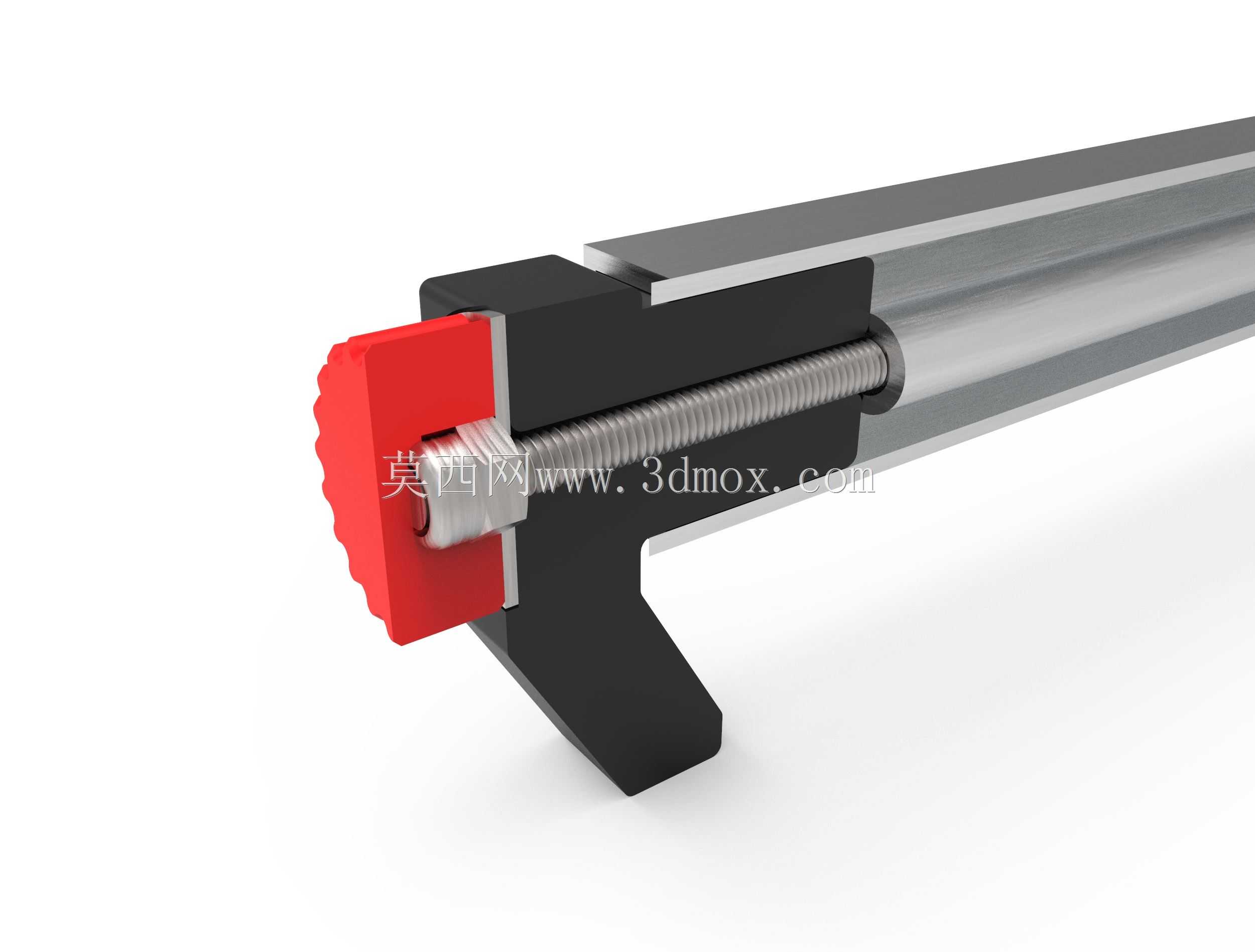

　　完全满足小型木工带锯的裁切精度要求。横梁的导向滑动部分采用外径8mm、内径5mm的圆形铝管作为光轴导向杆，光轴与方管平行布置，两端通过3D打印的挂钩结构实现与工作台面的快速装夹，挂钩做了两个不同版本的结构，分别适配不同边缘厚度的带锯工作台，装夹时直接挂扣在工作台侧边即可，不需要在原有带锯台面上打孔攻丝，不会破坏原有设备的结构完整性，拆装全程不需要额外工具，单人十几秒就能完成装拆。装置的锁紧定位结构采用M4规格的螺纹杆作为调节执行件，搭配M4锁紧螺母、M4尖头螺母、M4大垫圈实现位置锁止，调节时转动3D打印的旋钮就能带动横梁沿着光轴方向横向移动，匹配需要裁切的木料宽度，调整到目标尺寸后拧紧锁紧螺母，就能把横梁牢牢固定在当前位置，

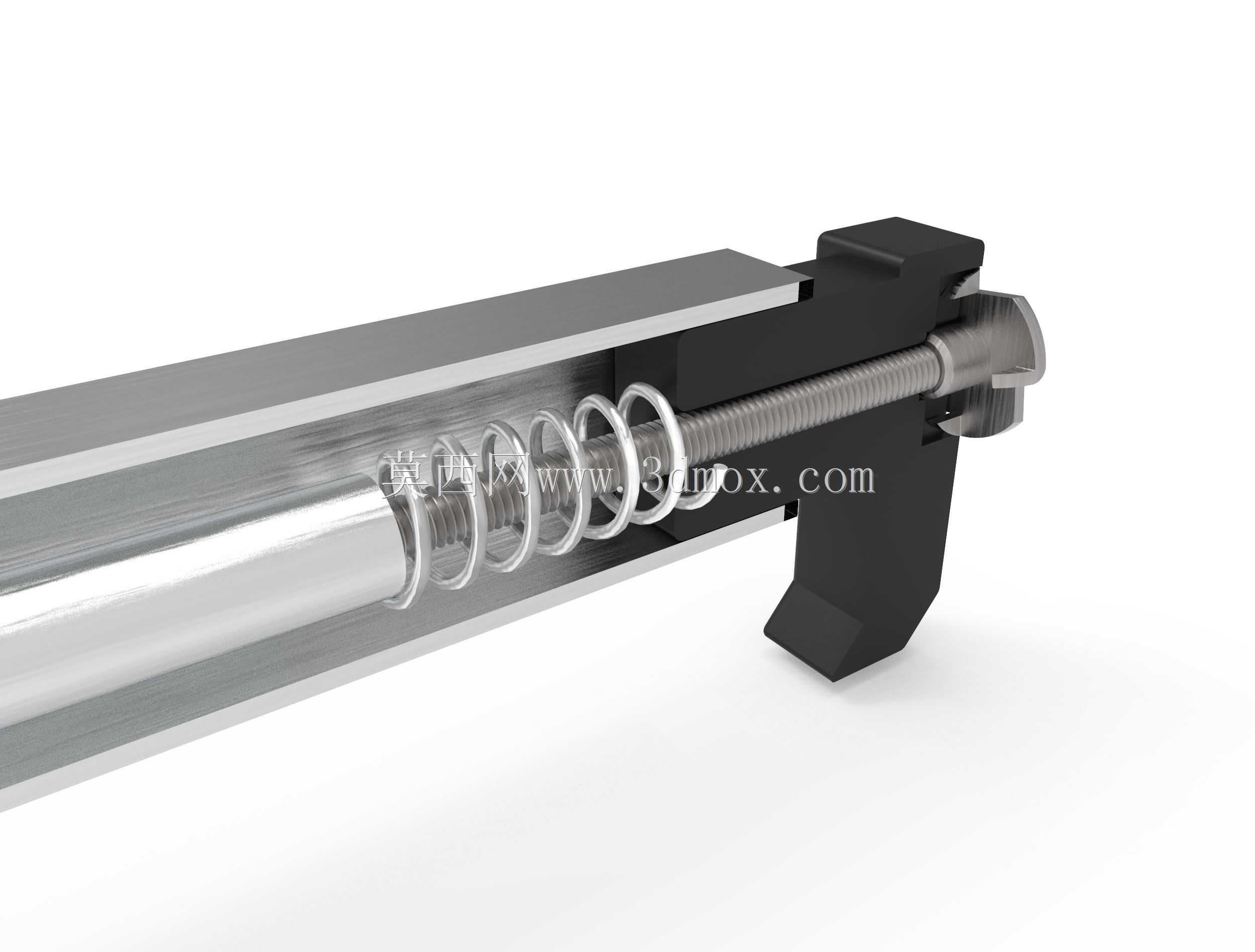

　　尖头螺母的设计是为了顶紧光轴表面，避免进给过程中横梁受木料侧向推力出现移位，大垫圈则用来分散锁紧压力，避免3D打印的塑料件在长期锁紧压力下出现压溃变形。装置还配置了一根长度25mm、直径8mm、线径1mm的弹簧，套在导向光轴上，作用是在松开锁紧螺母时，自动顶开滑动锁紧结构，让横梁可以顺畅滑动调节，不需要手动掰开锁紧件，调节操作更顺手。需要注意的是，这套快装式围栏因为是无打孔挂装结构，安装时无法保证与带锯台面、锯条的绝对垂直，所以首次安装或者每次重新装夹后，都需要用直角尺靠紧锯条侧面和围栏挡料面，调整挂钩的挂装角度，确认挡料面与锯条进给方向完全平行后再锁死固定，否则裁切过程中会出现料件夹锯、裁切端面倾斜的问题，日常批量裁切等宽木料时，

　　只要首次校准完成，后续重复装夹只要对齐之前做的标记位，就能快速恢复定位精度，不需要反复测量。整套装置的所有3D打印件都采用常规PLA材质打印即可，受力部位做了2mm以上的壁厚加强，日常木工车间的作业环境下不会出现强度不足的问题，金属件都是市面上容易采购的标准五金件，加工门槛极低，不管是个人木工爱好者的小型工作室，还是小型家具加工坊的老旧带锯改造，都能快速复刻制作，解决老旧带锯无定位围栏的作业痛点，相比市面上售卖的原厂配套围栏，这套DIY结构的成本不到原厂件的十分之一，而且适配性更强，可以根据自己的带锯工作台尺寸调整铝管的裁切长度，适配不同规格的小型带锯设备。实际作业过程中，推料时木料侧面始终贴紧围栏的挡料面匀速进给，就能保证裁切出来的料件宽度一致、端面平直，不需要每次裁切都画线对位，能大幅提升批量裁切的作业效率，也能减少人手靠尺时离锯条过近的安全风险，挂装式的结构也不会占用工作台面的额外空间，不用的时候可以直接摘下来放在工具柜里，不会干涉带锯做曲线裁切、异形料加工等其他作业。
