多工位轮转式印刷作业设备结构设计

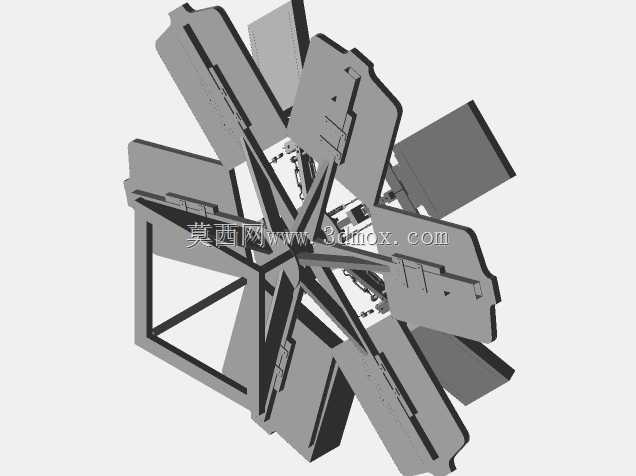

　　这款多工位轮转印刷结构，核心面向中小批量平面承印物的连续印刷作业场景，常见于电子元器件表面标识、小型塑胶外壳图文转印、包装辅料批量印刷的产线环节，可适配不同厚度的片材类承印物，单轮排布的多工位设计能同步完成上料、对位、印刷、预固化、下料的工序流转，相比单工位往复式印刷设备，工位轮转的节拍衔接更紧凑，能减少单工序等待的空程时间，提升单位时间内的产出效率。从结构设计逻辑来看，整体采用中心放射式的工位布局，中心主轴作为承载核心，每个工位的夹持模组独立固定在放射状的支撑臂上，支撑臂采用框架式镂空结构，在保证结构刚性的前提下降低整体转动惯量，避免主轴启停过程中出现工位偏移的问题。每个工位的夹持模组都设置了可调式定位挡边，

　　可根据承印物的外形尺寸调整夹持范围，适配不同规格的印刷工件，夹持面采用软性防滑材质，避免硬质夹持对工件表面造成压痕损伤。设备的安装边界需要预留足够的转动安全空间，工位完全展开后的回转直径要结合现场产线的布局预留安全间隙，底部支撑框架采用方管焊接结构，安装时需要保证框架的水平度偏差控制在允许范围内，避免主轴长期偏载转动出现磨损加剧的问题。在功能特性上，每个工位的印刷执行模组采用独立的高度调节结构，可根据不同承印物的印刷高度调整网版与工件表面的间隙，保证印刷图文的清晰度一致性，工位转动的定位采用高精度的分度定位结构，每次转位后的工位重复定位精度可满足精细印刷的对位要求，避免出现图文错位的问题。日常维护时，

　　可直接拆卸单个工位的夹持模组进行清洁或更换，不需要拆解整个轮转结构，降低设备运维的拆装难度。结构设计过程中，对每个支撑臂的受力做了针对性的加强处理，在印刷压合的受力位置增设了加强筋结构，避免长期受压出现支撑臂形变，影响印刷精度。中心主轴的传动部分采用密封式防护结构，避免印刷过程中的油墨、粉尘进入传动部件，延长传动组件的使用寿命。
