燃煤系统后粉尘净化处理装置结构设计

项目分类:除尘设备 发布时间:2022-04-11 ID:603572
  • 燃煤系统后粉尘净化处理装置结构设计

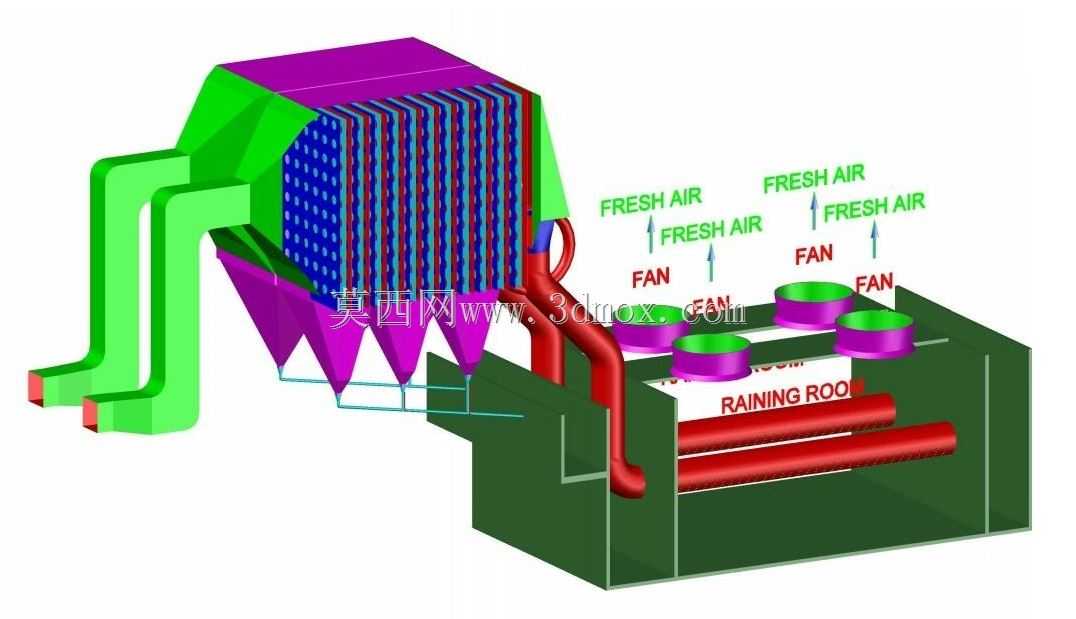

  这套装置主要面向燃煤产线的尾气末端治理场景,适配哈根类燃煤系统的排烟段安装需求,核心作用是截留燃煤燃烧后排出烟气中的粉尘颗粒物,避免超标含尘废气直接外排,同时兼顾系统运行时的通风换热平衡。从结构布局来看,装置整体分为进气段、过滤核心段、喷淋沉降段、排风段四个功能区块,左侧的异形弯管结构为含尘烟气进气通道,采用大曲率弯折设计,可降低烟气进入装置时的局部阻力,减少弯头处的积灰堵塞风险,通道端口预留法兰连接边界,可直接对接燃煤系统的排烟管道,安装时需保证进气口与排烟管的同轴度偏差不超过千分之三,避免额外应力作用在连接法兰处造成密封失效。中部上方的多组竖向排列滤料单元为核心过滤结构,采用模块化排布设计,单组滤料单元可单独抽换,

  无需整体拆解设备即可完成滤料维护,滤料单元下方设置锥形集灰斗,被滤层截留的大颗粒粉尘可沿锥面滑落至集灰区,避免粉尘在滤料底部堆积造成通风阻力升高。装置下部的腔体为喷淋沉降段,标注RAINING ROOM的区域布置多组横向喷淋管路,含尘烟气经过初滤后进入该段,喷淋形成的水雾可吸附剩余细颗粒粉尘,同时对高温烟气进行降温,避免高温烟气损坏后端的排风组件。腔体顶部布置多组轴流排风单元,标注FAN的位置为新风补入与排风出口,设备运行时排风单元持续抽风使装置内部形成微负压,既保证含尘烟气不会从设备缝隙溢出,也可将经过滤、喷淋净化后的达标气体排出,同时补入的新鲜空气可平衡腔体内的气压与温度,避免腔体内出现结露现象。

  设计时充分考虑了现场安装的空间边界,整体设备的支撑框架采用型钢焊接结构,底部预留地脚螺栓安装孔位,可直接固定在混凝土设备基础上,各功能段之间采用法兰加密封垫的连接方式,既保证整体密封性,也方便分段运输与现场组装。设备的通风管路走向经过阻力校核,所有弯折处均做圆弧过渡处理,尽可能降低系统运行的风阻,减少排风单元的能耗损耗,喷淋段的管路布置预留检修操作空间,日常维护时可直接从侧面检修门进入更换喷淋头或清理沉降的污泥,无需拆解上部过滤单元。
