深沟球式滚动轴承结构三维数模

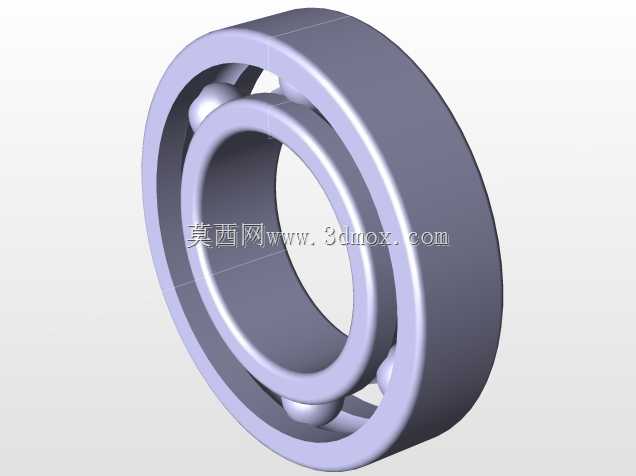

　　在各类旋转传动系统的设计选型环节，滚动轴承是绕不开的核心基础支撑部件，这款滚珠轴承的三维数模完整还原了深沟型滚动轴承的全结构细节，可直接用于装配干涉校验、运动仿真验证环节。从实际应用场景来看，这类轴承覆盖了从小功率伺服传动机构、中小型电机输出端、输送机辊筒支撑，到普通机床进给轴、家用机电产品旋转部位的绝大多数中低载荷旋转工位，既能承受纯径向载荷，也可在转速较高的工况下承受一定比例的双向轴向载荷，适用场景跨度极大。从结构设计逻辑来看，模型完整呈现了内圈、外圈、滚动体、保持架的全部配合关系：内圈与旋转轴采用过盈配合随轴同步转动，外圈与安装基座的轴承座孔过渡配合起到固定支撑作用，均匀分布的钢质滚珠被保持架分隔在内外圈的滚道之间，

　　将运转过程中的滑动摩擦转化为滚动摩擦，大幅降低旋转副的摩擦损耗与启动阻力，同时保持架的结构设计避免了滚珠之间的直接接触摩擦与碰撞，保证运转过程的平稳性，降低运行噪音。在安装边界的设计考量上，这类标准件的三维数模严格遵循通用轴承的尺寸规范，建模时明确了内圈内径、外圈外径、轴承宽度的核心安装尺寸，同时标注了内外圈的安装倒角、轴肩与座孔的挡肩高度限制，避免实际装配时出现倒角干涉、挡肩过高无法贴紧定位面的问题；滚道的曲率半径设计略大于滚珠半径，保证接触应力分布均匀的同时，预留了微小的热膨胀补偿空间，避免长时间运转温升后出现卡滞。在建模细节处理上，数模对滚道的曲面精度、滚珠与滚道的接触间隙、保持架的兜孔间隙都做了符合实际加工公差的还原，

　　既不会出现过定义的装配错误，也能在运动仿真时真实模拟轴承的运转状态，不会出现干涉穿模的问题。对于结构设计从业者来说，这类标准件的精准数模可以直接调入装配体，省去重复建模的时间，同时能在设计阶段提前校核轴承安装位的轴系尺寸、轴承座的配合公差，避免后期加工装配时出现配合过松跑圈、过紧无法装配的问题；在做设备的载荷仿真时，也能基于模型的结构参数准确设置支撑约束，得到更贴近实际工况的仿真结果。这类轴承的日常维护也相对简便，多数带防尘盖的款式可以做到长期免维护，开放式结构也可方便补充润滑脂，延长整体使用寿命，是通用机械传动结构中应用最广泛的支撑类零部件。
