ABB A26系列三相交流接触器结构设计

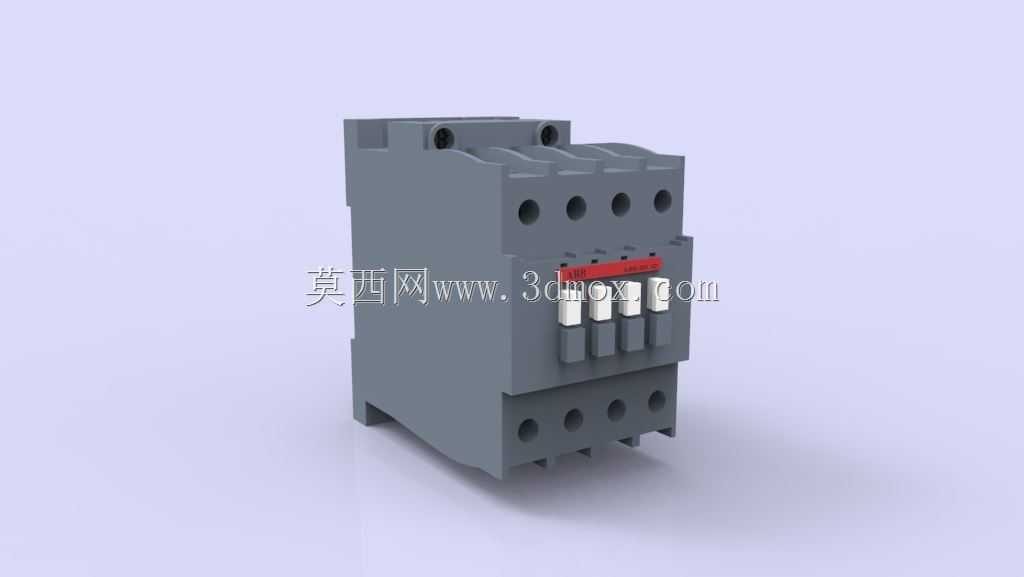

　　这款三相接触器的建模还原了低压配电系统里常用的通断执行部件的完整结构，日常在机床控制柜、生产线配电回路、小型电机启停控制场景里，这类器件承担着主回路带载分合的核心作用，和普通隔离开关不同，它能配合控制回路实现远程通断、负载过载保护联动的功能，是低压配电盘里装机量极高的基础元件。建模时优先还原了器件的安装边界尺寸，底部的标准卡轨安装槽完全适配行业通用的35mmDIN导轨，安装孔位的间距、本体突出导轨面的高度都和实物一致，做柜内布局建模时可以直接套用，不用再额外核对安装干涉问题。本体的主回路接线端排布遵循三相器件的常规间距，进线端在上、出线端在下，每个接线端子的压线空间、螺丝固定位的结构都做了还原，相邻端子之间的隔弧凸台结构也完整呈现，

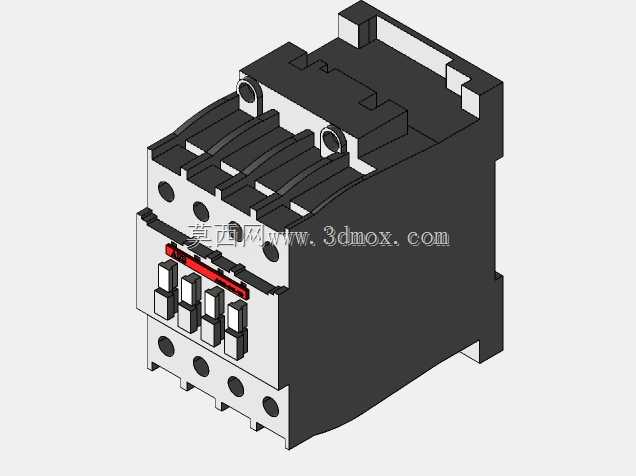

　　实际布线时可以直观判断不同线径的走线弯曲半径是否足够，避免出现接线后端子护罩无法盖合的问题。正面的操作指示滑块、辅助触点的扩展位结构也做了细化，红色的分合指示条位置和实际器件的动作行程匹配，在做设备动作仿真时，可以通过指示条的位置直观判断接触器的吸合状态。侧面的散热槽结构没有做简化处理，槽深、槽间距都和实物一致，做柜内热流仿真时可以准确还原器件本身的散热轮廓，不会因为模型过度简化导致热仿真结果出现偏差。主触点的灭弧室结构藏在本体外壳内部，建模时保留了灭弧栅片的排布空间，做器件拆解演示时可以直接拆分外壳展示内部灭弧结构，不用再额外补建内部零件。整个本体的棱角做了和实物一致的圆角处理，没有生硬的直角结构，安装时和周边线槽、

　　线排的最小安全间隙可以直接通过模型测量，不用反复核对实物样本的尺寸表。这类接触器在实际选型时，除了额定电流参数，安装空间的预留是很多新手工程师容易踩坑的点，尤其是柜内器件排布密集的场景，接线端的走线折弯空间、本体和柜门的安全距离都需要提前在三维布局里核对，这个模型的尺寸精度足够支撑布局校验的需求，不管是做整柜的配电布局设计，还是做教学演示用的电器结构拆解，都能直接复用。
