带夹持器与线性执行机构的竞赛用自动机器人

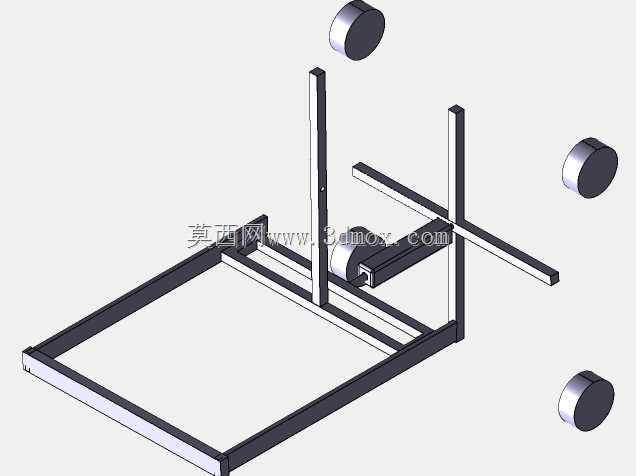

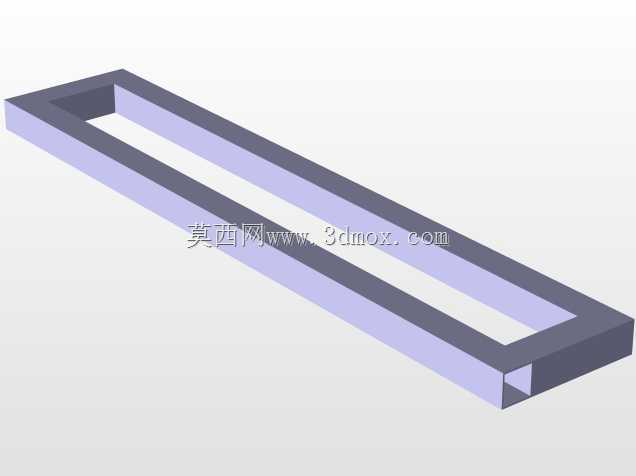

　　这套机械结构的核心定位是面向Robocon等机器人技术竞赛场景的作业单元，整体采用铝型材搭建底部矩形框架作为承载基座，框架型材选用标准2020规格，拼接处采用角码加螺栓的紧固方式，既保证整体结构刚度，又能在竞赛调试阶段快速拆装调整布局。从结构布局来看，两根垂直立柱固定在底部框架的长边侧，作为线性执行机构的安装导向基准，立柱间距预留了足够的夹持器升降行程空间，横向跨接的横梁承担线性执行器的安装承载，执行器输出端直接连接夹持抓手，动力传递路径短，能有效减少升降动作的传动间隙。

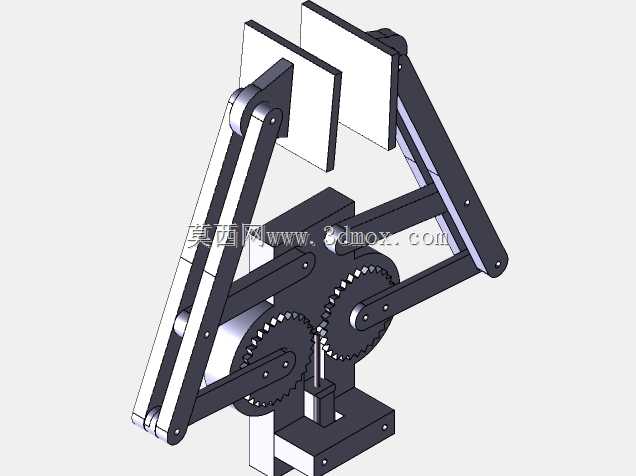

　　夹持器的设计适配竞赛场景中常见的柱状、块状轻质物料抓取，抓手开合行程覆盖直径30mm到80mm的物料尺寸范围，夹持力通过线性执行器的输出参数匹配调整，避免夹损物料或者夹持不稳脱落。线性执行机构采用滑轨加滑块的导向形式，驱动端布置在横梁中部，升降行程控制在300mm以内，完全满足竞赛场景中物料从地面拾取到放置台的高度差需求，同时不会因为行程过长导致结构晃动。

　　在安装边界上，整套结构的底部框架长宽尺寸控制在800mm×600mm范围内，整体最高点距离安装基准面的高度不超过700mm，完全符合多数机器人竞赛的设备尺寸限制要求，底部框架预留了行走轮组、控制模块、电源模块的安装位，不需要额外拓展支架就能完成整机组装。结构上的三个外置圆柱配重块分别布置在框架的三个边角位置，用来平衡夹持器带载升降时的重心偏移，避免机器人快速移动过程中出现侧翻风险，配重块采用快拆式安装结构，可根据实际搭载的物料重量调整配重数量与位置。

　　从实际作业逻辑来看，线性执行器负责带动夹持器完成垂直方向的升降动作，夹持器到达取料位置后完成闭合抓取，抬升到位后配合机器人底盘的移动完成物料转运，到达放料位置后夹持器开合物料落下，整套动作流程没有冗余传动环节，响应速度快，能满足竞赛场景下的快节奏作业要求。结构设计阶段充分考虑了加工便利性，所有型材切割均为直角切断，没有复杂的异形加工件，普通的型材切割机就能完成所有结构件的下料，连接件全部采用标准紧固件，不需要定制特殊连接件，能大幅缩短参赛队伍的加工制作周期。
