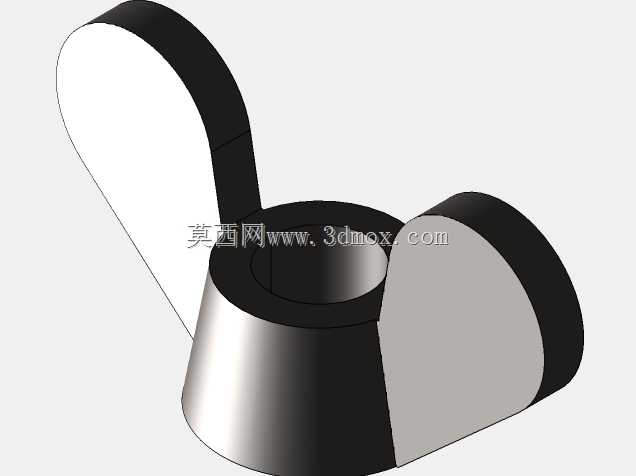

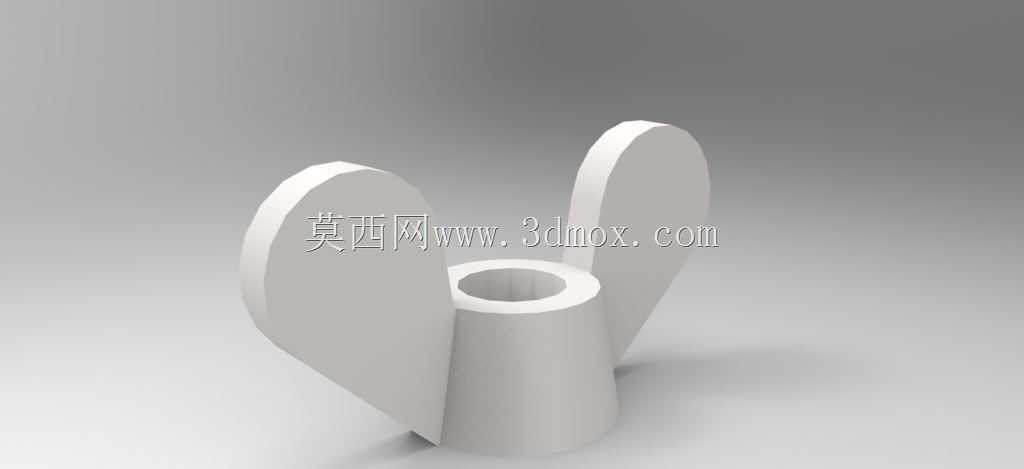

蝶形翼型手拧紧固螺母结构

　　日常设备维保、工装夹具调试、低压电气柜接线作业、小型实验台架搭建场景里，经常遇到需要徒手拆装紧固件、不能借助扳手等工具的工况，这时候翼形螺母的结构优势就完全体现出来了。两侧延伸的翼片完全贴合人体手指施力的角度，不需要额外配套工具，仅靠拇指和食指捏住两翼旋转就能完成拧紧或者松脱操作，在需要频繁拆装、调整位置的连接点位上，能大幅降低操作的时间成本，也能避免工具操作带来的空间受限问题。

　　从结构设计逻辑来看，这类螺母的核心受力段集中在中间的圆柱筒体部分，内部的内螺纹是整个零件的核心功能承载区，设计时需要保证螺纹段的有效啮合长度满足对应公称直径螺纹的受力要求，避免螺纹啮合不足导致滑牙、连接失效的问题。两侧的翼片和筒体采用一体化成型结构，过渡位置做了平滑的圆弧处理，没有尖锐的棱角，一方面是避免徒手操作时划伤操作人员，另一方面是减少应力集中点，提升反复施力拧动时的结构强度，不会因为频繁受力出现翼片根部断裂的问题。翼片的轮廓做了圆润的弧面收边，手指接触的位置没有突兀的棱边，长时间拧动操作也不会产生明显的硌手感。

　　安装边界上，这类螺母的径向占用尺寸比同规格的六角螺母更大，设计安装位的时候需要给两侧翼片预留足够的旋转空间，不能在翼片的转动路径上设置凸起的结构件，否则会导致螺母无法拧到底，无法达到预设的紧固力矩。轴向尺寸上，筒体的高度需要和配套螺栓的伸出长度匹配，保证螺栓穿过被连接件之后，能和螺母的螺纹段完全啮合，不会出现螺纹咬合长度不足的情况。翼片的厚度经过受力校核，在普通人徒手施力的最大力矩范围内，不会出现翼片变形、弯折的问题，能保证足够的拧紧力，让被连接件之间保持足够的压紧力，不会因为设备运行的轻微振动出现松脱。

　　这类紧固件常被用在不需要很大紧固力矩的连接场景，比如设备检修门的快拆固定、小型仪器的外壳封装、工装夹具的快速位置调整、管路的临时固定等场景，相比需要工具操作的普通六角螺母，它的操作门槛更低，不需要操作人员随身携带配套扳手，在高空作业、狭小空间作业的场景下，能减少工具携带的负担，也能避免工具掉落带来的安全隐患。建模过程中需要重点保证内螺纹的参数和对应公称直径的标准螺纹完全一致，翼片和筒体的过渡位置做足够的圆角处理，避免应力集中，同时翼片的对称度需要控制在合理公差范围内，保证拧动的时候两侧受力均匀，不会出现偏载导致的螺纹磨损加快问题。
