壁挂式红外控制设备外壳结构设计

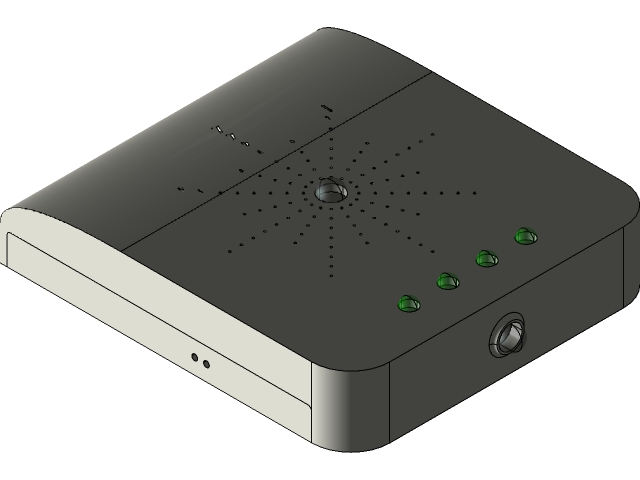

这款控制设备外壳的设计，最初是面向小型环境参数调控类终端的落地需求，适配民用、商用场景下的壁挂或桌面放置安装，核心是承载内部主控电路板、红外传感组件与状态指示模块，为内部电子元件提供可靠的物理防护与规整的外部交互界面。设计阶段优先考虑生产装配的便捷性，整体采用上下分体式扣合结构，上下壳通过四颗市面通用的M2微型螺钉完成锁紧固定，螺钉孔位布置在壳体四个边角，既保证壳体拼接后的结构强度，也不会破坏壳体正面的视觉完整性，装配时无需额外定制特殊紧固件，能有效降低供应链采购与组装环节的成本。

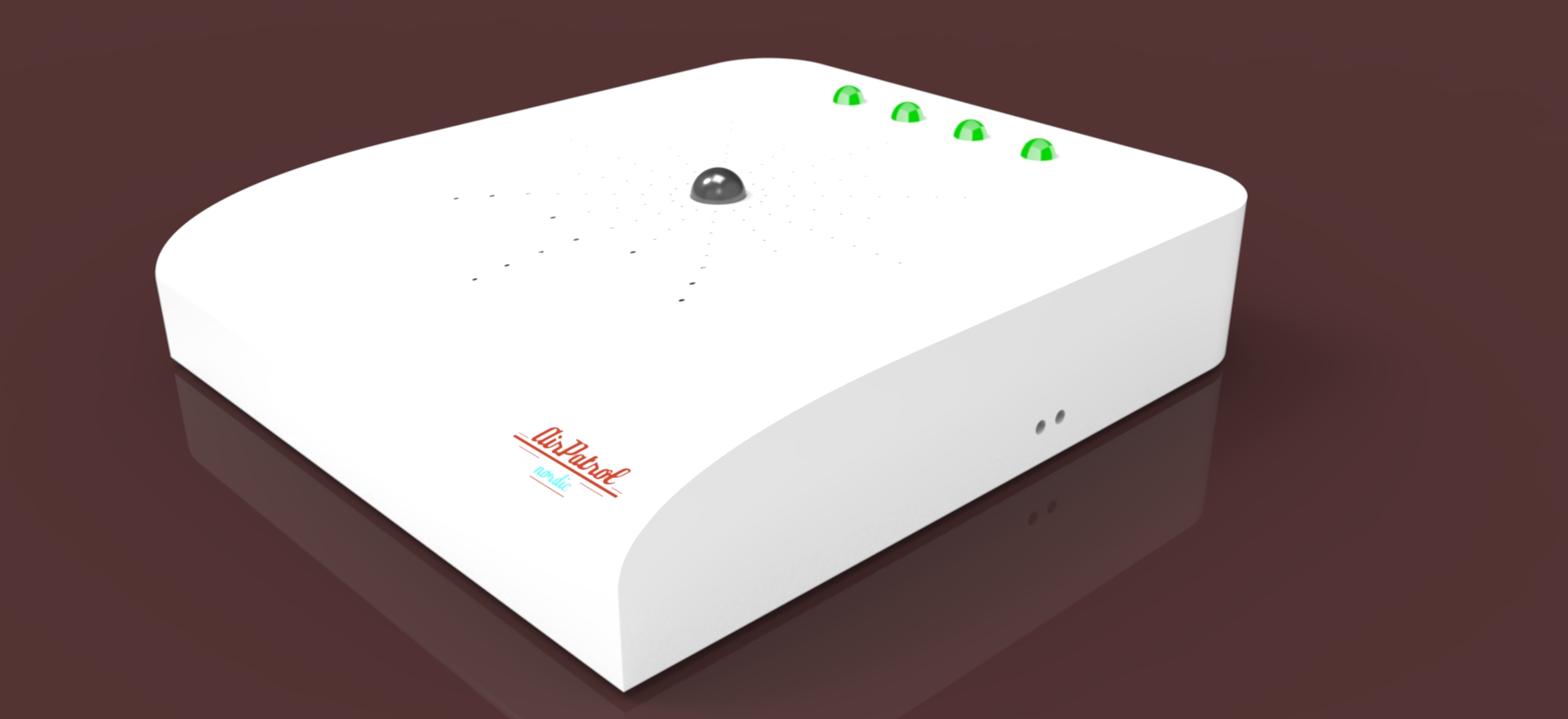

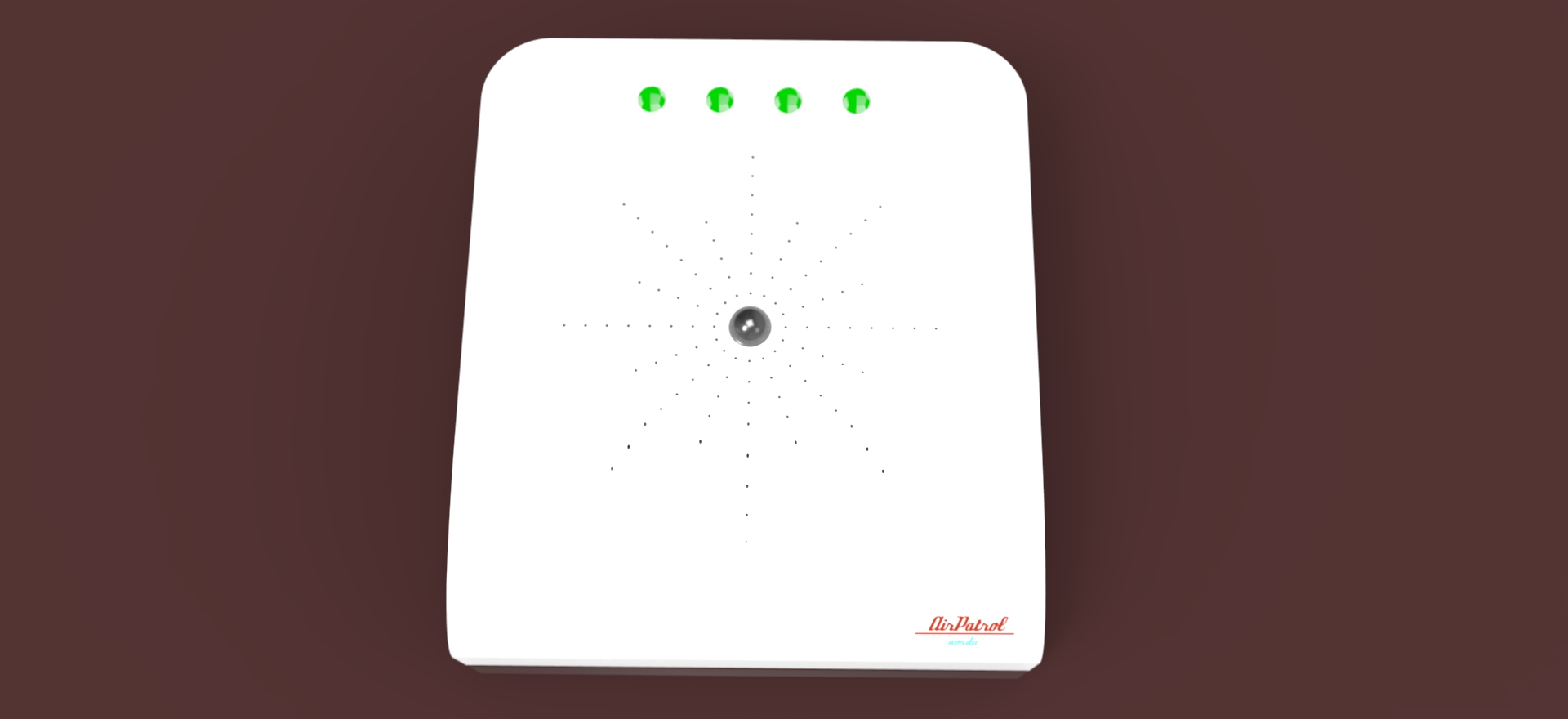

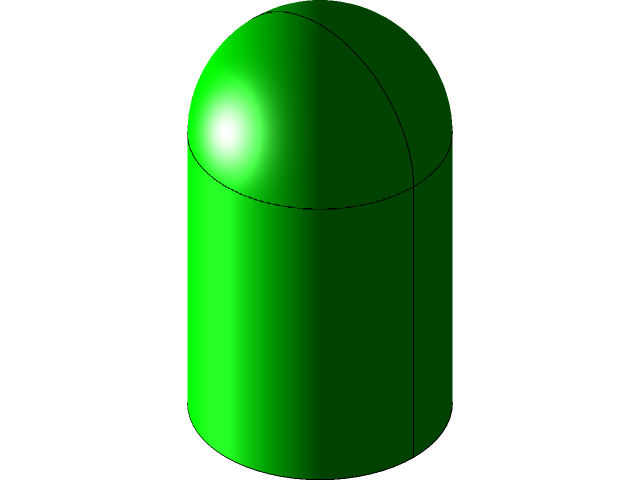

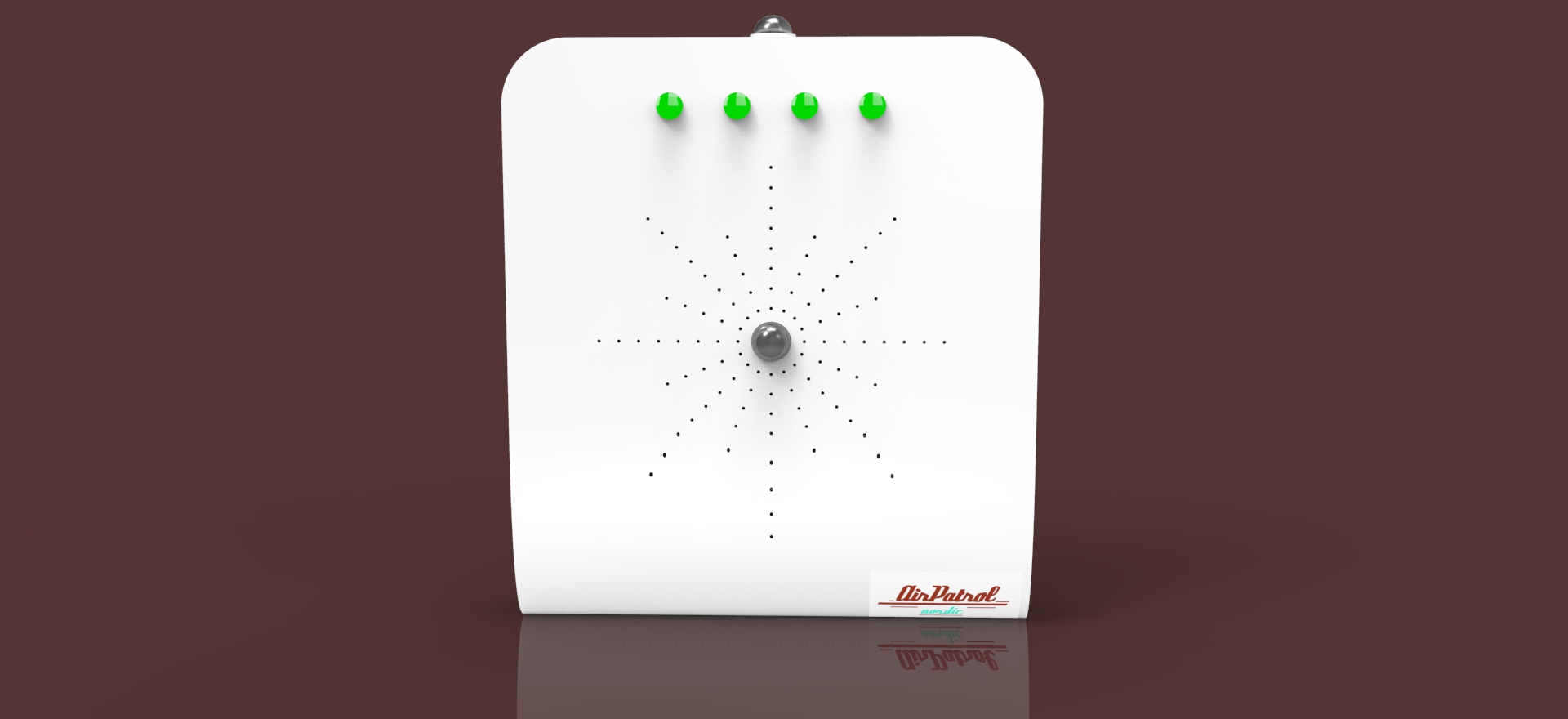

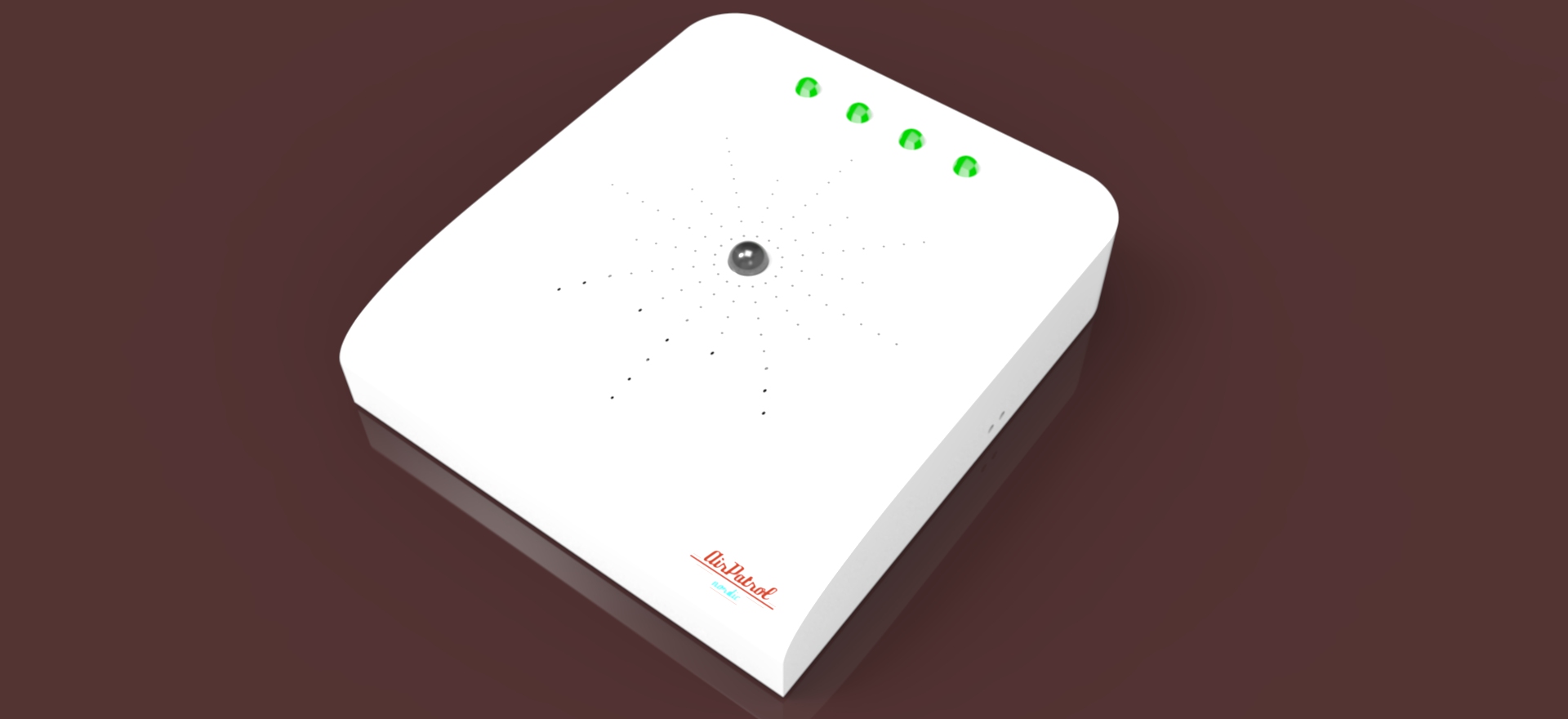

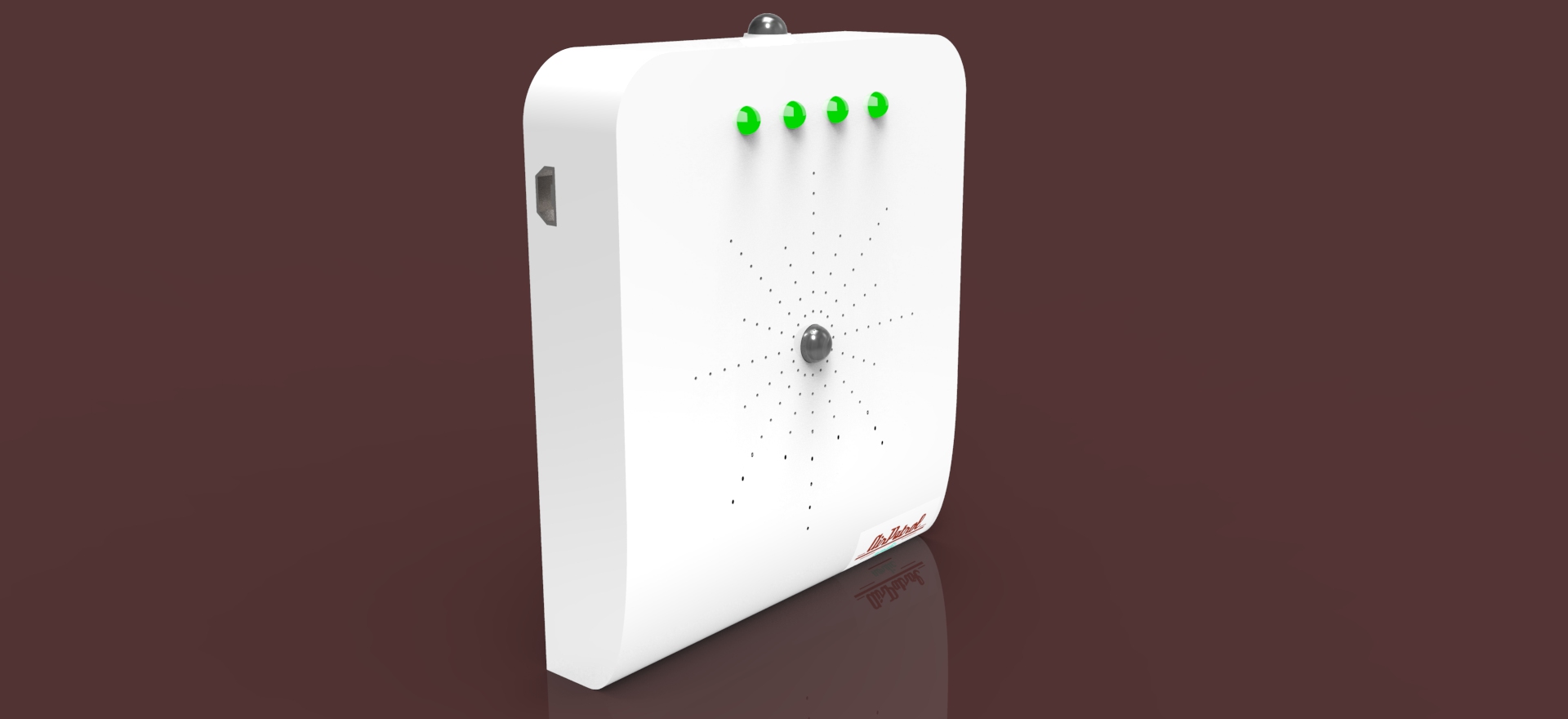

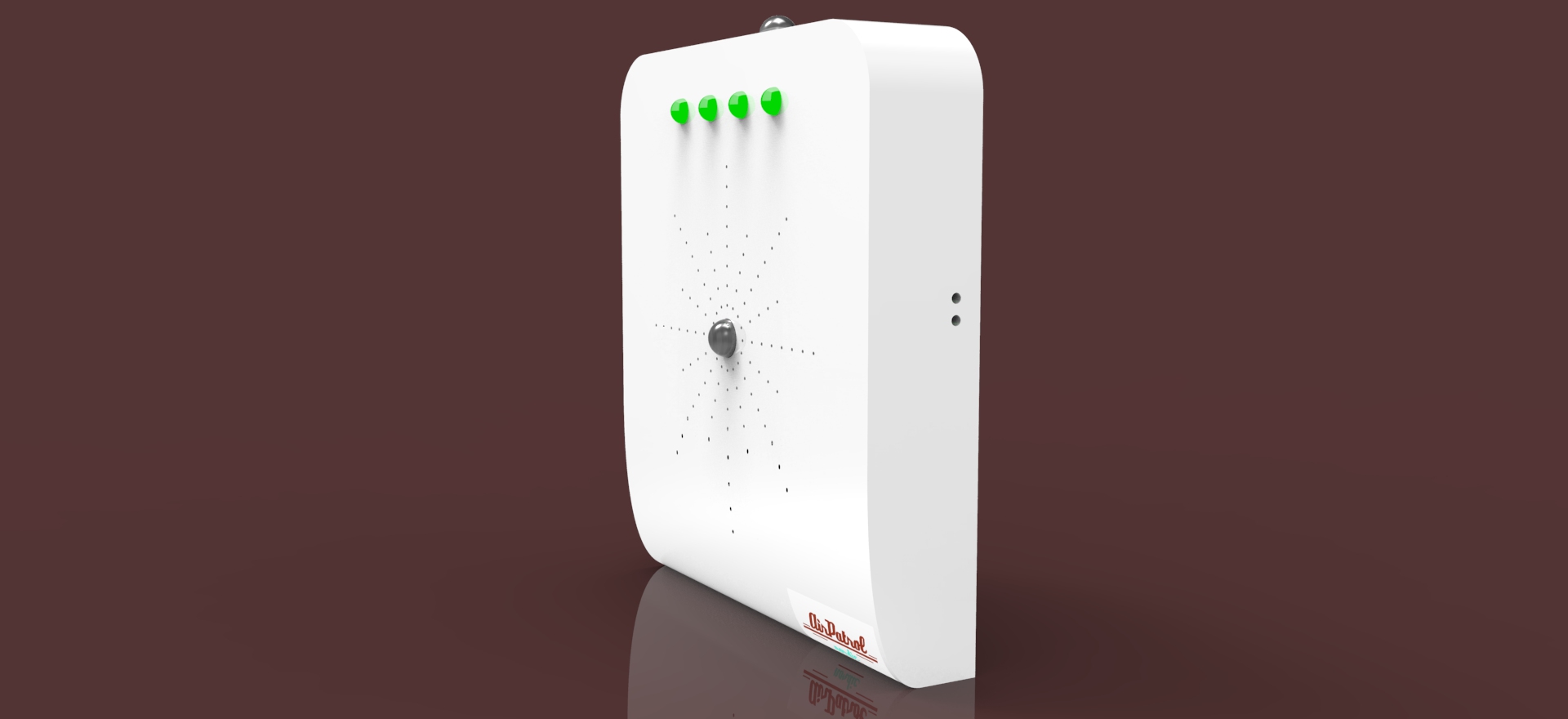

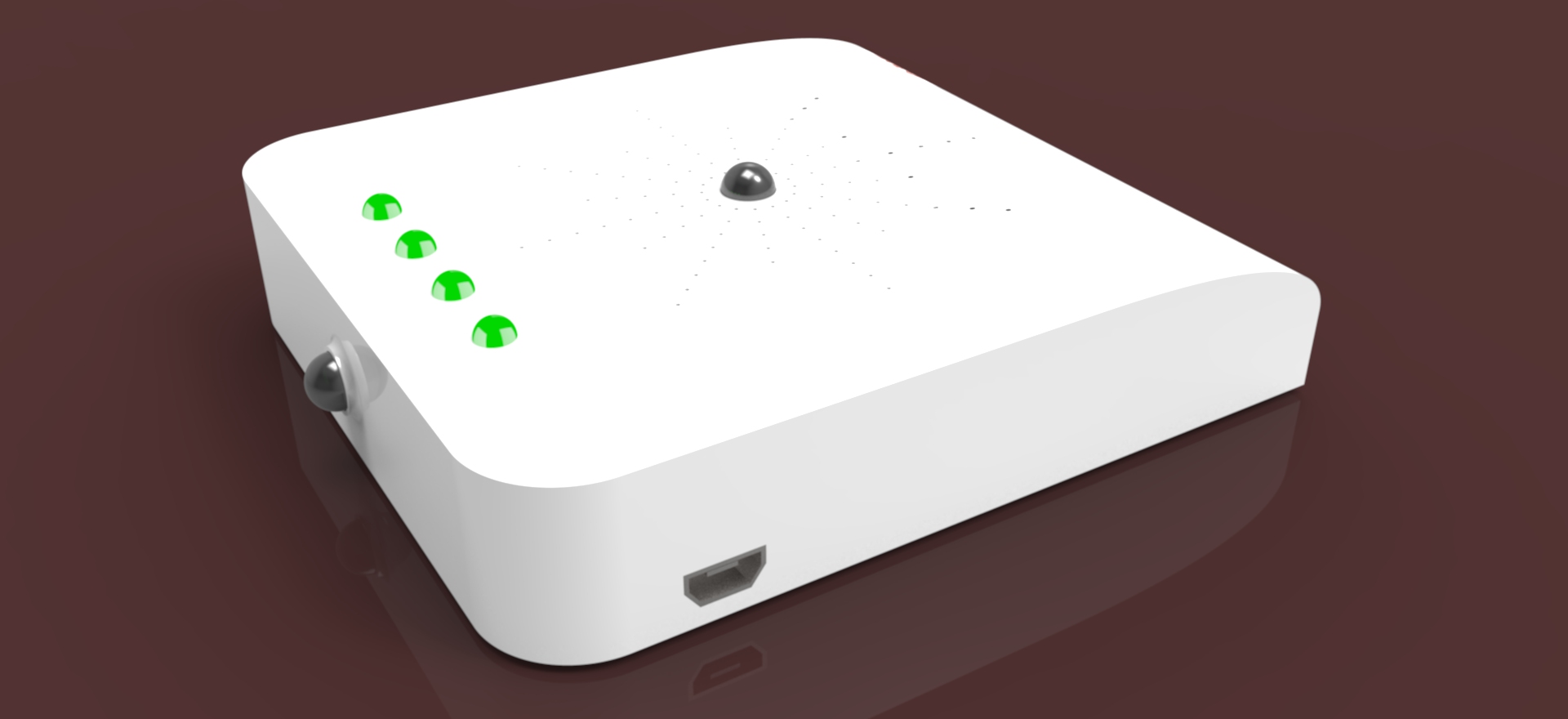

壳体的外形尺寸控制为90mm×80mm×18mm，厚度方向做了圆弧收边处理，避免直角棱边带来的磕碰风险，表面采用光滑白色饰面，适配多数室内装修风格，不会在墙面或桌面产生突兀的视觉感。上壳区域预留了两组红外传感器的开窗位，同时排布四个LED状态指示灯的透光孔位，指示灯做了内凹导光结构，避免外部光线直射产生的光晕干扰，用户在日常使用时可以直观通过灯光判断设备的运行状态；壳体正面中心位置设置了操作按键的安装位，按键采用下沉式设计，减少误触概率。下壳区域预留了Micro USB供电接口的开孔，接口位置做了限位凸台，避免插头插拔时对内部电路板的焊点产生侧向应力，提升接口的使用寿命。

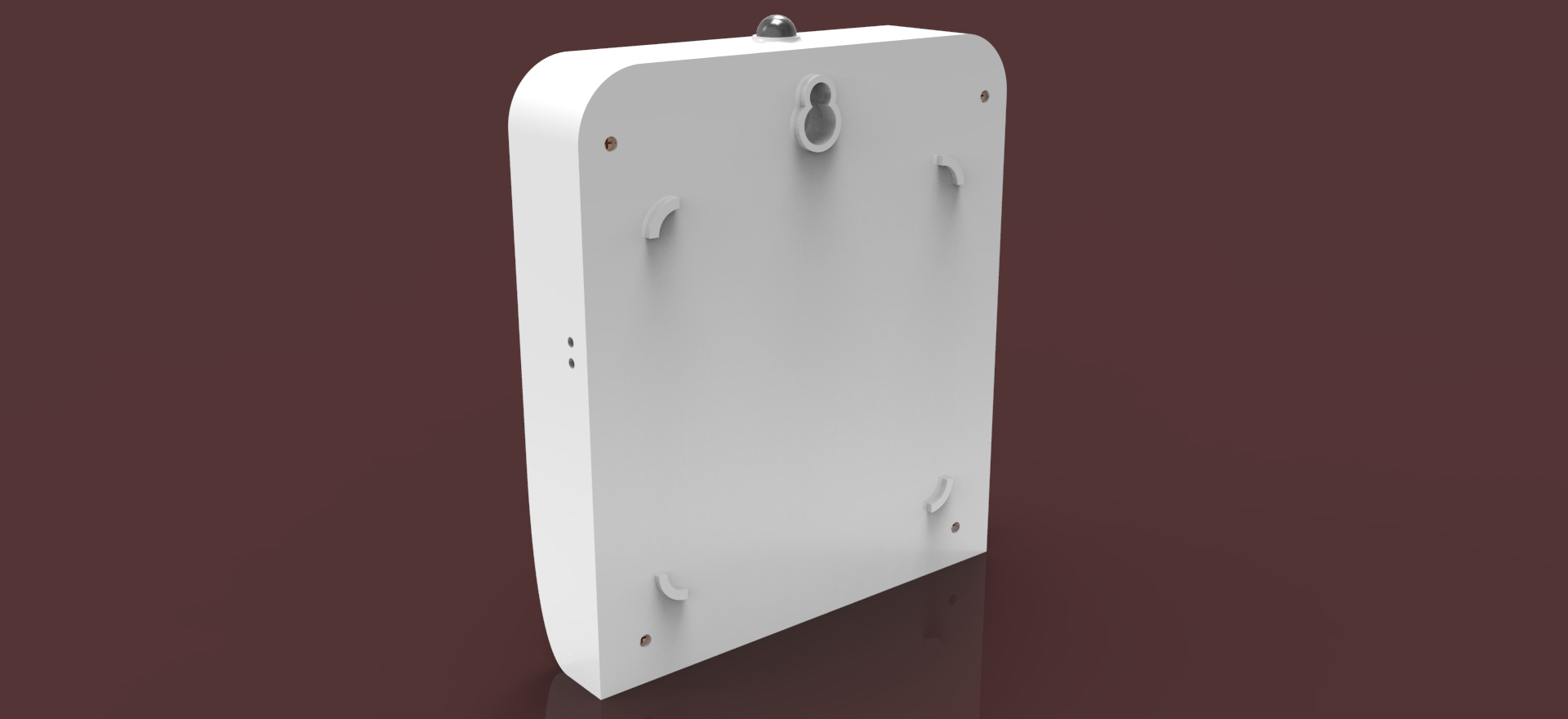

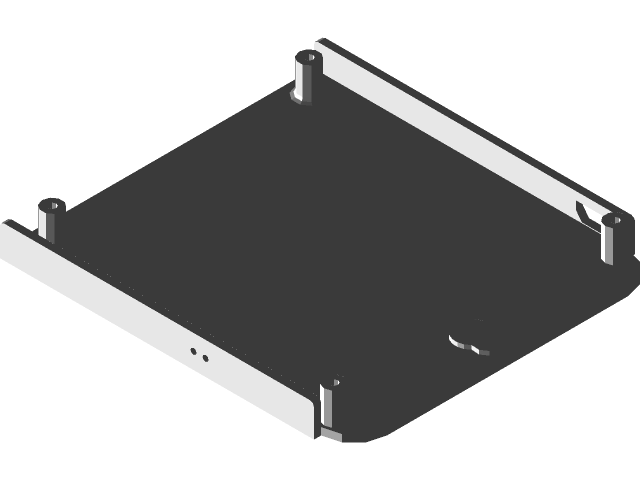

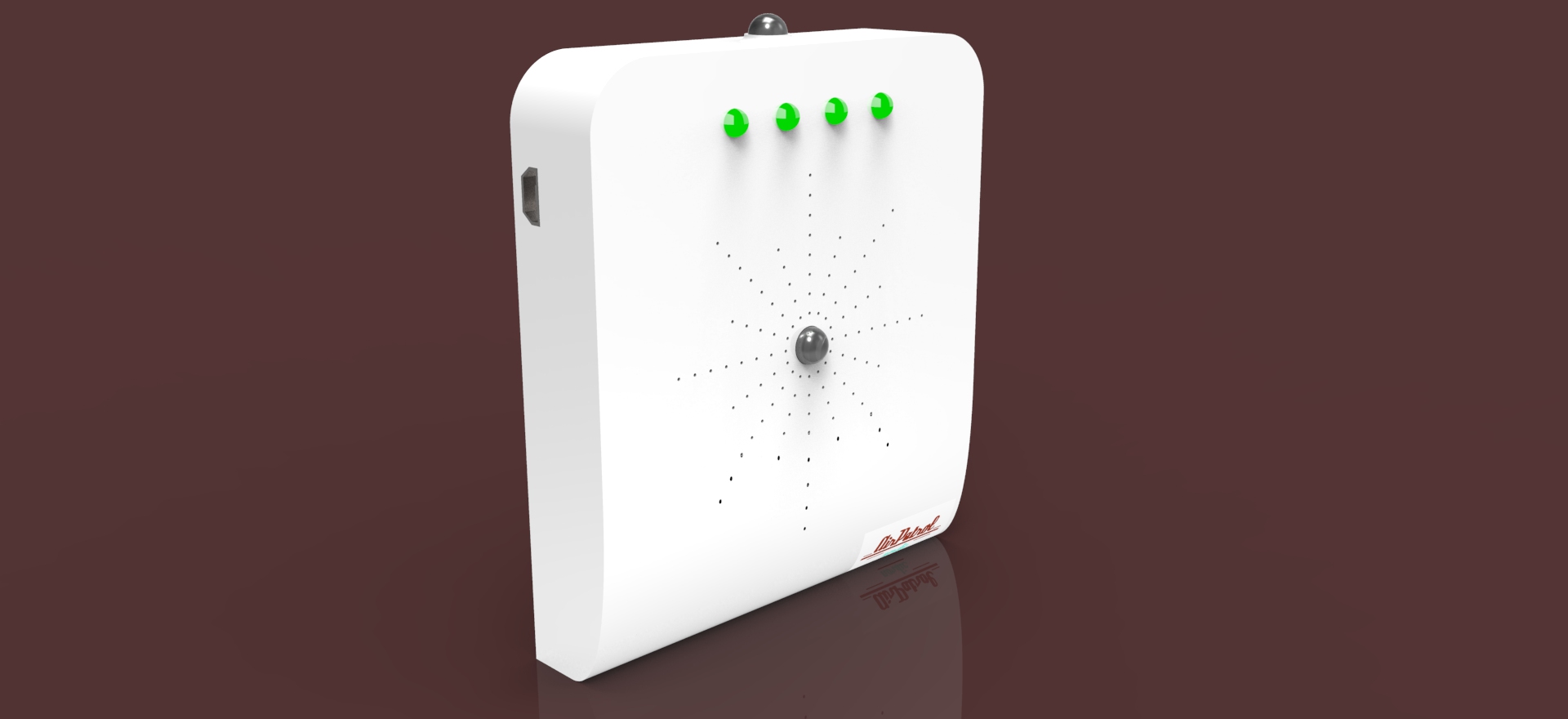

安装适配性上，这款外壳做了两种安装场景的兼容设计：当设备放置在水平桌面使用时，壳体底部自带四个2mm高度的支撑凸架，将壳体底面与桌面抬离出微小间隙，既可以避免桌面水渍、灰尘直接进入壳体拼接缝隙，也能提升桌面放置时的稳定性，减少滑动；当需要壁挂安装时，壳体背部预留了两个隐藏式挂接槽位，可以直接挂装在墙面预先固定的螺钉上，挂接结构做了防脱卡扣设计，避免日常触碰导致设备滑落，挂装后壳体与墙面贴合紧密，不会露出明显的安装缝隙。整体结构设计没有多余的复杂曲面，所有拔模角度都控制在注塑生产的合理区间，壳体壁厚均匀，能有效避免注塑生产时的缩痕、翘曲问题，批量生产的良率更有保障，内部的PCB安装柱做了统一高度设计，电路板装配时无需额外调整定位，直接通过螺钉锁紧即可完成固定，内部走线空间预留充足，不会出现元器件挤压、走线干涉的问题。
