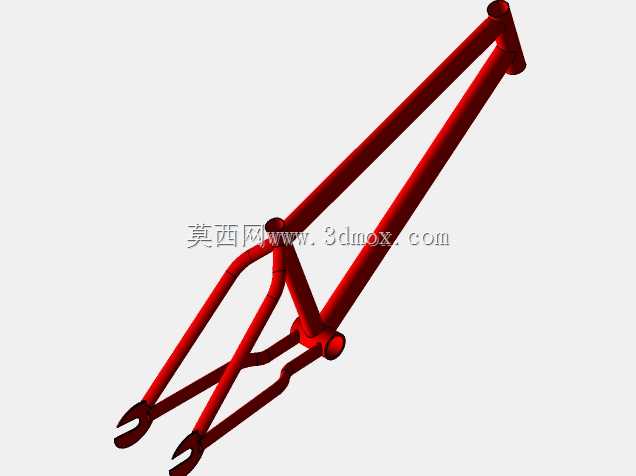

BMX运动自行车红色车架结构设计

　　这款车架针对BMX小轮车的运动场景做了针对性结构优化，日常可用于街式特技骑行、场地竞速练习、泵道训练等多种使用场景，作为整车的核心承载部件，需要同时承受骑手体重、落地冲击、侧向扭转等多维度载荷，设计阶段优先考量了结构强度与重量的平衡。从结构布局来看，头管采用加厚壁管设计，适配标准BMX前叉舵管安装尺寸，可兼容市面上主流的无纹碗组组件，头管角度经过调校，兼顾特技动作的操控灵活性与高速滑行的直线稳定性。上管与下管采用不等径圆管焊接成型，下管作为主要承力构件，壁管厚度比上管提升20%，能够有效吸收跳跃落地时的正面冲击，避免管材出现应力集中导致的变形或开裂。后三角部分采用叉脚末端开槽设计，可适配不同规格的后轮轴，方便调整链条张紧度，

　　后上叉与后下叉的连接位置做了补强焊接，在承受侧向发力比如豚跳、转把动作时，能够避免后三角出现形变偏移。五通位置采用标准BMX五通规格，可兼容一体式曲柄与散珠中轴组件，安装边界预留了足够的牙盘转动空间，不会出现曲柄蹭架的问题。座管位置采用短座管设计，符合BMX骑行时低坐姿、高操控性的使用需求，座管夹安装位做了加厚处理，频繁调整座高也不会出现夹口开裂的问题。整体焊接位置都做了平滑打磨处理，既减少了应力集中点，也能避免焊接毛刺对后续涂装、组装造成干扰。管材之间的连接角度经过反复校核，在保证结构强度的前提下，尽可能削减了非必要的材料冗余，让整车重心更集中，方便骑手完成抬轮、转体、磨杆等特技动作。实际使用中，这款车架的轴距设定偏短，

　　转向响应更灵敏，在狭小的街式场地里也能灵活变向，后叉长度经过优化，既保证了后轮的抓地力，也不会因为轴距过长影响动作的操控手感。所有安装孔位的同轴度、位置度都符合行业装配公差要求，组装时不需要额外打磨修正，能够直接适配标准规格的前叉、轮组、传动、制动等组件，大幅降低整车组装的调校成本。
