碳纤维竞速公路自行车整车结构设计

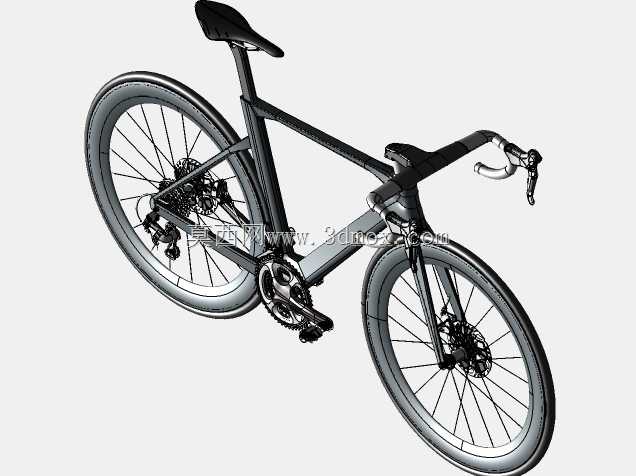

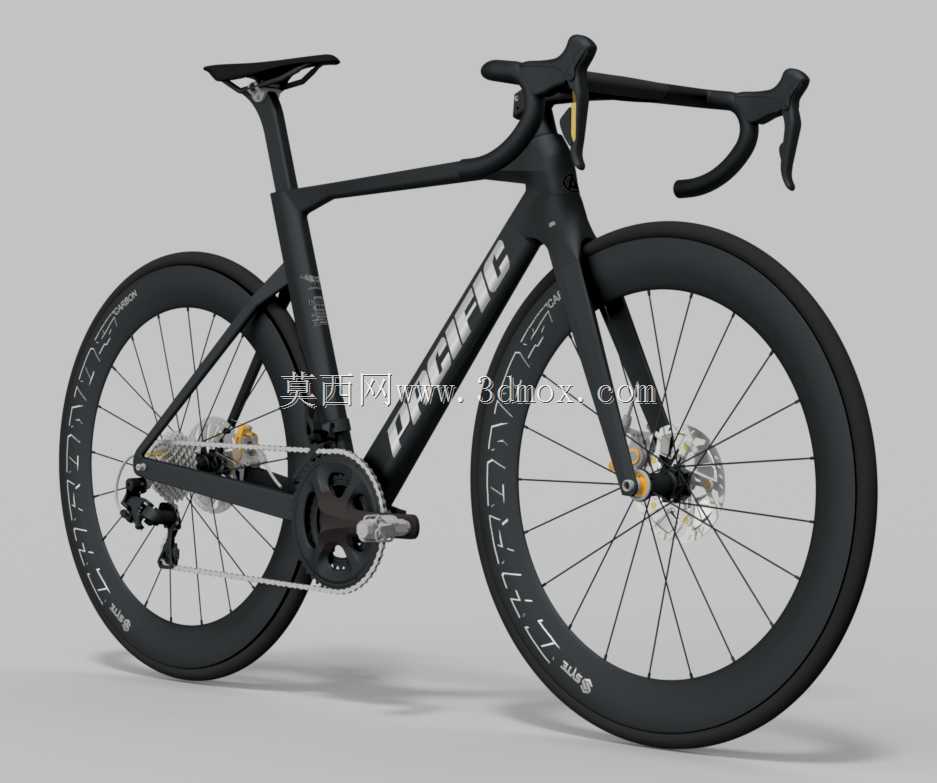

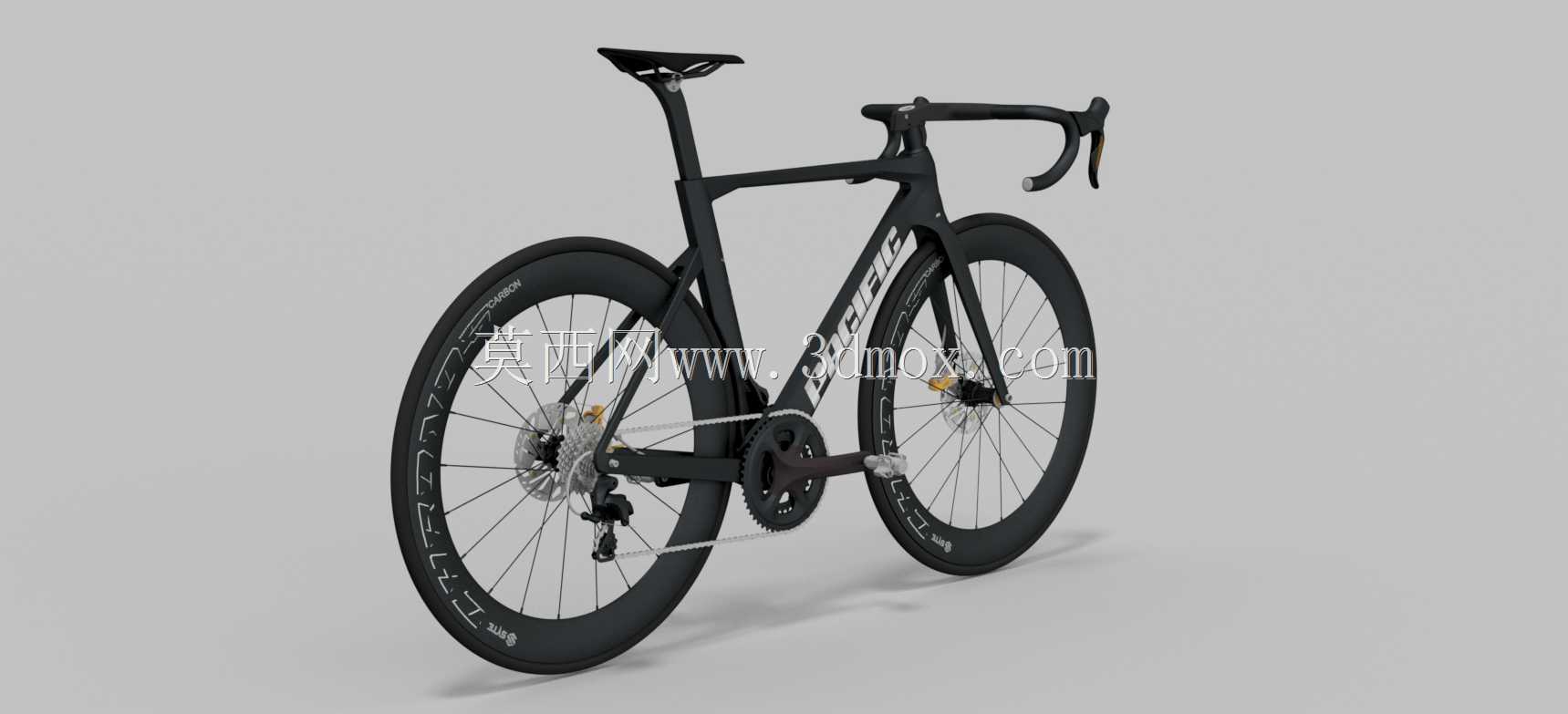

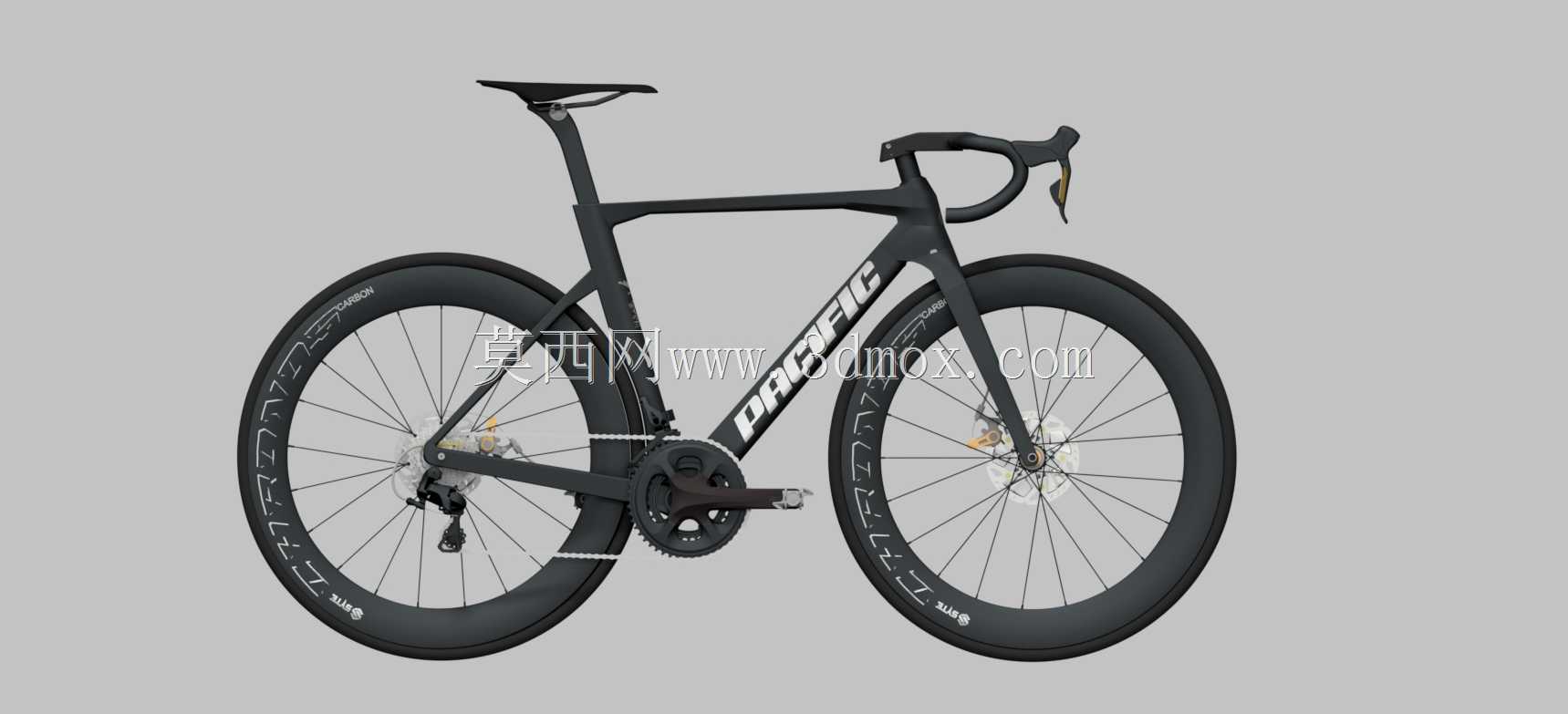

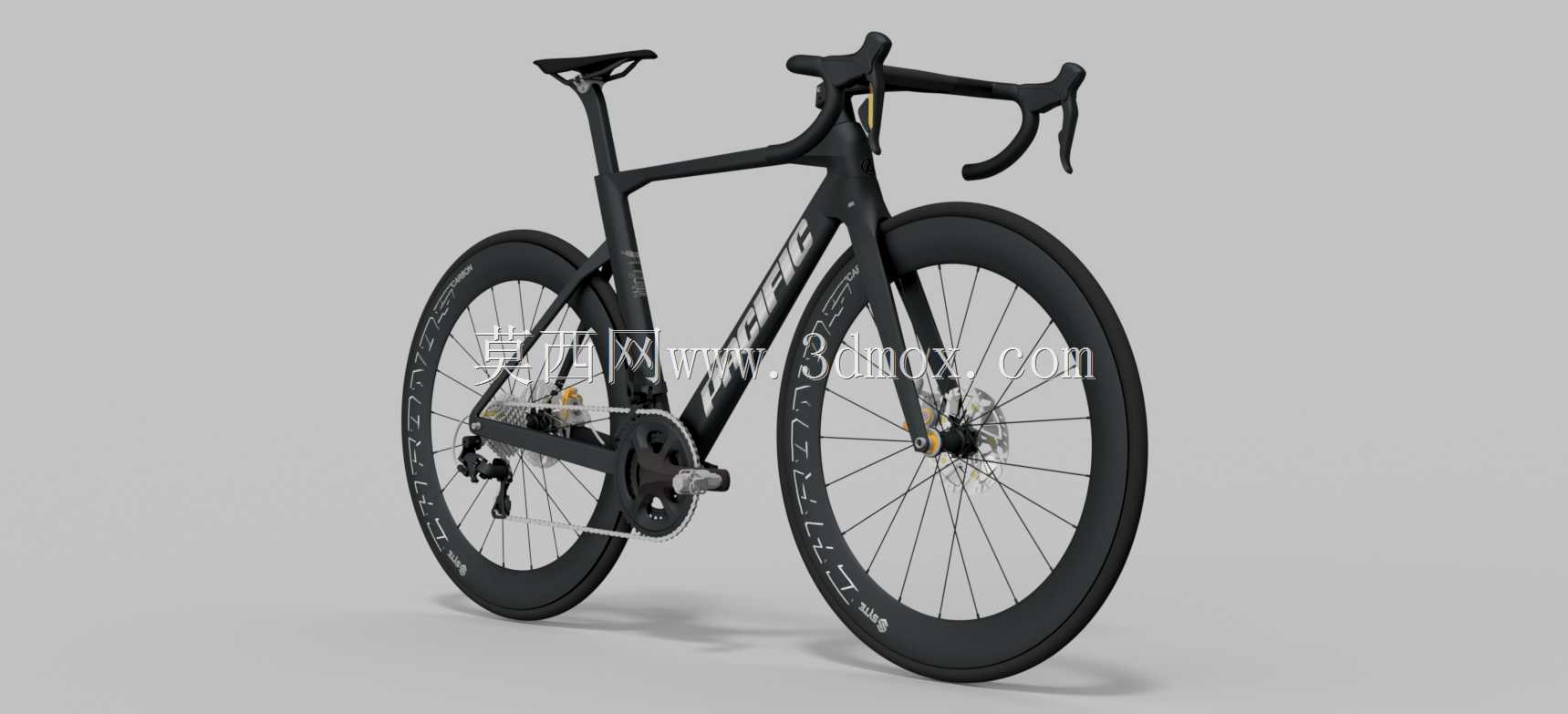

　　这款碳纤维公路自行车的三维结构设计，核心面向铺装路面竞速骑行、日常长距离耐力骑行两类核心使用场景，可覆盖业余赛事参赛、日常通勤锻炼、长途骑游等多维度实际使用需求。整车采用全碳纤维一体成型的气动破风车架结构，设计阶段优先考虑高速骑行下的风阻削减，下管、座管、后上叉均采用截断翼型截面，在保证结构刚性的前提下，尽可能降低正面迎风面积带来的空气阻力，适配35km/h以上巡航速度下的气动性能需求。车架的安装边界经过多轮校核，前叉开档适配12100mm筒轴规格，后开档匹配12142mm公路碟刹通用规格，可兼容市面上绝大多数市售公路车轮组的安装替换，碟刹安装座采用平装式标准接口，支持140mm与160mm两种规格刹车碟片的换装，满足不同体重骑手、

　　不同坡度路况下的制动需求。一体成型的碳纤维车把把组整合了全内走线走线通道，变速、刹车线管全部从车把内部穿入车架，避免线管外露带来的额外风阻，同时也能减少线管长期外露受到的泥水侵蚀，延长传动制动部件的使用寿命。座管采用D型截面的气动座管，搭配短鼻竞速型坐垫，可适配不同腿长骑手的座高调节需求，调节行程覆盖150mm范围，能满足165cm至190cm身高区间骑手的骑行姿态调整。传动系统采用1*12速单盘结构设计，省去前拨变速结构，进一步降低整车重量，同时减少变速操作的复杂度，盘片采用正负齿结构，可有效避免颠簸路面骑行时的掉链问题，后拨支持最大34T飞轮安装，可应对10%以上坡度的爬坡骑行需求。轮组采用50mm框高的碳纤维真空轮组，

　　兼顾平路巡航的气动性能与侧风环境下的操控稳定性，轮胎安装边界支持28c至32c宽度的公路外胎，相比传统窄胎可更好过滤铺装路面的细小震动，提升长距离骑行的舒适度。车架的五通部分采用压入式中轴规格，踩踏刚性经过结构优化，大力摇车时形变量控制在极低范围，保证踩踏力量的高效传递，后下叉采用不对称设计，驱动侧做了结构加强，抵消传动系统发力时的侧向扭力，提升整车传动效率。整车所有安装孔位均按照通用公路车标准设计，后续改装升级无需对车架进行二次加工，可直接替换适配市售的标准规格零部件，降低后期维护改装的成本。
