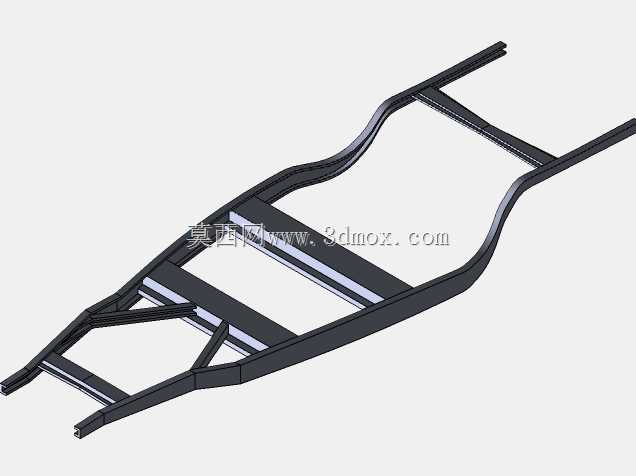

福特安格利亚车型非承载式车架底盘结构

　　该底盘结构为非承载式梯形车架，是早年轻型载货车辆与家用乘用车通用的底盘承载形式，整体采用纵梁贯通加横梁分段连接的结构布局，两根主纵梁沿车辆前后走向布置，根据整车布置需求在乘员舱、动力舱、后货箱区域做了变截面弯折处理，既避让了发动机、转向机构、悬挂安装点的布置空间，也通过截面高度变化匹配不同区域的载荷分布。从结构设计逻辑来看，前段纵梁收窄的设计是为了适配前轮转向的最大转角边界，预留足够的转向轮跳动间隙，同时预留了发动机悬置、前悬挂钢板弹簧的安装孔位，孔位的同轴度、端面平面度都按照整车装配公差要求做了对应设计，避免后续装配出现应力集中。中段纵梁的截面高度最高，作为整个车架的核心承载区域，主要承担乘员舱、

　　动力总成传递下来的垂直载荷与行驶过程中的扭转力矩，三根横向布置的横梁通过焊接或栓接的方式与纵梁连接，形成封闭的框型结构，大幅提升车架整体的抗扭刚度，避免复杂路况下车架出现过大形变影响部件正常工作。后段纵梁同样做了变截面处理，适配后悬挂、后驱动桥以及货箱的安装需求，尾部的延伸结构可直接连接后保险杠与拖拽装置，满足轻型载货的拖拽使用需求。在实际应用场景中，这类梯形车架底盘多用于轻型货运车辆、老式家用乘用车以及定制改装越野车辆，相比承载式车身结构拥有更强的承载能力与抗扭性能，对复杂非铺装路面的适应能力更强，维修更换部件也更加便捷。设计过程中需要重点匹配整车的轴距、轮距参数，确认所有安装点的位置边界，包括动力总成的固定点、悬挂的铰接点、

　　转向机构的运动间隙、制动管路的布置空间，同时要校核不同工况下的结构强度，包括满载弯曲、紧急制动、极限扭转等工况下的应力分布，避免应力集中区域出现结构失效。纵梁的弯折弧度、横梁的布置位置都经过反复调整，在保证结构强度的前提下尽可能降低车架自重，平衡整车的载重能力与燃油经济性，所有安装面的位置精度都需要满足整车装配的公差要求，确保后续总装环节各部件能够顺利匹配，不会出现装配干涉问题。
