卡丁车管状承载主框架结构设计

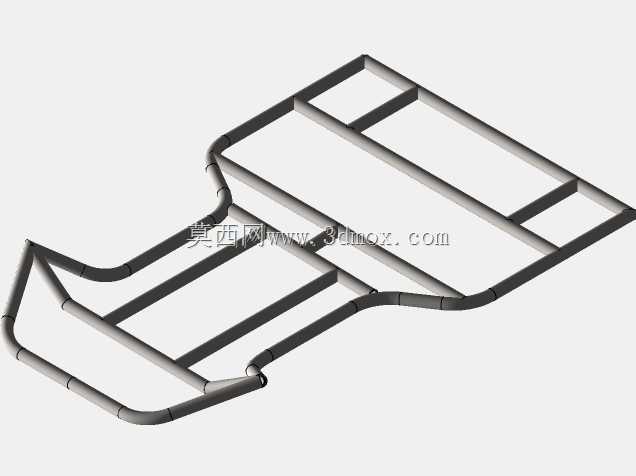

　　该框架为小型娱乐卡丁车的核心承载基体，采用圆管弯折拼焊的结构形式，是卡丁车所有功能部件的安装基础，直接决定整车的刚性、操控响应特性与碰撞安全冗余。从实际应用场景来看，这类框架多用于场地休闲卡丁车、青少年入门训练卡丁车以及小型越野卡丁车的底盘搭建，需要承受驾驶员体重、动力总成振动、过弯侧向载荷以及低速碰撞的冲击力，因此结构设计上优先保证受力路径的连续性，避免出现应力集中的直角焊接节点。

　　设计过程中，首先根据卡丁车的轮距、轴距设定整体外轮廓边界，前部收窄的弯折结构是为了给转向机构留出运动空间，避免前轮打方向时与车架发生干涉，同时前部延伸的管段集成了前防撞梁的功能，发生正面碰撞时可以通过管体的塑性变形吸收冲击能量，降低碰撞对驾驶员舱的侵入量。中部的横向支撑管按照动力总成、座椅的安装点位布置，每道横管的位置都对应具体部件的安装孔位，既可以减少后期加装固定支架的工作量，也能通过横管与纵管的连接形成闭合的框式结构，提升车架整体的抗扭刚度，避免过弯时车架出现过度形变影响操控精度。

　　后部的框架结构主要用于固定后轴、动力单元与尾部防护件，管体弯折的弧度充分考虑了后轮跳动的行程边界，即使悬架压缩到极限位置，轮胎也不会与车架发生剐蹭。从安装边界来看，框架整体宽度控制在常规卡丁车的赛道通行宽度范围内，下部预留的离地间隙满足场地非铺装路面的通过需求，上部的轮廓完全贴合卡丁车座椅的安装尺寸，驾驶员落座后的重心位置落在车架前后轴的载荷分配黄金区间，能够保证行驶过程中的重心稳定性。

　　管体的弯折半径统一按照常用弯管设备的加工能力设定，所有焊接节点都采用斜口拼接的方式，增大焊缝的接触面积，提升焊接强度，同时避免小管径弯折时出现管壁褶皱、壁厚减薄超标的问题。框架上没有多余的冗余结构，每一段管体都承担对应的承载或安装功能，在保证结构强度满足使用要求的前提下尽可能降低整体重量，减少动力单元的负载，提升卡丁车的加速响应性能。
