带安装耳的内筋式回转座结构设计

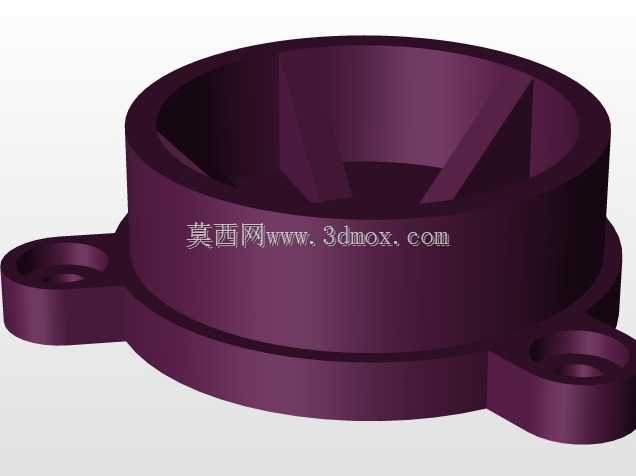

　　这款带侧置安装耳的回转腔体零件，常见于工业传感检测设备的回转支撑工位，主要承担传感元件的定位承载、回转导向以及外部走线的防护功能，在光电旋转检测、角度位移传感、回转工位信号采集等场景中作为核心安装基座使用，能够为内部敏感元件提供稳定的安装基准，同时隔绝外部粉尘、切削液等杂质对传感核心的侵蚀。从结构设计逻辑来看，主体采用回转腔体构型，内腔均匀布置的三角加强筋并非随意设置，而是经过受力校核后确定的布局：当零件随回转工位做间歇转动时，加强筋可以有效抵消启停瞬间的惯性扭矩，避免腔体侧壁受交变应力出现形变，同时筋条的高度刚好避开内部传感元件的安装空间，不会干涉PCB板、感应磁环等核心部件的装配。

　　两侧延伸出的安装耳采用一体化铸造成型后再做机加工的工艺路线，耳片上的安装孔做了沉头设计，装配时螺栓头部完全没入沉孔内，不会突出零件表面，既可以避免回转过程中螺栓与周边护罩、走线架发生剐蹭，也能保证安装面的平面度公差控制在0.05mm以内，保证基座安装后不会出现偏斜，进而影响传感元件的检测精度。在安装边界的尺寸把控上，腔体的外径与安装耳的外伸长度做了适配性优化，当零件安装在直径80mm的回转主轴端面上时，两侧安装耳的最外边缘不会超出主轴安装座的外轮廓，不需要额外扩大设备的安装避让空间，适配现有多数中小型回转检测工位的安装尺寸要求。腔体的内壁厚度做了差异化设计，靠近安装法兰的下侧壁厚度比上侧壁厚2mm，

　　因为下部是与主轴连接的受力集中区域，加厚处理可以提升连接刚性，上部侧壁主要起防护作用，适当减薄可以降低零件整体重量，减少回转时的动不平衡量。建模过程中采用轴命令生成主体回转轮廓后，再通过拉伸切除生成安装耳与沉孔，筋条特征采用阵列方式生成，保证每根筋的尺寸一致性，后续做工程图时可以直接提取建模参数标注形位公差，减少二次绘图的工作量。零件的上端面做了0.2mm的倒角处理，既可以去除加工毛刺，也方便内部传感组件的装入，不会出现锐边刮伤线束绝缘层的问题，安装耳的根部做了R3的圆角过渡，避免应力集中导致耳片在受冲击载荷时出现断裂，这类细节设计往往直接决定零件在工业现场的实际使用寿命。
