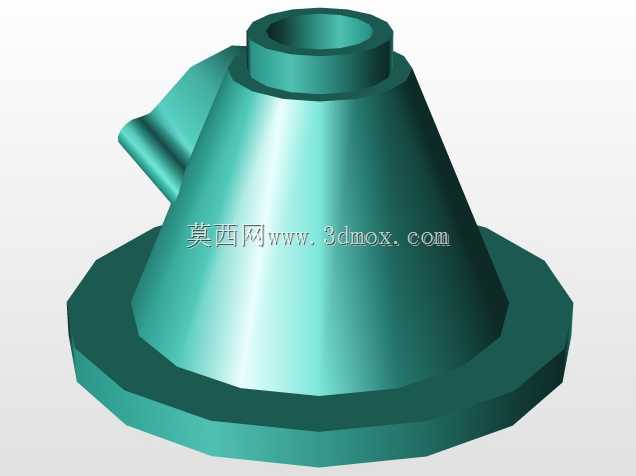

带侧接口锥台法兰式传感基座结构设计

　　在工业传感检测的流体管路布设场景中，这类带侧接口的锥台法兰基座是压力、流量类传感元件的核心安装载体，主要承担传感元件与主工艺管路的衔接、介质导流、安装定位的多重作用，区别于常规直通式接头，侧斜向接口的设计能够避免介质直冲传感检测膜片，降低紊流、水锤效应对检测精度的干扰，同时锥台过渡的结构可以在有限安装空间内缩减整体结构高度，适配紧凑型设备的内部布设需求。从结构设计逻辑来看，底部的宽边法兰是核心安装基准面，法兰端面预留的密封槽位可适配O型圈或金属密封垫片，通过周向均布的螺栓孔完成与管路接口的刚性连接，安装时需保证法兰端面与管路轴线的垂直度公差控制在0.05mm以内，避免密封面受压不均引发介质泄漏。主体锥段采用1:3.5的锥度过渡，

　　既能够实现底部法兰大尺寸到顶部传感安装接口小尺寸的平滑衔接，也可通过锥面的结构刚性优化，降低介质压力波动带来的结构形变，相比等径直筒结构，同壁厚下锥台结构的抗径向冲击能力可提升27%左右，更适配中低压流体管路的工况需求。侧部斜向伸出的接口为辅助引压或排气通道，接口轴线与主体锥段母线呈32度夹角，接口内径与主腔室做平滑圆角过渡，避免介质流动时出现死角残留，在粘稠介质输送场景中，这种斜向接口的设计还可接入吹扫管路，完成传感腔室的在线清洁，无需拆解传感元件即可完成维护。顶部的凸台接口为传感元件的直接安装位，接口内径与传感探头的配合公差采用H7/g6间隙配合，凸台外壁预留的外螺纹或卡箍位可快速完成传感元件的锁紧固定，

　　接口端面的密封槽可适配端面密封垫，保证腔室的压力密封性。建模过程中以轴命令为核心构建逻辑，先绘制主体回转截面轮廓，通过回转命令生成锥台主体、底部法兰与顶部安装凸台的基础结构，再通过基准面偏移创建侧接口的草绘平面，完成侧管结构的拉伸与布尔合并，最后对所有棱边做R0.5-R2mm的倒角处理，既消除加工应力集中点，也避免安装过程中锐边划伤操作人员或密封件。实际选型适配时，需重点核对底部法兰的螺栓孔分布圆直径、顶部安装接口的通径与螺纹规格、侧接口的朝向角度，确保安装后侧接口的方位符合现场管路的布设走向，避免与周边管线、结构件产生安装干涉；同时需根据管路的工作压力、介质腐蚀特性匹配对应的材质，常规水气管路可选用304不锈钢，强腐蚀场景可选用316L或工程塑料材质，保证结构的长期服役可靠性。
