多安装孔位环形传感连接法兰结构

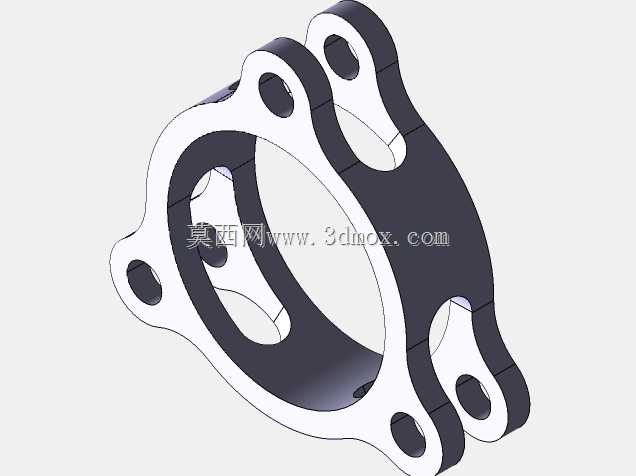

　　这类带多组定位孔的环形法兰构件，主要应用在工业传感检测单元的安装固定场景，作为传感模块与设备主体之间的衔接承载件，需要同时满足定位精度、结构强度与装配便捷性的多重要求。从结构设计来看，主体采用环形中空构型，中心通孔用于穿过传感探测端或者走线，避免干涉传感元件的信号传输路径，中空区域的内径尺寸根据适配的传感探头外径预留了合理的装配间隙，既不会因为间隙过大导致探头晃动偏移，也不会因为间隙过小造成装配卡滞。法兰本体向外延伸出三组带安装孔的支耳结构，支耳上的通孔采用等强度布局设计，每个支耳上的孔位位置经过受力校核，当法兰通过螺栓固定在设备安装面时，三个方向的锁紧力可以均匀分布在法兰本体上，

　　避免长期受设备振动影响出现局部应力集中导致的变形问题。支耳与环形主体的过渡位置采用圆弧过渡设计，消除了直角连接处的应力集中隐患，即使在设备持续运行产生的交变振动工况下，也能保证结构的疲劳强度满足长期使用要求。法兰的厚度方向尺寸经过优化，在保证整体刚性的前提下尽可能压缩轴向安装空间，适合安装空间紧凑的传感检测工位，比如自动化生产线的位置检测单元、流体管路的参数监测模块等场景，不需要额外预留过多的轴向装配余量。安装孔的孔径按照常用的内六角圆柱头螺栓尺寸设计，装配时螺栓可以从法兰外侧直接穿入安装面的螺纹孔，不需要在法兰背面预留螺母放置空间，进一步降低了对安装空间的要求。法兰的两个端面都做了平面度处理，安装时与设备基面、

　　传感模块的贴合面可以实现紧密接触，不会因为贴合面存在缝隙导致传感模块安装倾斜，影响检测精度。这类构件在设计时还考虑了不同安装角度的适配性，三组支耳的非对称布局可以适配不同方向的走线需求，现场装配时可以根据周边管线的走向选择合适的安装角度，不需要额外加工转接件。从加工工艺角度来看，这种构型适合采用铣削加工一次成型，支耳上的镂空结构既可以减轻构件整体重量，也能为装配工具提供操作空间，锁紧螺栓时工具可以穿过镂空区域操作，不会被法兰本体干涉。在实际选型应用时，需要核对安装面的孔位分布与法兰支耳的孔位是否匹配，同时确认中心通孔的尺寸能够容纳待安装的传感元件，保证装配后传感元件的探测方向与检测目标位置对齐，不会因为法兰的安装偏差导致检测信号异常。
