同轴式齿轮减速机三维结构设计

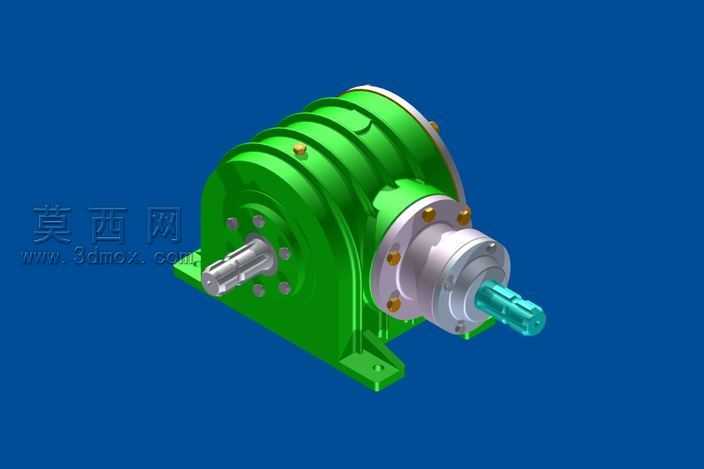

本作品为同轴式齿轮减速机的三维参数化建模成果，建模过程中严格遵循机械传动设计规范，对减速机的整体结构进行了1:1比例的还原。首先从核心传动部件入手，依次完成各级渐开线圆柱齿轮的参数化建模，通过精确计算齿廓曲线、模数、齿数、压力角等核心参数，保证齿轮啮合的精准度，避免出现传动干涉问题。随后完成输入轴、输出轴的结构设计，针对轴上的键槽、轴肩、轴承安装位等细节特征进行精细化处理，确保轴类零件与齿轮、轴承、密封件的装配公差符合机械设计标准。箱体部分采用剖分式铸造结构设计，建模时还原了箱体上的安装底座、轴承孔、端盖连接螺孔、油位观察孔、吊耳等细节特征，箱体外壳的加强筋结构也按照实际铸造工艺要求进行设计，既保证箱体的结构强度，也兼顾了铸造生产的工艺合理性。端盖、密封件、紧固件等附属零件均按照对应国家标准进行建模，所有零件完成后通过虚拟装配完成整机拼接，装配过程中严格校验各部件的同轴度、配合间隙，模拟实际传动过程中的运动轨迹，确认无干涉、卡滞问题。渲染阶段为不同部件赋予了对应材质：箱体采用绿色烤漆铸铁材质，还原工业减速机的真实外观质感；传动轴采用抛光合金钢材质，突出金属加工面的光洁度；端盖、紧固件采用镀锌钢材材质，区分不同零件的材质特性；背景采用纯色工业蓝，突出减速机主体结构，通过光影调整清晰展现各部件的装配层次与结构细节。整体设计围绕同轴减速的传动需求，优化了内部齿轮排布与箱体空间利用率，在保证传动比满足设计要求的前提下，尽可能缩小整机体积，兼顾了结构稳定性与安装便捷性，可用于减速机结构教学、装配模拟、产品展示等场景。
