双耳铰接式传感连接支架结构设计

　　在工业传感检测的安装布局场景中，这类双耳铰接式连接构件是传感单元与被测设备之间的核心传力衔接部件，常见于需要小角度浮动补偿的位移、拉力类检测工位，比如自动化生产线的张紧力监测、工装夹具的到位反馈、工程机械臂的载荷检测点位，它的核心作用是在传递被测力或位移信号的同时，抵消安装面的微小角度偏差，避免传感单元承受额外的侧向弯矩，从根源上降低检测数据漂移、传感芯体过载损坏的概率。

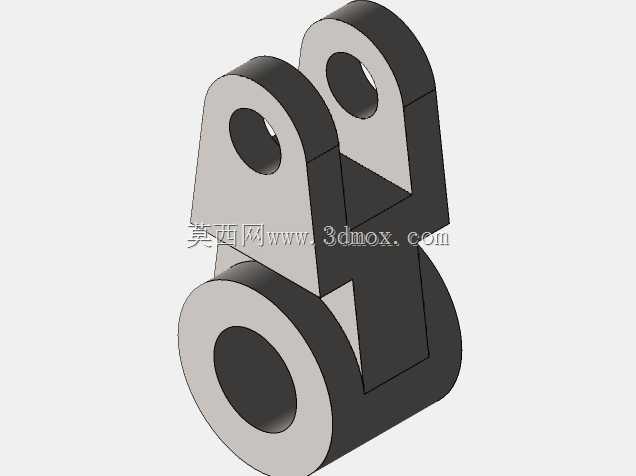

　　从结构设计逻辑来看，上部的双平行耳板是铰接配合端，两个同轴的通孔用于穿装铰接销轴，耳板的厚度、孔位同轴度公差直接决定了铰接转动的顺畅度与抗侧向载荷能力，设计时需要根据配套销轴的直径匹配孔的公差带，通常选用H7间隙配合，既保证销轴拆装便捷，又不会因为间隙过大导致铰接点晃动，影响检测精度。下部的带孔圆筒端是传感单元的安装端，内孔用于套装传感主体或者连接传感的伸出杆，圆筒的壁厚需要根据额定检测载荷做强度校核，避免受载后出现椭圆变形，抱紧传感杆导致信号传递卡滞。

　　从安装边界来看，这类构件的整体外形属于紧凑类安装件，上部双耳的外宽尺寸需要匹配安装座的卡槽宽度，安装时双耳嵌入安装座的槽内，穿入销轴后即可实现铰接固定，不需要额外的定位结构；下部圆筒的轴向长度需要覆盖传感连接端的配合长度，保证套接后有足够的接触面积，避免受载时出现应力集中。整个构件的棱角处都做了圆角过渡处理，一方面是消除加工后的应力集中点，提升构件的疲劳强度，另一方面也避免安装时锐边划伤操作人员或者配套线缆。

　　在实际选型适配时，需要重点核对几个关键尺寸：上部铰接孔的中心距、下部圆筒内孔的直径、双耳的总厚度、圆筒的外径，这些尺寸直接决定了该构件能不能适配现有安装空间，能不能和配套的销轴、传感单元顺利装配。另外铰接孔的端面需要做锪平处理，保证销轴安装后轴肩能和端面完全贴合，不会出现偏载；下部圆筒的侧壁通常会预留紧定螺钉孔，用于锁紧穿入的传感连接杆，防止工作过程中出现轴向窜动，导致检测位置偏移。这类构件的材质通常选用45号钢做调质处理，兼顾强度与韧性，表面做发黑处理提升防锈能力，适合在车间常规工业环境下长期使用，不需要额外的防护结构。
