轴向带边安装式兰斯堡压力表结构设计

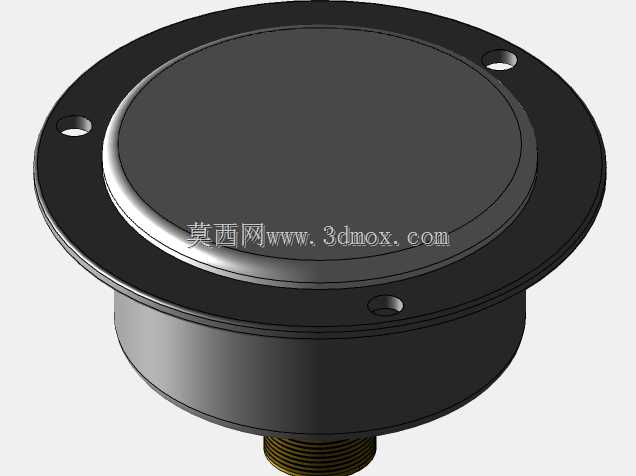

　　这款轴向带边结构的压力检测仪表，主要适配液压站、气动管路、小型工业设备的压力点位监测需求，日常在车间气动工具供气支路、小型液压试验台、制冷机组冷媒管路这类场景中十分常见，安装后可直观反馈管路内部实时压力数值，帮助运维人员快速判断系统压力是否处于正常工作区间，避免超压引发的管路泄漏、密封件损坏甚至设备故障。从结构设计来看，该款压力表采用前法兰盘带安装孔的布局，三个均匀分布的安装孔可直接通过螺栓固定在设备面板预留的开孔位置，轴向引出的外螺纹接头从面板后方接入被测管路，这种安装方式能让表盘完全外露在设备操作面，操作人员无需俯身或探入设备内部即可读取数值，适配各类需要将压力显示集成在设备操作面板的安装场景。表盘部分采用圆形内嵌式设计，

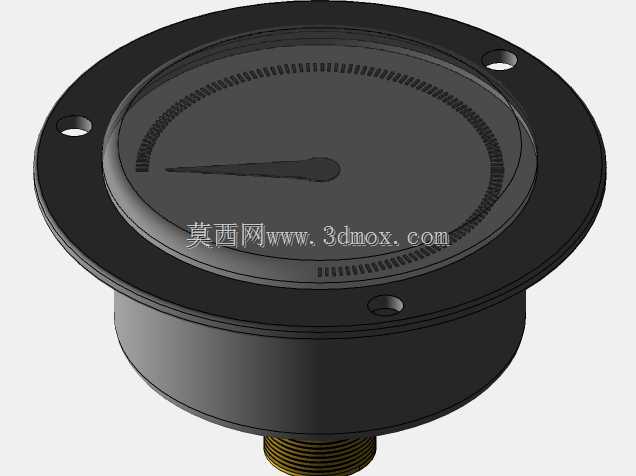

　　外圈黑色法兰盘做了轻微的倒角处理，既可以避免安装时边缘刮伤操作人员手部，也能在面板安装后遮盖开孔边缘的加工毛刺，提升设备外观的整体性。表盘内部的刻度圈做了内凹处理，指针采用扁平楔形结构，转动时不会与刻度面产生剐蹭，同时指针的重心经过配平，在设备存在小幅振动的工况下也不会出现指针偏移、读数不准的问题。底部的压力接头采用标准外螺纹设计，螺纹段长度预留了足够的密封件安装空间，安装时可搭配紫铜垫片或者聚四氟乙烯生料带实现端面密封，避免压力介质从螺纹连接处泄漏。接头与表体的连接部位做了加厚过渡处理，可承受安装时的拧紧力矩，不会因为装配力度过大导致表体与接头连接处开裂。从安装边界来看，法兰盘的外径尺寸适配常规面板开孔的通用规格，

　　表体后部的圆柱段长度可满足不同厚度设备面板的安装需求，安装后表体后部不会与设备内部的其他管路、电气元件产生干涉。设计过程中充分考虑了工业现场的实际使用环境，整体外壳采用硬质结构设计，可抵御日常的轻微磕碰，表盘表面的透明护罩与表壳采用压合密封结构，可阻挡车间内的粉尘、切削液飞溅进入表体内部，避免内部传动机构卡滞导致的测量失准。这类压力表的内部传动机构采用成熟的弹簧管结构，被测介质进入弹簧管后带动齿轮传动机构驱动指针转动，整体结构可靠性高，长期使用也能保持稳定的测量精度，无需频繁校准维护，非常适合工业现场长期连续运行的工况使用。
