带铰接安装座的传感器固定支架结构

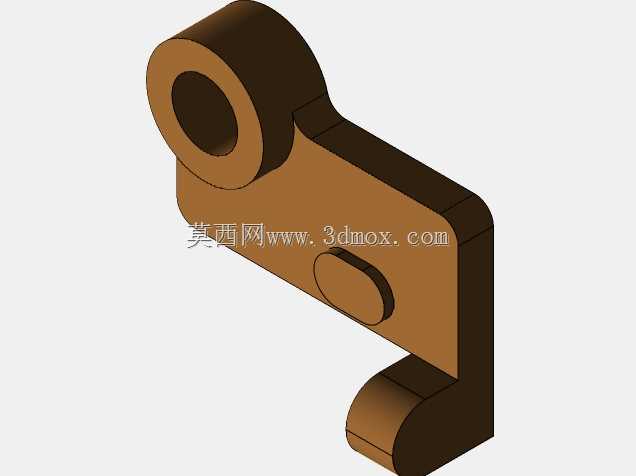

　　这款支架结构主要用于工业传感检测场景的传感器安装固定，在自动化产线的工件到位检测、设备运行位置反馈、机械臂行程限位等工况中都能适配使用，核心作用是为传感器提供稳定的安装基准，同时通过自身的铰接结构预留一定的角度调整余量，抵消安装面的加工误差或者设备运行中的小幅振动偏移，避免检测信号出现漂移、丢步的问题。从结构设计来看，上端的带孔圆柱段是铰接安装位，内孔可穿装销轴或者固定螺栓，能够将支架整体铰接在设备的机架或者安装立板上，安装后支架可绕销轴轴线进行小范围的角度摆动，方便调试人员根据实际检测点位调整传感器的朝向，不需要额外加工多组安装孔位就能完成对位调整，大幅降低现场调试的工作量。中间的板状主体是主要的承力结构，板身做了等厚度设计，

　　边缘做了圆角过渡处理，既避免锐边划伤安装人员，也能减少应力集中点，提升结构的抗疲劳强度，板身中部的椭圆形凸台是传感器的安装贴合面，凸台表面做了铣平处理，平面度控制在合理公差范围内，保证传感器安装后与支架的贴合紧密，不会出现安装倾斜导致的检测角度偏差。下端的弧形支撑脚是辅助限位结构，当支架调整到合适角度后，支撑脚可以抵靠在安装基准面上，配合上端的铰接锁紧螺栓形成两点固定，避免设备运行过程中支架受振动出现角度偏移，保证检测位置的长期稳定性。设计过程中优先考虑了安装边界的适配性，上端铰接孔的孔径按照常规工业安装的M6、M8螺栓通用尺寸做了适配，整体厚度控制在10mm以内，不会占用过多的设备安装空间，

　　不管是在狭窄的设备内腔还是开阔的产线支架上都能完成安装。结构的受力路径做了针对性优化，从传感器安装位传递过来的振动载荷，会通过中部板身均匀分散到上端铰接点和下端支撑脚两个位置，不会出现局部应力过大导致的支架变形问题，长期使用也能保持安装精度。铰接位置的配合间隙控制在合理范围，既保证调整时的转动顺畅，也不会出现过大的旷量影响检测精度，锁紧后可实现完全固定，满足工业场景长期稳定运行的要求。
