工业设备用长条形不锈钢拉手结构设计

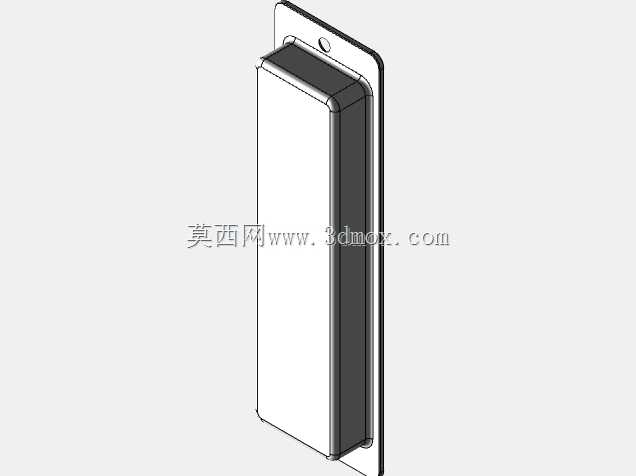

　　这款不锈钢拉手主要面向工业机箱、检测设备外门、传感装置防护壳体等场景的手动启闭需求，在各类需要频繁开合的工业设备防护结构上，这类拉手的握持手感、安装可靠性直接影响一线操作人员的使用体验。从结构设计来看，整体采用长条形窄边造型，主体握持段做了等截面圆角过渡处理，没有尖锐棱角，避免操作人员开合设备时被剐蹭，握持段的厚度经过反复校核，既保证成年男性手掌抓握时的贴合度，又不会因为厚度过大导致握持费力。安装端采用一体化延伸的挂耳结构，挂耳上预留沉头安装孔，安装时螺丝可以完全沉入孔位，不会突出表面勾挂线缆或者操作人员的工作服，安装孔的孔位公差按照IT7级精度控制，和设备门板上的预钻孔位匹配度高，不需要现场二次扩孔就能完成装配。

　　设计过程中优先考虑了不锈钢材质的加工特性，主体折弯处的内R角匹配常用钣金折弯模具的R值，不需要定制特殊模具就能完成折弯成型，有效降低批量加工的成本。安装边界方面，这款拉手的安装挂耳突出握持段背面的距离经过严格控制，适配1.2mm到2.5mm厚度的常见钣金门板，安装后握持段和门板表面保留足够的握持间隙，即使佩戴劳保手套也能顺利抓握，不会出现卡手的情况。在实际应用场景中，这类不锈钢拉手除了常规的工业机箱门使用，还可以适配各类传感检测设备的防护外罩、小型自动化设备的检修门、实验室仪器的侧开面板等位置，不锈钢材质本身的防锈特性可以适应车间内少量切削液飞溅、常规湿度环境下的使用需求，不需要额外做表面喷涂处理，

　　哑光质感的不锈钢表面也不容易残留指纹和污渍，日常维护只需要简单擦拭就能保持整洁。结构强度上，整体采用一体折弯成型工艺，没有额外的焊接接缝，避免了焊接位置容易生锈、强度不足的问题，按照常规使用场景的受力情况校核，单只拉手可以承受不低于15kg的垂直拉力，完全满足各类中小型设备门的启闭受力需求，不会出现长期使用后变形、断裂的问题。设计时还特意控制了整体的外形尺寸，长度方向不会占用过多门板表面空间，对于安装空间受限的小型传感设备壳体来说，不会和门板上的按钮、显示屏、接口等部件产生位置干涉，适配性更强。
