塑料加工用生态砖制备成型设备结构

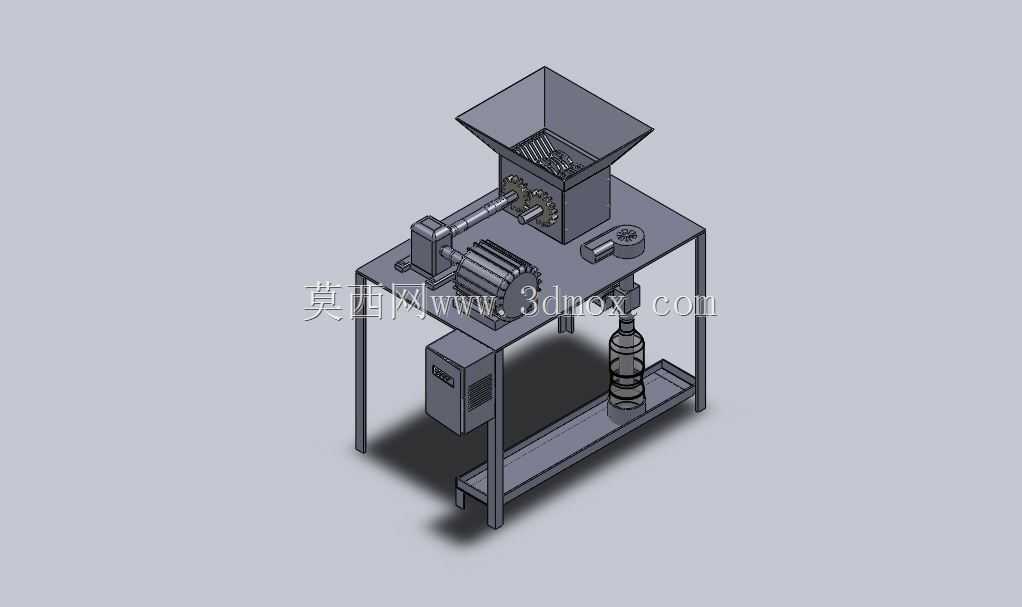

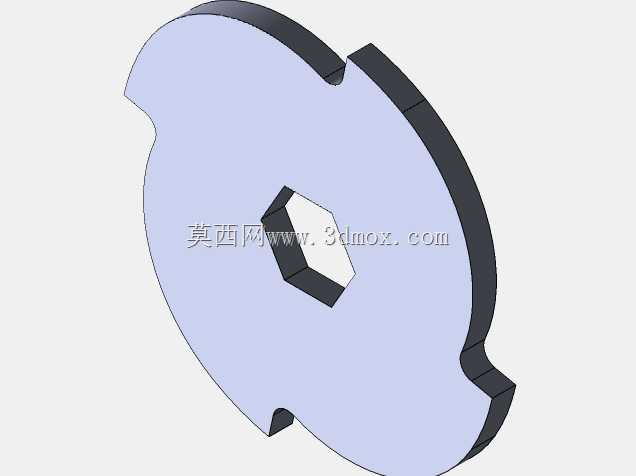

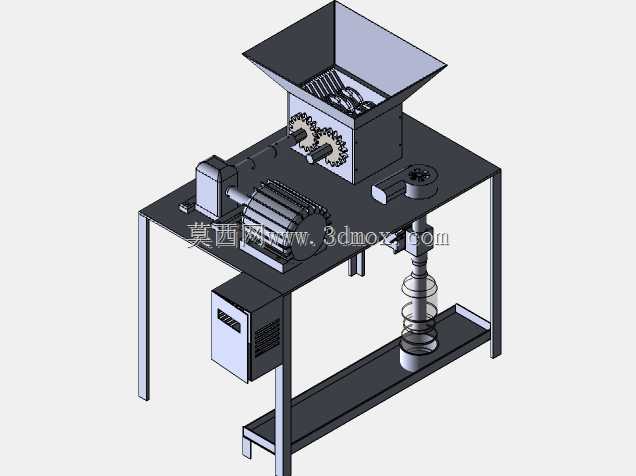

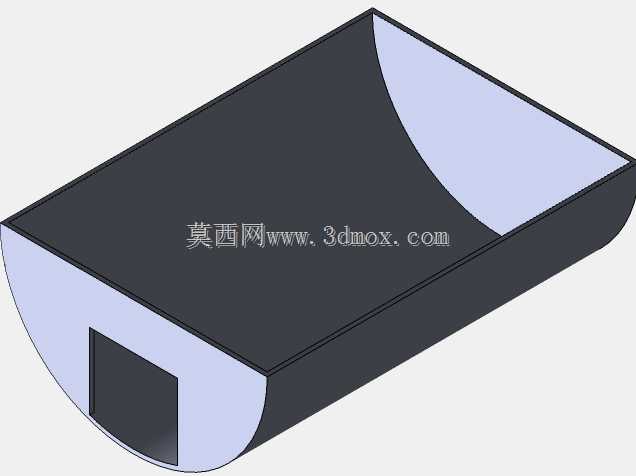

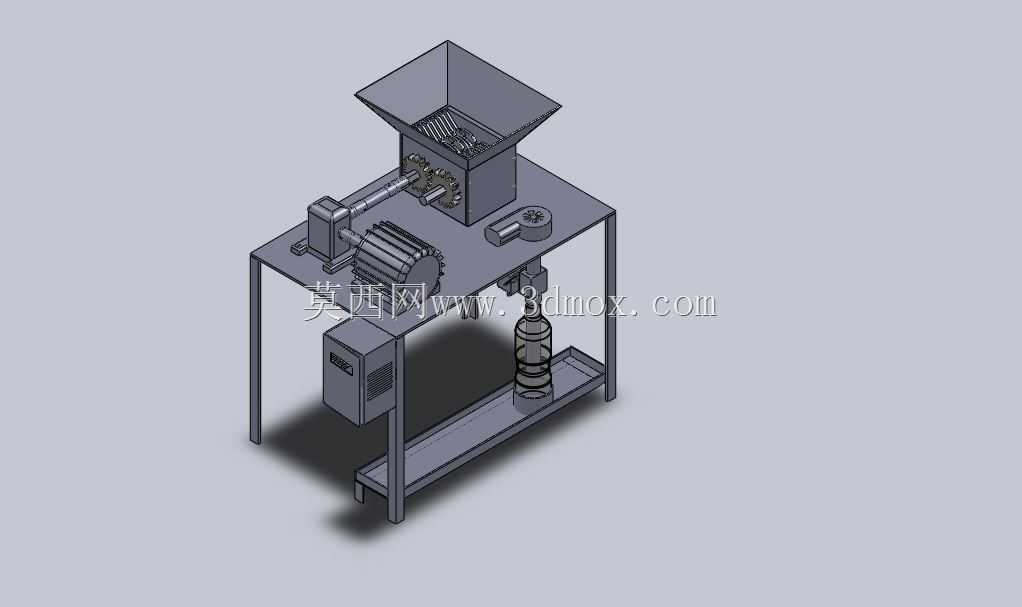

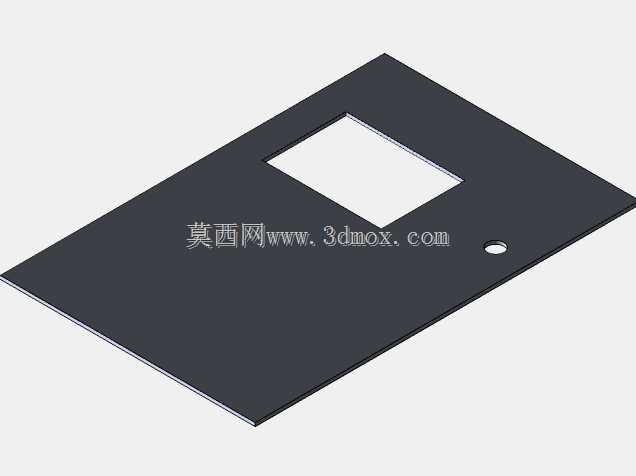

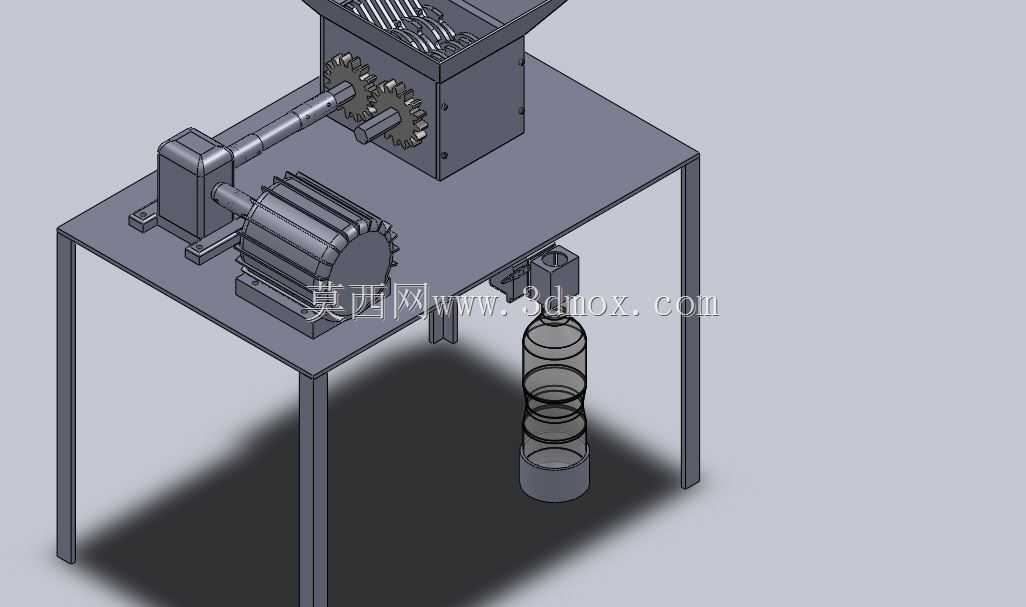

　　这款设备的结构设计围绕废塑料资源化制备生态砖的工艺链路展开，整体采用立式分层机架布局，上层操作台面集成进料破碎单元、挤出输送单元与控制模块，下层预留成品承接与储放空间，适配小型固废处理站点、社区资源化试点的场地安装需求，整体占地边界控制在1.2米见方范围内，台面作业高度设置为0.85米，符合人工辅助上料的人机工程要求，无需额外搭建操作平台即可完成日常作业。从功能实现逻辑来看，设备顶部的敞口式进料斗搭配内置对辊破碎结构，可直接投入收集来的废塑料碎片，破碎辊的齿形排布经过针对性设计，既能对硬质塑料块进行剪切破碎，也不会因软质塑料缠绕导致卡滞，破碎后的物料直接落入下方的螺旋输送腔，通过变螺距螺杆的挤压推送完成物料的压实与初步塑化，

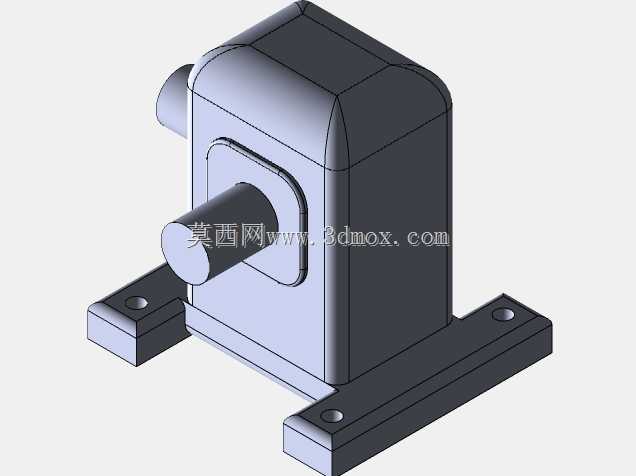

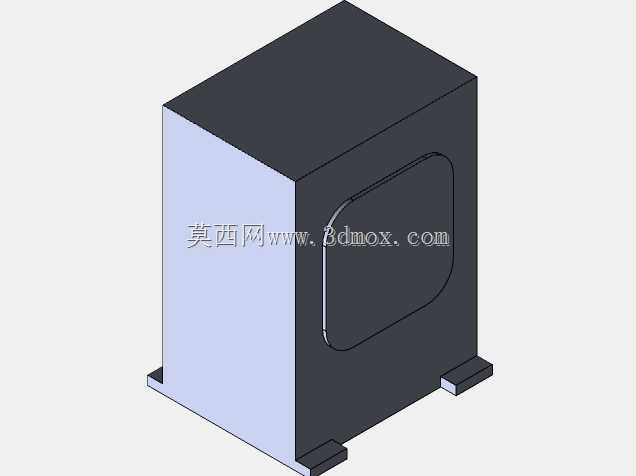

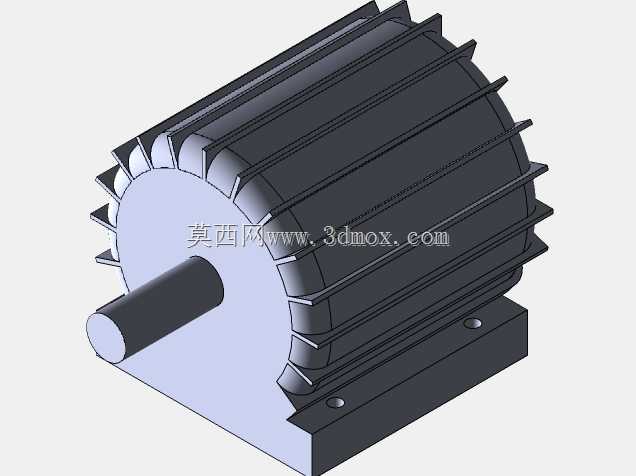

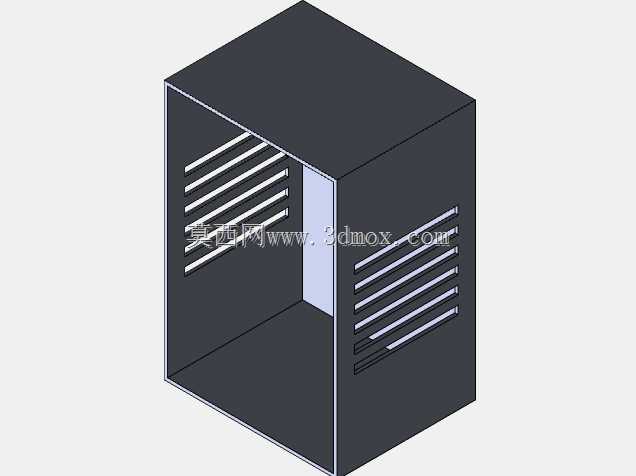

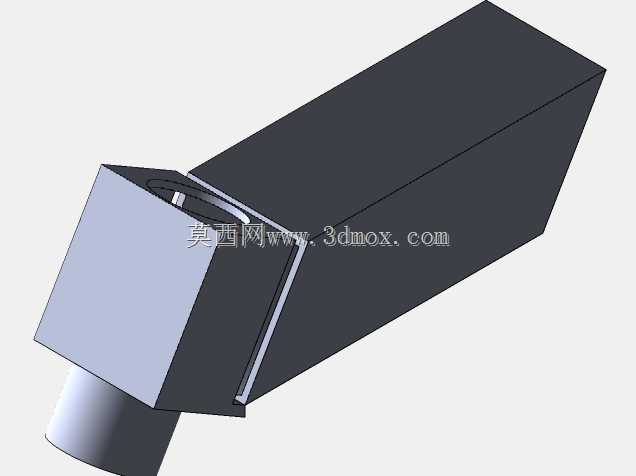

　　螺杆末端对接成型模口，可将压实后的物料连续挤出为标准规格的砖坯，下方承接位可直接放置收集托架，挤出的砖坯达到设定长度后可通过配套切割机构完成截断，整个作业流程无需多台设备转序衔接，大幅降低了小规模生态砖生产的设备投入成本。设计过程中充分考虑了小型作业场景的维护便利性，所有传动部件均采用外露式安装座固定在台面上，无需拆解机架即可完成轴承更换、辊齿清理等日常维护操作，控制电箱独立挂载在机架侧方，与物料作业区保持安全距离，避免粉尘进入电气元件引发故障，机架底部设置有可调式支撑脚，可在不平整的场地完成调平，保证螺杆与破碎辊的同轴度精度，减少运转过程中的异常振动。设备的动力单元采用卧式减速电机直连螺杆结构，相比皮带传动方案传动效率更高，

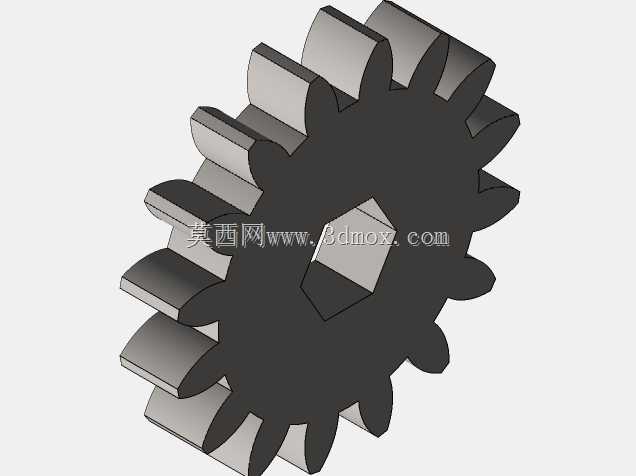

　　同时减少了传动部件的损耗，破碎辊的动力通过齿轮组从螺杆端同步引出，保证破碎转速与挤出转速的匹配性，避免出现物料积堵或者供料不足的情况，台面上还预留了添加剂投料位，可根据制砖配方需求在挤出过程中加入固化剂、色母等辅料，适配不同原料特性的生态砖制备需求。从安装适配角度来看，设备整体采用模块化组装结构，各功能单元通过螺栓固定在机架台面上，运输过程中可拆解为机架、进料单元、挤出单元、电箱四个模块，无需大型吊装设备即可完成进场组装，进料斗的敞口尺寸设置为0.4米见方，适配人工上料的操作范围，无需配套上料输送机即可完成小规模生产作业，成型模口采用快拆式固定结构，可根据所需砖型的尺寸规格更换对应模口，拓展设备的适用场景。
