门窗锁扣安装固定钣金支架结构

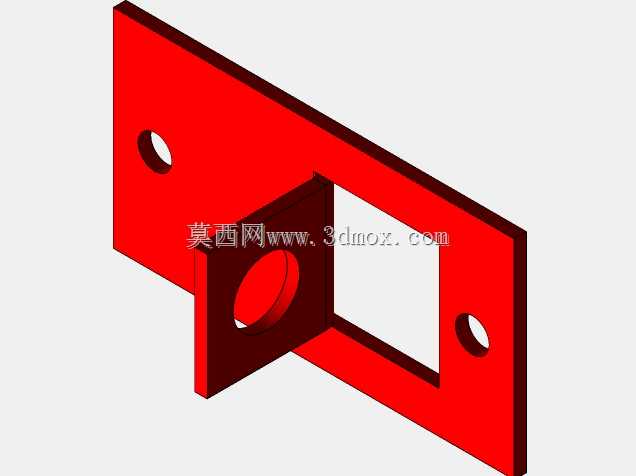

　　日常做门窗配套五金结构设计时，这类锁扣固定支架是很常见的小构件，别看着结构简单，实际安装适配、受力耐久的细节要抠的地方不少。先从安装边界说，这个支架的底板是平直安装面，两端预留的两个沉头安装孔，孔位间距是按照常规塑钢、铝合金门窗框的型材加强筋间距匹配的，安装时直接用自攻螺丝穿过沉孔锁进型材内衬的钢衬里，沉孔设计能让螺丝头完全埋入板面，不会突出干涉后续锁舌的滑动行程，这点很多新手建模时容易忽略，要么孔位没做沉头，要么孔距和型材内衬不匹配，装的时候要么螺丝打偏，要么锁体装上去晃荡。中间带圆孔的立板是锁芯的定位承托结构，圆孔的内径公差要控制在H7级别，刚好能套住锁芯的定位轴颈，限制锁芯的径向窜动，立板和底板是垂直折弯一体成型，

　　折弯处预留了合适的R角，避免冲压加工时出现应力开裂，同时立板的高度是按照锁舌弹出的最大行程设计的，不会因为立板过高挡住锁舌伸缩，也不会因为高度不够导致锁芯固定不稳，开关锁的时候出现旷量。底板中间开的方形镂空，一方面是减少钣金件的整体重量，降低材料成本，另一方面是给锁体尾部的接线或者联动杆留出避让空间，要是做实心底板，锁体装上去尾部会顶在板面上，没法完全贴合安装面，固定螺丝锁死之后容易把锁体外壳压裂。实际应用场景里，这类支架不光用在常规平开窗的窗锁上，一些小型设备的检修门、机柜侧门的锁具固定也能适配，只要安装孔距匹配，稍微调整下立板高度就能通用。设计的时候要注意折弯边的回弹量，普通冷轧钢板折弯90度的时候大概有1-2度的回弹，

　　建模时要提前把回弹补偿量算进去，不然做出来的支架立板歪，锁芯装上去是斜的，锁舌没法准确卡进锁座里。还有两个安装孔的位置，要距离底板边缘留出至少两倍板厚的距离，不然冲压开孔的时候边缘容易出现撕裂，安装的时候螺丝锁紧也容易把板边压变形。表面做喷塑处理的话，建模时还要预留0.1mm左右的涂层厚度，不然圆孔的实际尺寸会因为涂层堆积变小，锁芯轴颈插不进去。这类小冲压件的结构看着不复杂，但每一处尺寸都是和实际装配、加工工艺绑定的，脱离实际安装场景画出来的模型，看着外形对，实际生产装配上全是问题。
