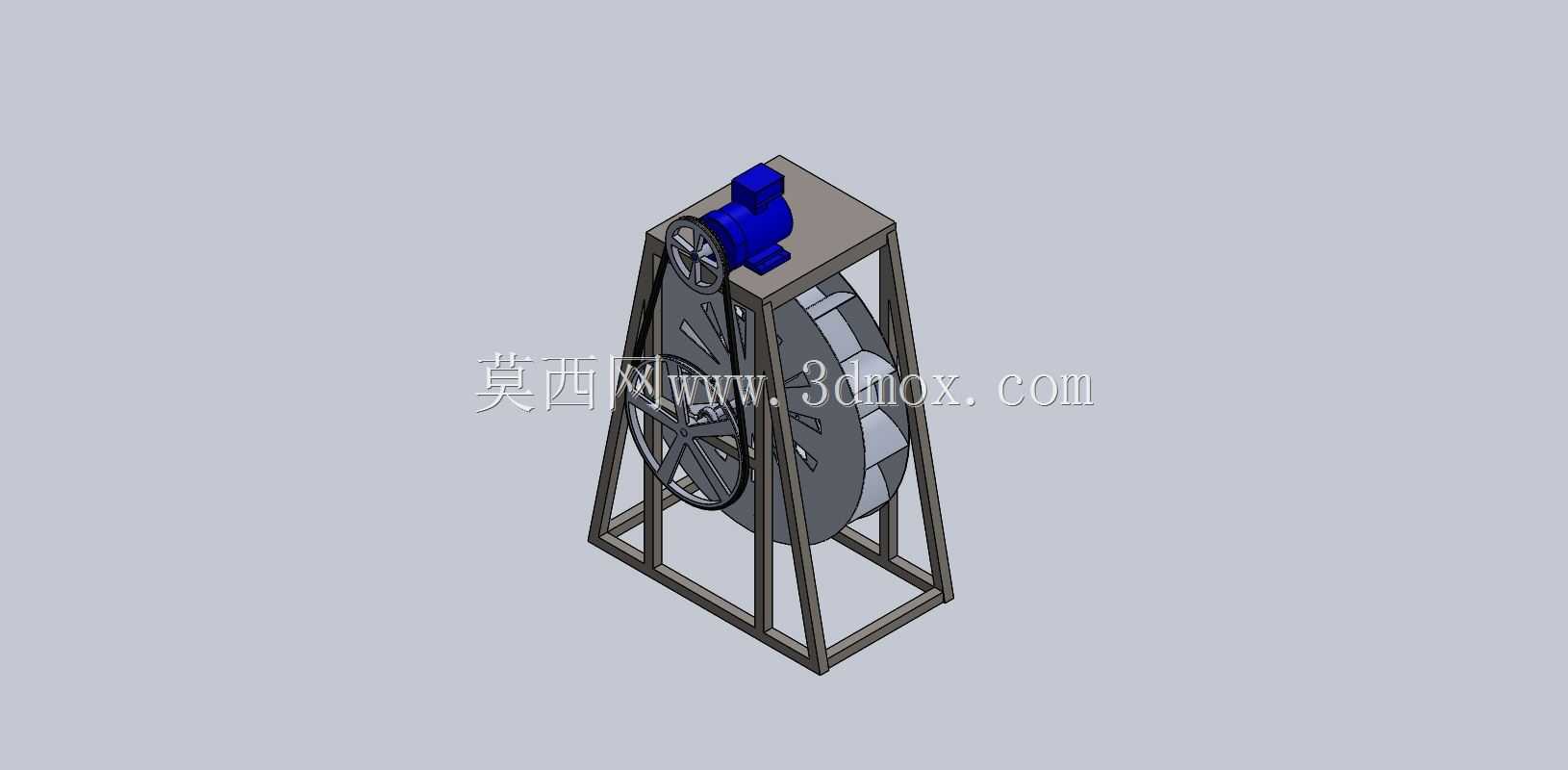

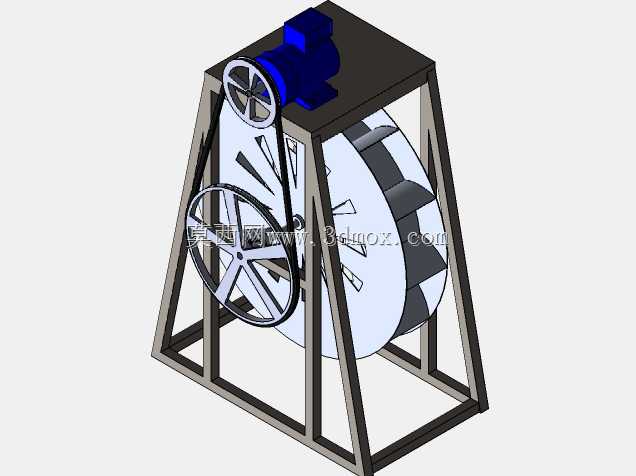

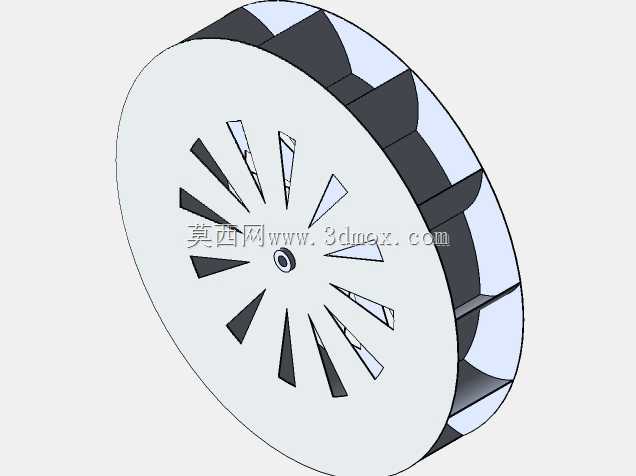

带轮传动立式机架传感装置结构

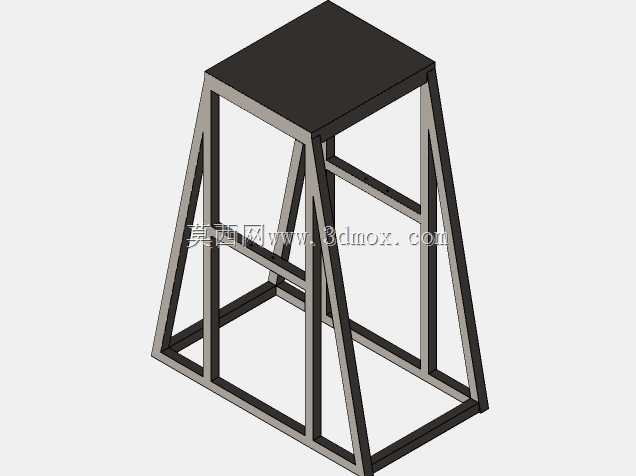

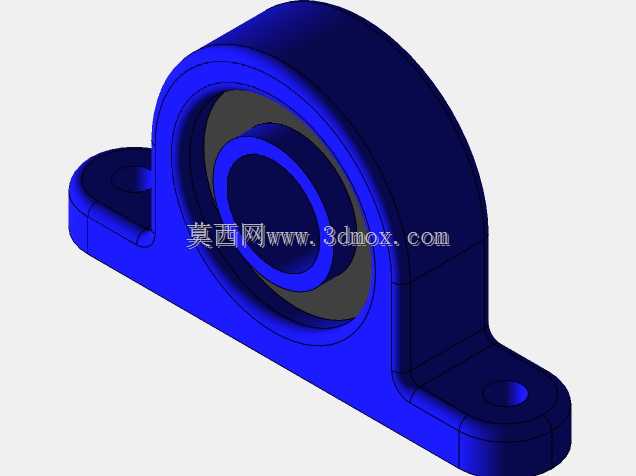

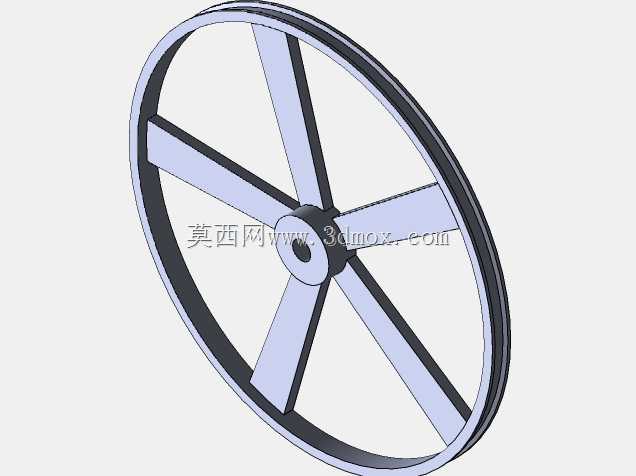

　　该结构的设计初衷是适配分散式小型动力采集场景下的传感监测需求，常见于户外小型水力动能监测、低转速传动系统的运行参数采集工位，整体采用方管焊接的立式桁架结构作为承载主体，框架采用等边矩形截面型材拼接，底部预留四个安装固定点位，可直接通过膨胀螺栓固定于混凝土基础或者钢制安装平台上，安装时需保证框架纵向垂直度偏差不超过千分之二，避免后续带轮传动出现偏磨掉带的问题。上部安装位预留了传感组件的固定接口，接口采用标准螺栓孔位布局，可适配不同外形尺寸的转速、振动类传感元件，传感元件的输出线缆可沿框架内侧的型材空腔走线，避免外露线缆被传动部件剐蹭破损。传动部分采用单级V带轮结构，大带轮安装于框架下部的悬臂轴上，轴端配置带座轴承作为转动支撑，

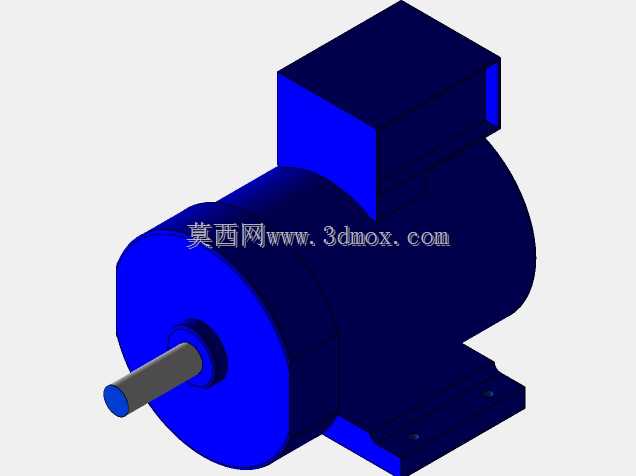

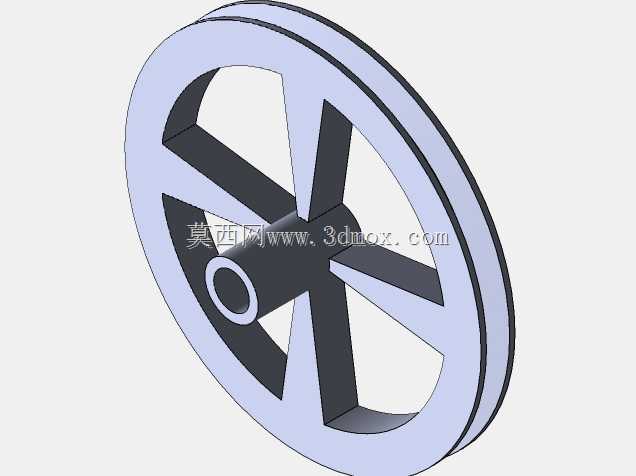

　　小带轮直接对接传感单元的输入轴，带轮中心距经过精准核算，既保证V带的张紧行程处于合理区间，也避免中心距过大导致的带体抖动问题，实际装配时可通过上部传感组件安装座的腰型孔调整中心距，完成V带张紧度的调节，张紧度以手指按压带体中部下沉10-15mm为适宜状态。框架侧面预留了防护网罩的安装点位，实际投产使用时可加装冲孔网罩将传动带轮完全封闭，防止运维过程中衣物、工具卷入传动结构造成安全事故。整体结构的外形尺寸控制在紧凑区间，横向占地宽度不足半米，纵向高度适配成人站立操作的视线高度，日常运维时无需登高即可完成传感元件校准、带轮磨损检查、V带更换等常规操作。结构设计时充分考虑了户外使用的工况，所有钢制构件表面均预留了喷塑处理的工艺余量，

　　焊接位置做了倒角清根处理，避免应力集中导致的框架开裂问题，下部大带轮的轮毂位置做了动平衡预留设计，实际加工时可根据转速需求做动平衡校正，降低高转速运行时的整体振动，保证传感元件采集数据的准确性。该结构可直接作为独立的传感监测单元使用，也可作为附属模块集成到小型动能发电、传动测试类设备中，安装时仅需对接输入动力端与传感信号输出线路即可完成部署，无需额外做复杂的结构适配。
