印刷工序用导柱式冲压工装结构设计

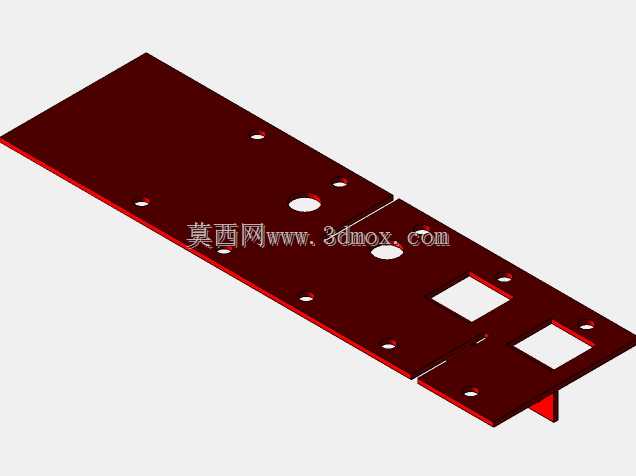

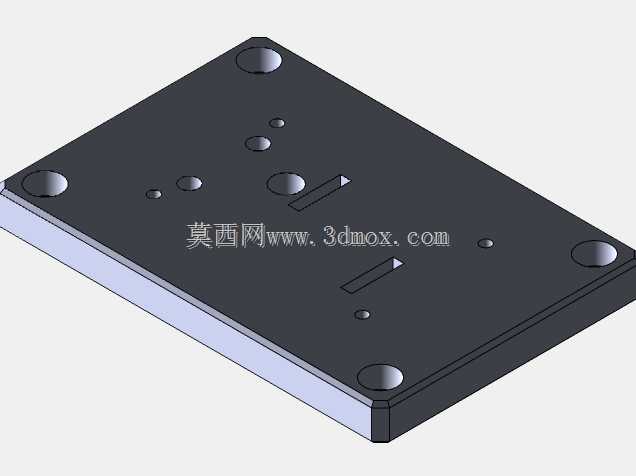

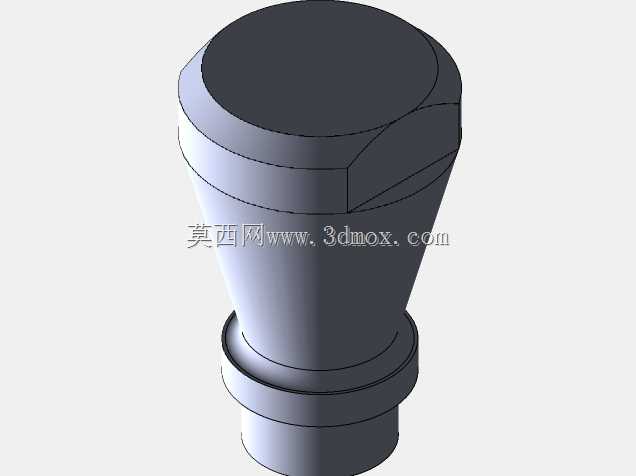

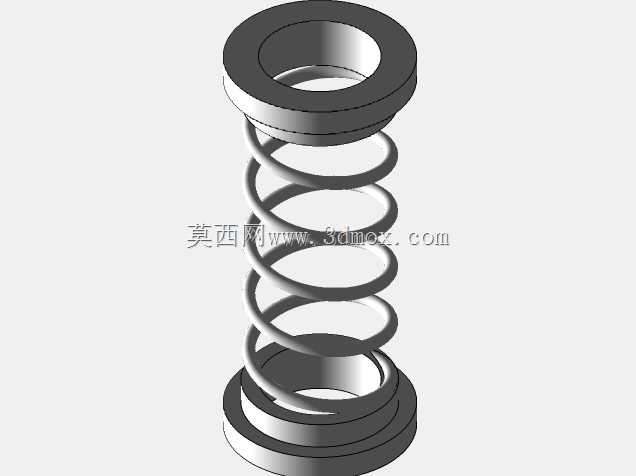

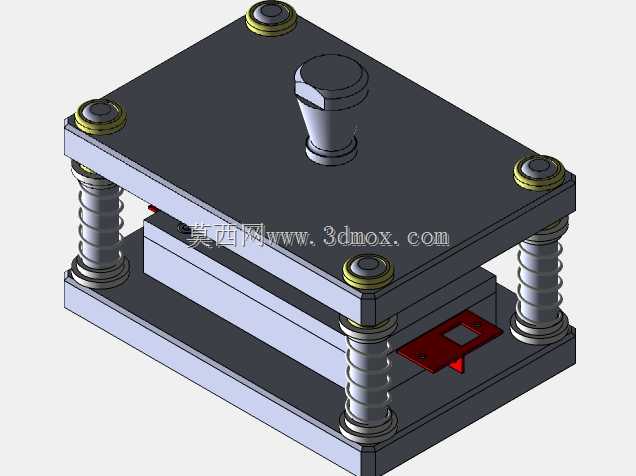

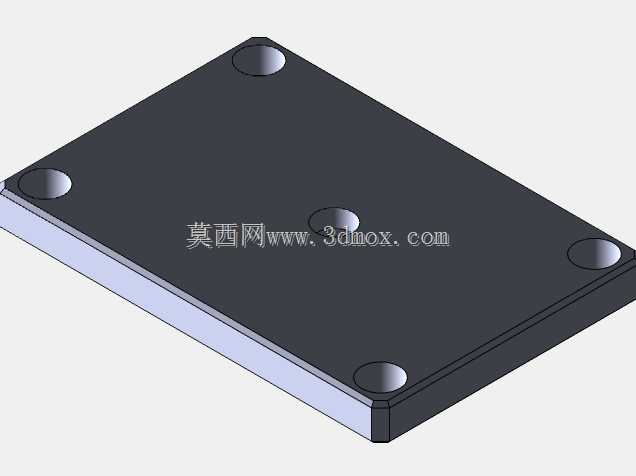

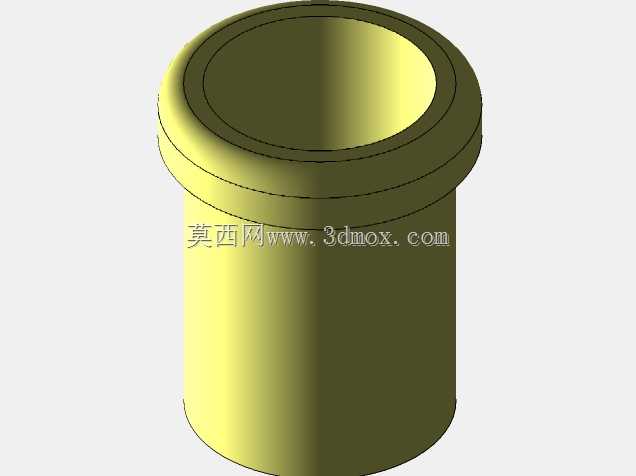

　　这套冲压工装主要面向印刷配套加工场景，针对薄型片状印刷基材的冲切、压型工序设计，可适配小尺寸印刷标识、定位片的批量压制作业，在印刷后道加工环节，能完成基材与承载件的精准压合、外形冲切，替代人工对位压合的低效作业模式，保障批量加工时的形位公差一致性。整套结构采用标准的三板式模架布局，上下模座通过四角的导柱导套实现精准导向，导柱外侧配套等刚度矩形螺旋弹簧，为上模提供均匀的复位弹力，避免开模过程中出现卡滞、偏斜问题，模座上的导套采用带肩压入式安装，与模座孔位采用过盈配合，保障长期往复运动下的导向精度不发生偏移。上模座中心设置模柄结构，可直接与压力机滑块的安装孔位配合，无需额外加装连接法兰，适配市面多数通用开式压力机的安装接口，

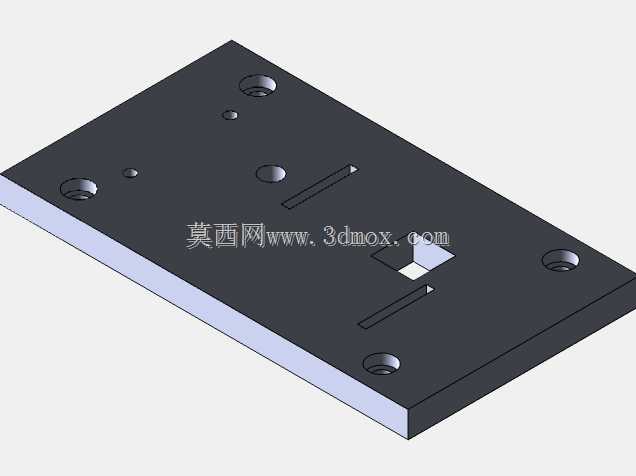

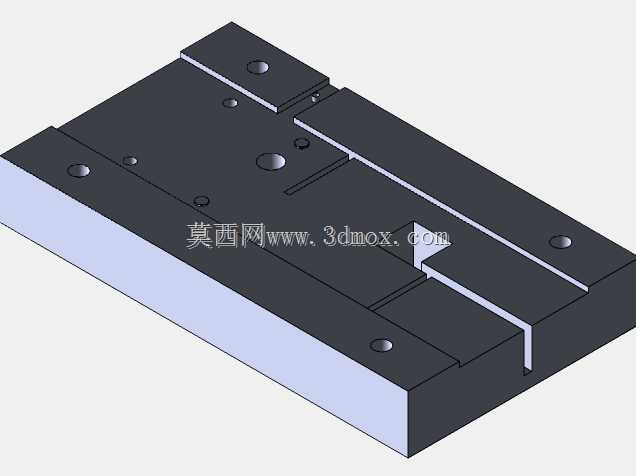

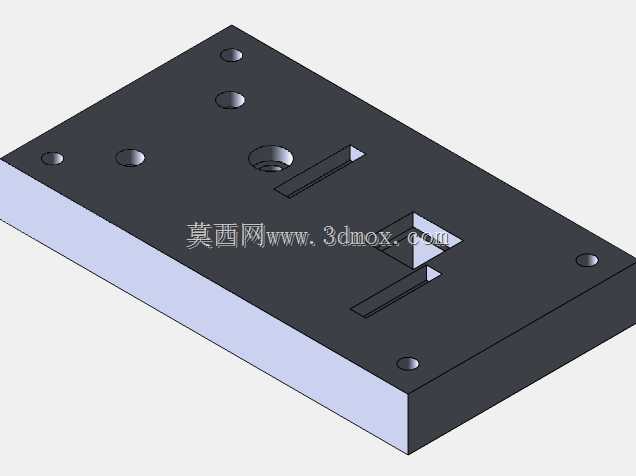

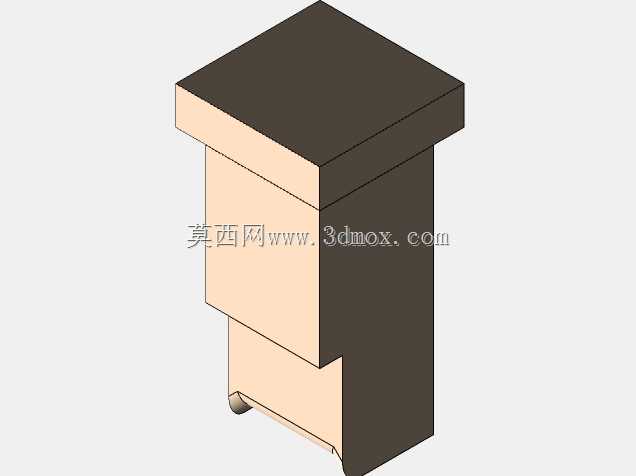

　　模柄与上模座采用同轴度定位设计，装配时可快速找正，减少上机调试的辅助时间。下模座设置有工件定位槽与出料避让缺口，待加工的印刷基材可通过侧边定位块快速定位，冲切完成的成品可通过缺口位置快速取出，下模的成型凹模采用嵌入式安装，磨损后可单独拆卸更换，无需整体报废模架，降低长期使用的维护成本。设计过程中优先考虑了作业时的操作安全性，上下模合模行程内的弹簧外侧预留足够安全间隙，避免作业人员误触夹手，模架整体的闭合高度、开模行程均按照常规小吨位压力机的参数区间匹配，无需对现有设备做改造即可直接上机使用。模架的上下安装面均做平面度精加工处理，安装时可直接与压力机的工作台面、滑块面贴合，无需额外加装垫板，

　　四角的连接螺栓孔位按照通用模架的安装孔距设计，可适配不同规格的快速夹模装置。整套结构的受力点均做加强处理，上模座对应模柄的位置设置加厚承压区，避免长期冲压受力出现凹陷变形，下模座的成型区域做局部淬火处理，提升刃口与成型面的耐磨性能，弹簧的预压量按照冲压力度需求做匹配设计，开模时可带动上模快速复位，不会出现带料、粘模的问题。针对印刷类薄材的加工特性，下模定位面设置细微的防滑纹理，避免送料过程中基材出现偏移，合模时上下模的压合面平行度控制在合理公差范围内，保障冲切后工件无飞边、压痕均匀，不会损伤印刷面的涂层与标识。
