LEM油管安装固定支撑支架结构设计

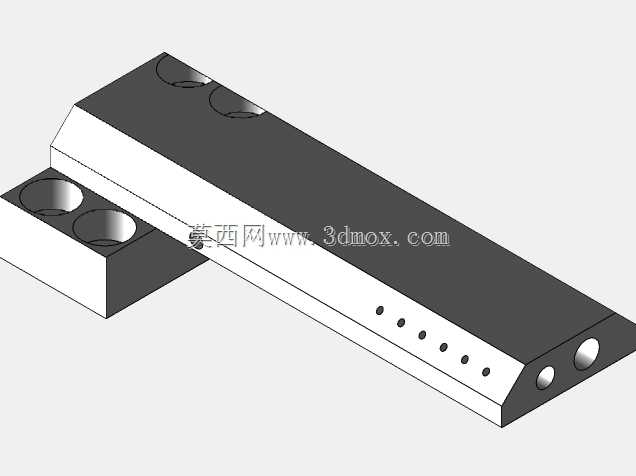

　　该支撑结构主要应用于流体管路系统中LEM规格油管的布设场景，常见于工业液压站、自动化产线流体输送单元、中小型设备的油路排布环节，核心作用是为油管提供稳定的侧向支撑与定位，避免管路在流体脉动、设备运行振动的长期作用下出现窜动、接口松脱、管壁磨损等问题，同时可配合密封填料实现管路穿装位置的间隙填充，阻隔外部粉尘、切削液等杂质进入设备内部腔体。从结构设计逻辑来看，整体采用L型折弯式的一体化承载构型，短边侧设置两个同轴沉头安装孔，可直接通过内六角螺栓将支架固定在设备侧壁、安装基板或者油路集成块的预制螺孔上，沉孔结构能够保证螺栓头完全沉入支架平面内，不会突出安装面干涉周边其他部件的布设，安装孔的孔位公差按照IT7级精度控制，

　　可适配常规M6规格的紧固件，安装时无需额外扩孔或者调整位置，能够直接对位预装。长边侧作为油管的承载与导向段，沿长度方向均匀排布了多个小孔径定位孔，这些孔位可根据实际穿装的油管数量、排布间距选择对应位置穿装固定扎带或者管卡，单根支架最多可同时固定6路同规格的LEM油管，也可根据现场管路的实际走向，灵活选择部分孔位固定单路或者多路油管，适配不同的油路排布需求。支架的末端做了斜切收边处理，一方面能够减少支架整体的重量，降低安装位置的负载，另一方面可以避开周边管路接头、阀体等突出部件，避免安装时出现结构干涉。长边的两个端面分别设置了定位销孔，当多段支架需要拼接延长使用时，可通过圆柱销实现快速对位拼接，拼接后的支架平面度误差可控制在0.

　　1mm以内，不会出现管路支撑面错位导致的油管弯折问题。与支架配合使用的密封填料为耐油橡胶材质，可填充在油管与支架穿装孔的间隙位置，既能够缓冲油管运行时的微幅振动，也可以实现穿装位置的密封，适配的油管外径范围在6mm到12mm之间，安装时可根据油管的实际外径裁剪对应尺寸的填料塞入间隙，无需定制专用密封件。从安装边界来看，支架短边的安装面到长边承载面的垂直高度为25mm，长边总长度为120mm，宽度为20mm，安装时需要预留的最小操作空间为长边外侧30mm、短边上下侧各15mm，即可满足螺栓紧固、管路穿装的操作需求，不会因为空间不足导致安装困难。整体结构的壁厚设置为3mm，采用铝合金材质加工时，单路油管的最大承载重量可达5kg，完全能够满足常规低压油路的支撑需求，若应用于高压油路场景，可更换为不锈钢材质加工，壁厚保持不变即可将承载能力提升一倍，适配更高压力等级的管路支撑需求。
