卫生级4英寸盲孔卡箍套圈垫圈组件

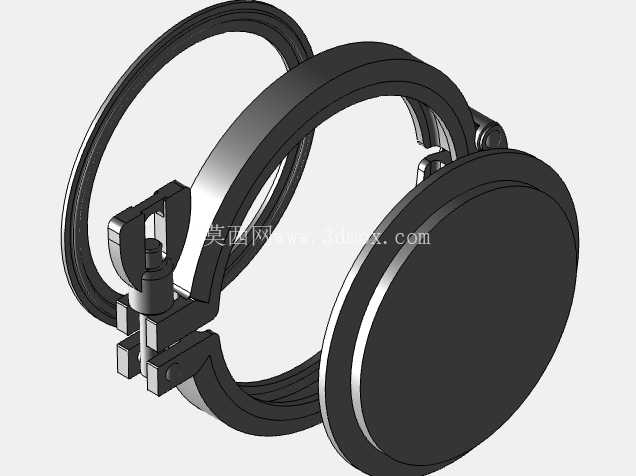

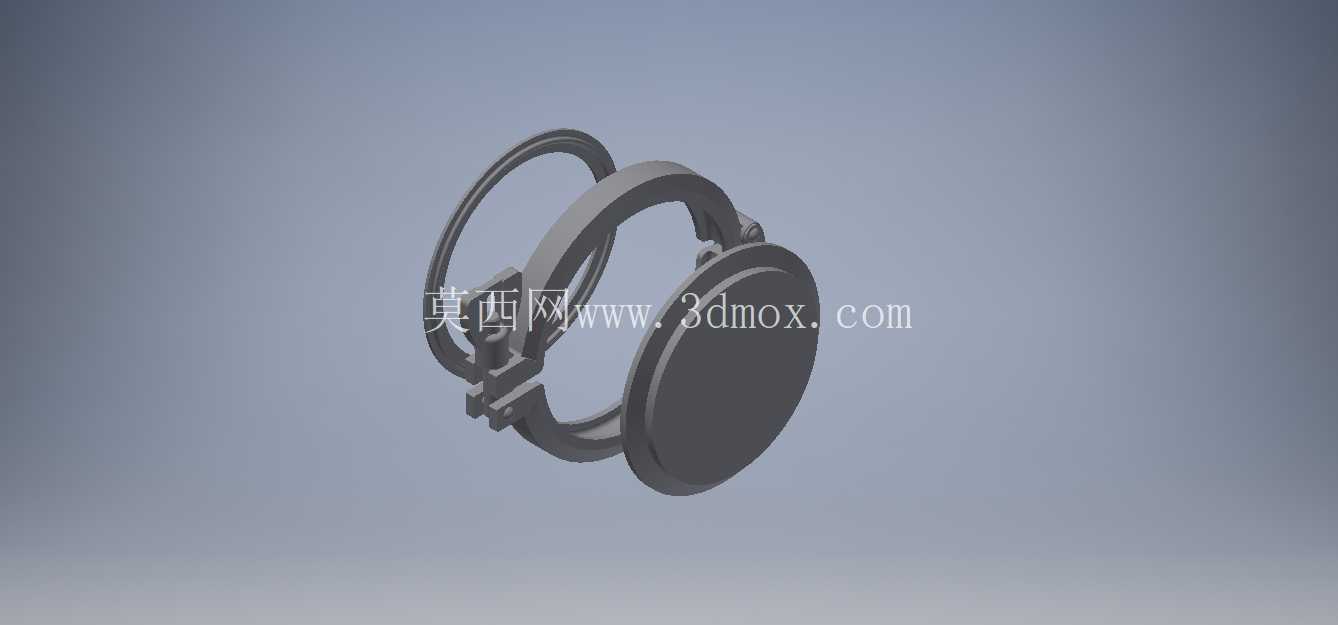

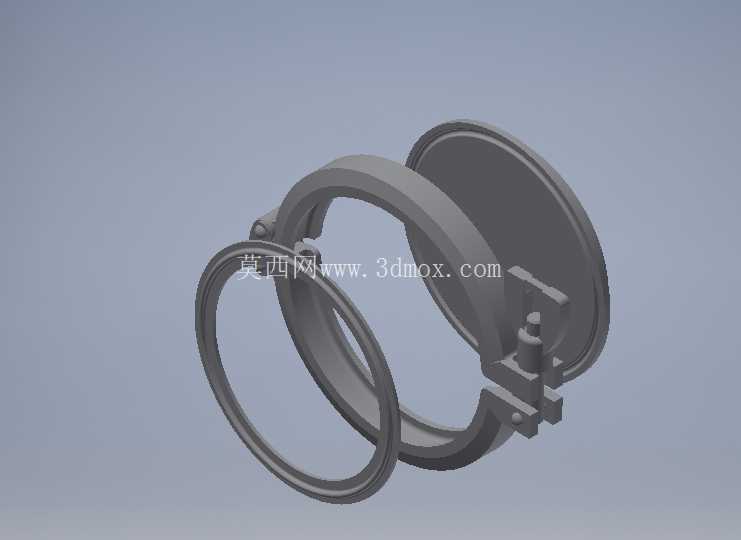

这套卫生级4英寸规格的盲孔套圈、卡箍套圈与垫圈组合件，是洁净流体输送管路系统中常用的末端封堵与快接连接构件，广泛应用在食品饮料加工、生物制药、日化生产等对管路洁净度有严苛要求的生产场景中，多用于需要临时或长期封闭管路末端、预留工艺接口的工位，配合同规格的卫生级快装接头使用，可实现无死角的密封连接，避免物料残留滋生细菌，满足CIP原位清洗、SIP蒸汽灭菌的工艺要求。

从实际使用场景来看，这类组件常布置在配料罐进出料管路末端、纯化水输送支管端头、无菌介质输送管线的预留接口位置，日常生产中可通过卡箍的快拆结构快速打开封堵端，完成取样、排残、临时接料等操作，相比传统螺纹连接或法兰焊接的封堵结构，拆装效率提升60%以上，且连接位置没有螺纹缝隙、焊接焊道等容易积存物料的结构，能有效降低管路系统的污染风险。

产品的功能特性围绕洁净密封与快装快拆设计，其中盲孔套圈作为封堵主体，端面采用高精度平面加工，表面粗糙度达到Ra0.8以下，配合垫圈使用时可实现均匀的面密封，在0-1.0MPa的工作压力范围内无渗漏；卡箍套圈采用抱合式结构，内侧的楔形卡槽可同时卡入两个对接套圈的外翻边，拧紧卡箍螺栓时可通过楔形面的挤压作用，让两个对接端面紧密压合在垫圈两侧，保证密封可靠性；垫圈采用卫生级弹性材质，截面为标准的快装垫圈轮廓，受压后可完全填充两个套圈端面之间的间隙，不会出现向内突出遮挡管路通径、或是向外溢出积存污物的问题。

设计过程中首先遵循卫生级管路的通用设计规范，所有与物料接触的表面均做圆弧过渡处理，不存在小于90度的内角缝隙，套圈的外翻边尺寸严格匹配4英寸卫生级快装接头的通用标准，可与市面上绝大多数同规格的快装弯头、三通、阀门直接适配，不需要额外加工转接件。卡箍的铰接结构做了间隙优化，开合过程中不会出现卡滞，锁紧螺栓的位置做了下沉处理，避免突出结构磕碰操作人员，同时螺栓采用防松设计，设备运行过程中出现管路振动时也不会发生松脱渗漏。

外形尺寸与安装边界方面，这套组件适配公称通径DN100的4英寸卫生级管路，套圈的外翻边外径为119mm，配合标准卡箍安装后，整体的径向最大尺寸为145mm，轴向总长度根据盲孔端的深度设计为32mm，安装时只需要在管路末端预留出50mm的操作空间，即可完成卡箍的拆装操作，不需要额外的大型工具，只用普通扳手拧紧卡箍螺栓即可达到密封要求的锁紧力矩。盲孔端的背面做了加厚处理，可承受管路内的水锤冲击，在瞬时压力达到1.5MPa时也不会出现变形开裂的问题，垫圈的厚度为5mm，压缩量控制在1mm左右，既可以保证密封效果，也不会因为过度压缩导致垫圈变形失效。

在三维建模过程中，所有配合面的尺寸公差均按照卫生级管件的行业标准设定，卡箍与套圈的卡槽配合间隙控制在0.2mm以内，既可以保证安装时的顺畅度，也不会因为间隙过大导致对接时出现偏心，影响密封效果。模型中还原了卡箍的铰接销轴、锁紧螺栓等细节结构，可直接用于管路系统的装配干涉检查，也可以作为快装连接结构的设计参考，帮助设计人员快速完成洁净管路系统的布局设计，减少标准件建模的重复工作量。
