小型罐式搅拌装置结构设计方案

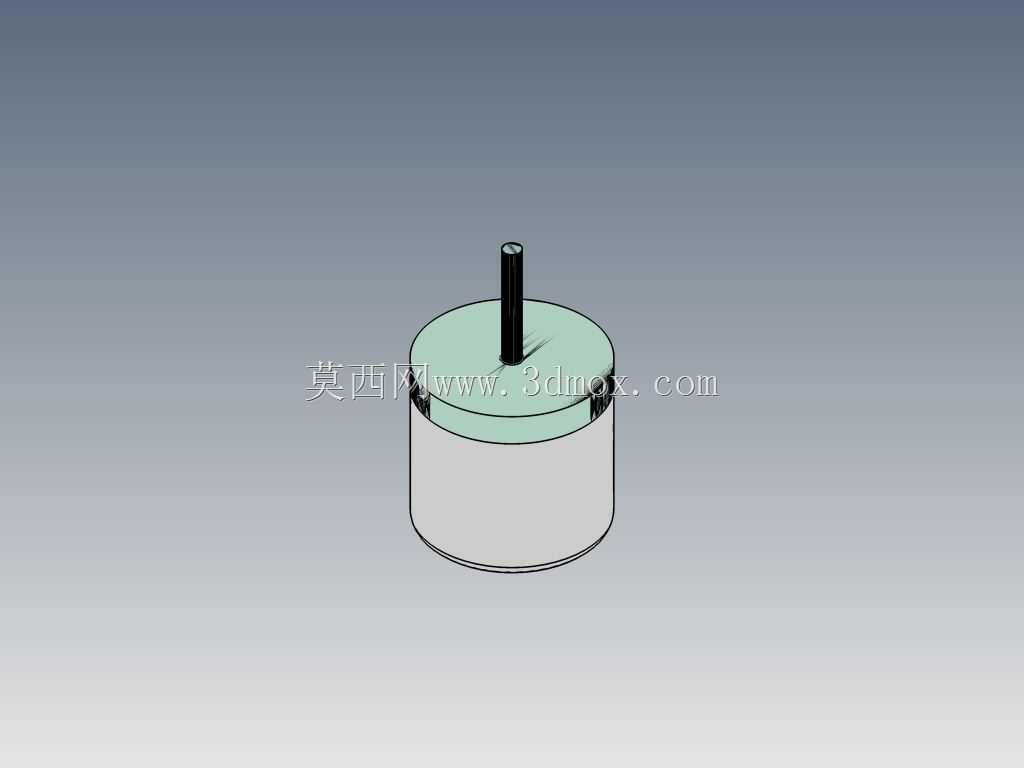

　　这款小型罐式搅拌结构，最初是针对实验室小剂量试剂混合、小批量样品预分散场景做的方案，在精细化工、食品配料小样制备、医药制剂小试环节都能找到适配场景，区别于大型生产用搅拌设备，它的核心定位是小容积、低处理量下的均匀混合，不需要配套复杂的安装机架，可直接放置在实验台或小型工位台面上使用。从结构设计逻辑来看，整体采用立式同轴布局，搅拌轴从罐体顶部中心垂直伸入罐内，罐体为直筒带平底的结构，顶部设置半开式罐盖，既可以避免搅拌过程中液体飞溅，也能预留加料口位置，方便搅拌过程中补充少量物料。设计时特意控制了罐体的外径尺寸，整体占用台面空间不超过常规A4纸张范围，罐体高度与直径比例控制在1.2:1，这个比例是经过多次小试验证的，

　　对于低粘度到中等粘度的流体，在常规搅拌转速下不会出现中心漩涡过深、物料贴壁堆积的问题，能保证罐内上下层物料都能参与循环混合。搅拌轴的直径选型做了冗余校核，针对小功率驱动的场景，轴的挠度控制在允许范围内，即使长时间连续运转，也不会出现轴端摆动碰擦罐壁的问题，轴与罐盖的配合位置预留了密封件安装槽，可以根据接触物料的腐蚀性、卫生等级要求，选配橡胶密封、四氟密封或者食品级硅胶密封件，适配不同工况的密封需求。罐体底部做了微小的圆角过渡，没有直角死角，一方面能减少物料在罐底角落的残留，方便使用后的清洗作业，另一方面也避免了直角位置的应力集中，即使罐体采用薄壁塑料或者薄不锈钢加工，也能满足盛装液体的强度要求。在安装边界上，

　　这款搅拌装置不需要额外做地脚固定，依靠自身罐体的重量就能保持运转稳定，驱动部分可以直接连接在搅拌轴顶端，适配小型减速电机或者气动马达，不需要复杂的传动结构，整体拆装非常方便，罐盖与罐体采用卡扣式连接的预留设计，不需要额外工具就能打开罐盖，清理内部或者更换搅拌桨都很便捷。针对不同的物料混合需求，搅拌轴下端可以更换不同形式的搅拌桨，比如针对低粘度液体的桨叶式、针对高粘度膏体的锚式，罐体本身的结构不需要做任何改动，只需要更换桨叶就能适配不同的混合工况，这种模块化的设计思路，能大幅降低小批量使用场景下的设备投入成本，也减少了备件的存储压力。实际使用中，这款结构的物料装填量控制在罐体总容积的70%左右是最优区间，

　　既能保证搅拌过程中物料不会溢出，也能让搅拌桨完全浸没在物料中，避免空转打料带来的飞溅和混合效率下降问题，对于需要控温的场景，罐体外侧还可以预留夹套安装空间，不需要改动主体结构就能加装加热或者冷却夹套，满足小试过程中的温度控制需求。
