带60度法兰连接的低压蒸汽输送弯管

　　在工业蒸汽输送、工艺流体管路布设场景中，带角度的法兰连接弯管是改变管路走向、衔接不同走向管线的核心承压部件，这类部件的结构合理性直接决定管路系统的运行稳定性与使用寿命。本次设计的60度弯管采用低碳钢作为基材，适配内径40毫米的管路通径，两端自带标准法兰连接结构，无需额外焊接转接接头即可直接与同通径的法兰管路、阀门或设备接口完成对接，安装时仅需匹配对应规格的螺栓紧固件、密封垫片即可完成装配，能有效减少现场焊接作业量，降低管路安装的施工难度与焊缝泄漏风险。

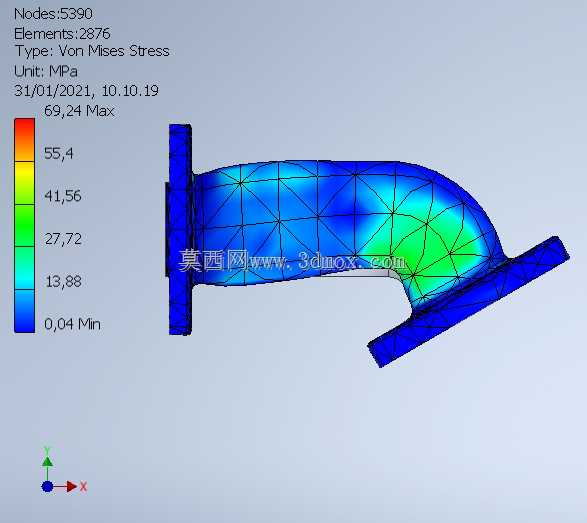

　　设计过程中首先结合10兆帕高压蒸汽的输送工况开展受力校核，通过有限元应力分析明确结构受力薄弱区域，从应力云图可以直观看到，弯管的圆弧过渡颈部是应力集中的核心位置，初始应力峰值出现在该区域，这一位置也是管路长期运行中最容易出现冲刷磨损、应力开裂的部位。针对这一特性，设计阶段针对性调整了弯管弯曲段的曲率半径，避免过小弯曲半径造成的流体阻力陡增与局部应力叠加，同时对颈部区域做了壁厚加厚处理，在不额外增加过多整体重量的前提下，提升薄弱位置的承压能力与抗冲刷性能。

　　从安装边界来看，两端法兰的连接孔位、密封面尺寸均匹配常规40通径中压法兰的标准参数，安装时无需对相邻管路做额外改型，弯管整体的轴向、径向尺寸经过紧凑化设计，在满足60度转向需求的同时，尽可能压缩安装占用空间，适配厂区内管路排布紧凑、安装空间受限的布设场景。流体通过弯管时，平滑的圆弧内壁能减少流体湍流的产生，降低高压蒸汽对管壁的冲蚀速率，配合法兰端面的密封结构设计，能有效避免高压流体在转向位置出现泄漏问题。

　　这类弯管可广泛应用于化工生产蒸汽供给、工业锅炉蒸汽输送、暖通空调高压管路、工艺流体输送等场景，相比焊接式弯管，法兰连接的形式也更便于后期管路检修、部件更换，无需切割管路即可完成弯管的拆装替换，能有效降低后期运维的时间成本与材料成本。设计中充分考虑了材料延展性与强度的匹配性，低碳钢材质本身具备良好的焊接性能与塑性变形能力，即使在管路存在轻微安装错位、运行中产生小幅振动的情况下，也能通过微量形变抵消部分附加应力，避免脆性断裂问题的发生，适配多数工业常规中低压流体输送管路的使用需求。
