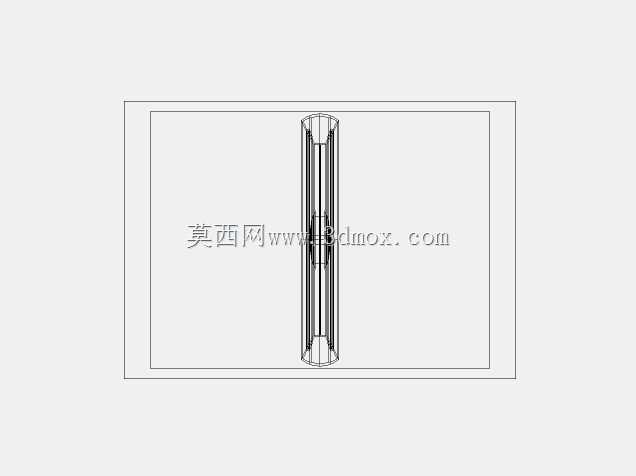

17寸轮辐结构运动仿真三维设计

　　在地面行走类装备的行走系统设计中，轮组结构的合理性直接决定装备运行的平顺性与承载可靠性，本次呈现的17寸规格轮体结构，重点围绕车轮滚动过程的运动逻辑做了完整的结构还原，可直接用于行走系统的运动干涉校验、动态载荷传递路径分析场景。从设计思路来看，该轮体采用对称式辐条布局，整体轮廓严格匹配17寸轮辋的安装边界，轮辐沿轮心呈放射状均匀分布，每根辐条的截面做了等强度过渡处理，既保证轮体承受垂向冲击时的结构刚度，也尽可能降低轮体自身的转动惯量，适配中小载荷行走装备的动力匹配需求。实际应用场景中，这类轮体结构可覆盖短途代步装备、轻型作业移动平台、小型无人巡检车的行走轮选型参考，建模过程中完整还原了轮辋与辐条的连接过渡圆角，

　　避免应力集中导致的结构失效问题，同时预留了标准轮轴的安装孔位，安装边界与常规轮毂轴承的配合尺寸做了适配，可直接对接现有行走桥的安装接口。做运动仿真设计时，轮体的旋转中心与轮轴安装孔保持严格同轴，滚动过程中轮辋外圆的径向跳动公差控制在常规行走轮的通用要求范围内，辐条之间的镂空区域既满足轻量化需求，也能在轮体滚动过程中减少风阻影响，同时为制动组件的安装预留足够的径向空间，不会出现轮体转动时与制动卡钳、挡泥板等周边部件的运动干涉。从结构细节来看，轮辋的唇边结构完全适配常规充气轮胎的安装尺寸，胎圈座的角度与直径公差符合通用轮辋的设计规范，不需要额外修改即可匹配对应规格的轮胎模型做整体装配校验；轮心的安装法兰面做了平整化处理，

　　连接孔的分布圆直径匹配常规轮毂的连接标准，装配时不需要额外做转接结构即可完成与驱动轴、转向节的对接。针对轮体运动过程的受力特性，建模时对辐条与轮辋、辐条与轮心连接的位置做了局部加厚处理，这两个位置是轮体承受冲击载荷时的应力集中区域，加厚处理后可有效分散路面传递的冲击载荷，避免长期交变载荷作用下出现结构疲劳开裂的问题。整个模型的结构完全按照实际机加工与成型工艺的要求做了细节还原，没有出现无法落地的工艺死角，不管是做虚拟样机的运动仿真验证，还是作为轮组改型设计的基础模型，都能直接对接后续的工程化设计流程，不需要做过多的结构调整即可投入实际项目的设计参考。
