双耳铰接式安装固定支座结构设计

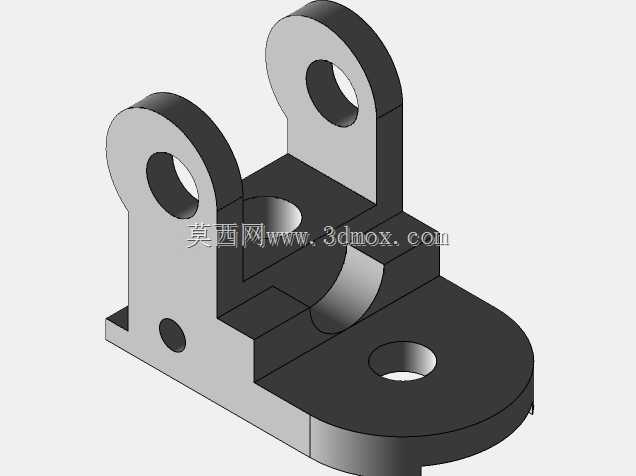

　　这类双耳铰接支座在工业自动化生产线、小型传动机构、检测设备的传感组件安装场景中十分常见，核心作用是为需要小角度摆动调整的功能部件提供稳定的铰接支撑与安装基准，避免部件运行过程中出现偏移、晃动，保障运动轨迹的精度可控。从结构设计逻辑来看，支座整体采用一体化铣削成型的结构思路，底部设置带单安装孔的半圆延伸安装面，可通过单螺栓配合定位销完成与设备安装基面的固定，预留的安装间隙允许安装时根据实际装配需求微调支座的周向角度，降低现场装配的对位难度。上部两个对称布置的带孔立耳是核心功能区域，两立耳的同轴度公差控制在0.02mm以内，铰接孔的内壁粗糙度设计为Ra1.6，既可以保证铰接销轴穿装顺畅，也能减少销轴转动过程中的磨损，延长部件的使用寿命；

　　立耳与底部安装基座之间设置了三角加强筋结构，在不额外增加整体壁厚的前提下，大幅提升立耳的抗侧向载荷能力，避免铰接部位受径向力时出现立耳变形、孔位错位的问题。基座中部设置的弧形避让槽，是为了匹配被支撑铰接件的摆动轨迹，防止部件摆动过程中与支座本体发生运动干涉，槽体的弧度完全匹配铰接件的最大摆角轮廓，预留了0.5mm的安全间隙，既不会出现干涉卡滞，也不会因间隙过大导致整体结构紧凑性下降。从安装边界来看，支座整体高度控制在适配小型传感组件安装的尺寸区间，底部安装面的平面度公差为0.03mm，保证安装后与基面贴合紧密，不会出现安装翘曲；立耳上的铰接孔孔径适配常规标准圆柱销轴，无需额外定制连接件即可完成装配，降低配套采购成本。在实际应用中，

　　这类支座可直接用于光电传感器、位置检测开关的摆动安装支架，也可作为小型连杆机构的端部铰接支撑，在轻工机械、检测设备、小型输送线的辅助机构中都能适配，结构没有冗余设计，所有特征都服务于安装固定、铰接支撑、运动避让三个核心功能，建模过程中所有倒角、圆角都按照实际机加工工艺要求设置，避免出现无法加工的尖锐内角，同时棱边处的小倒角也能去除加工毛刺，提升装配操作的安全性。
