外六角全螺纹螺栓紧固件三维结构

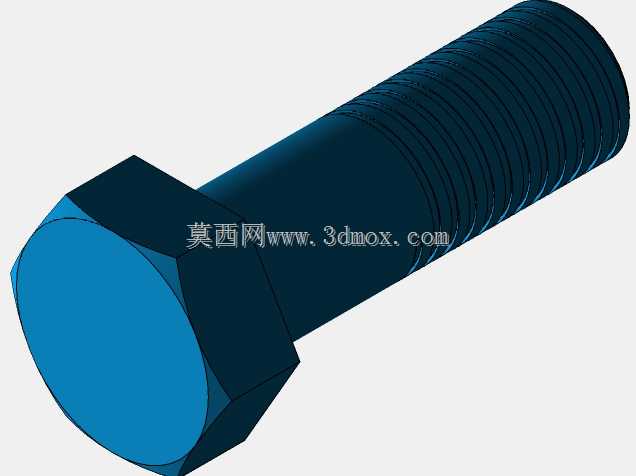

　　这款外六角全螺纹螺栓的建模过程，首先要兼顾通用装配场景的适配性，从实际工程使用的角度出发，六角头的对边尺寸、头部厚度都严格参照常用公制紧固件的尺寸规范做参数化设定，保证后续调用时能直接匹配对应规格的扳手空间，不会出现装配时工具干涉的问题。全螺纹段的牙型轮廓采用真实的三角形螺纹截面扫描生成，牙距、牙高都对应常用粗牙螺纹的参数，没有做简化的光杆替代，能直观呈现螺纹啮合时的接触状态，方便做装配干涉检查、螺纹连接强度的仿真前处理。

　　在不同行业的应用里，这类螺栓覆盖的场景极广，小到电子设备的壳体拼接、工装夹具的模块固定，大到钢结构框架的节点连接、农业机械的机架装配，只要是需要可拆卸紧固的位置，都能见到这类零件的身影。建模时特意保留了头部与杆部的过渡圆角，这个细节很多简化模型会忽略，但实际生产里这个圆角是避免应力集中的关键结构，在做有限元分析的时候，缺失这个圆角会导致头部与杆部衔接位置的应力计算结果偏差超过30%，直接影响结构校核的准确性。杆部的端面做了小尺寸的倒角处理，这个结构一方面是装配时能顺利穿入安装孔，不会刮伤孔壁的镀层或者配合面，另一方面也能避免螺纹起始端的牙型磕碰损伤，实际装配作业里，没有倒角的螺栓很容易在穿入螺母时出现错牙、卡滞的问题，降低装配效率。

　　从安装边界来看，这款螺栓的六角头下方没有额外的法兰面结构，使用时需要搭配平垫、弹垫组合使用，建模时预留了垫片的装配空间，头部下端面的平面度做了理想化处理，保证垫片安装后能完全贴合，不会出现偏载导致的预紧力流失。螺纹段的长度覆盖了整个杆身，适合被连接件总厚度较大、需要螺母在杆身任意位置锁紧的场景，不像半螺纹螺栓只能适配固定厚度范围的连接件，通用性更强。在做装配设计的时候，这个模型可以直接导入装配体，通过同轴、面重合的配合关系快速完成装配约束，不需要额外调整尺寸参数，螺纹部分的精确建模也能在做运动仿真的时候，模拟螺纹副的传动锁紧过程，而不是靠简单的圆柱配合替代，能更真实的还原实际连接的力学特性。

　　很多工程师在做设备设计的时候，容易忽略紧固件的细节建模，要么用简化的圆柱加六角头代替，要么直接调用不带螺纹细节的模型，等到做装配校验或者出工程图的时候，才发现螺纹啮合长度不够、扳手空间预留不足的问题，这款模型把所有实际生产中的结构细节都做了还原，不管是用来做设备的整机装配展示，还是用来做紧固件连接的力学仿真，亦或是作为标准件库的素材扩充，都能满足实际的工程使用需求，不需要二次修改就能直接调用。
