长槽型物料沉降分离矩形澄清池结构

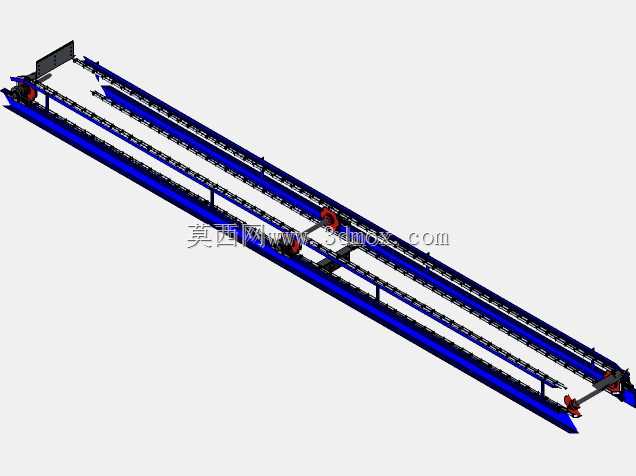

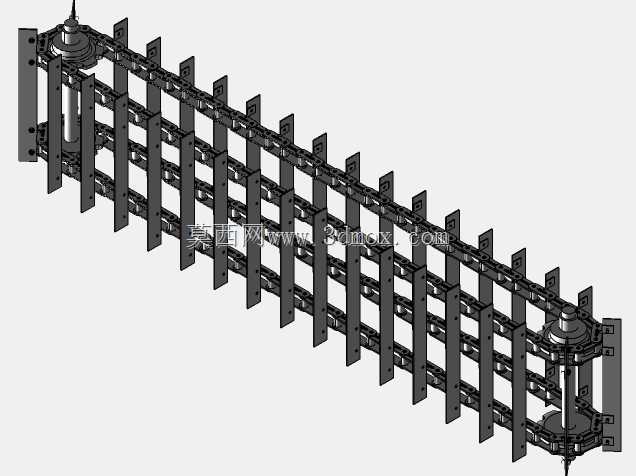

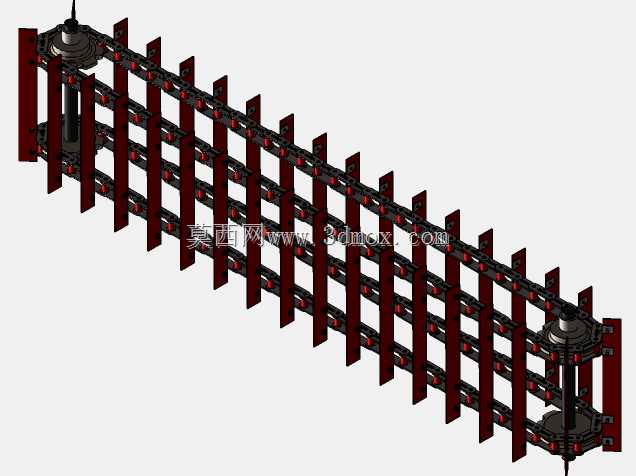

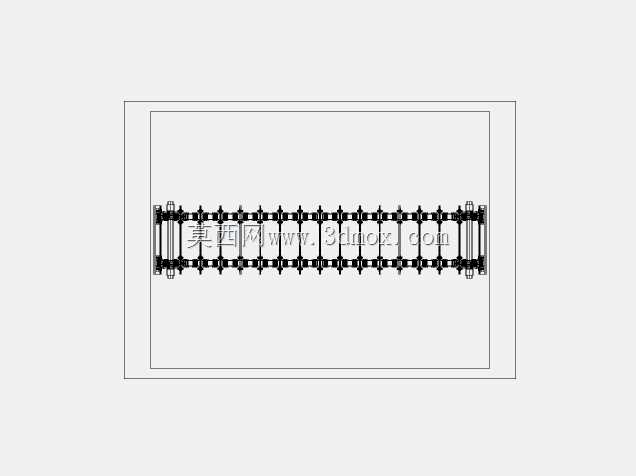

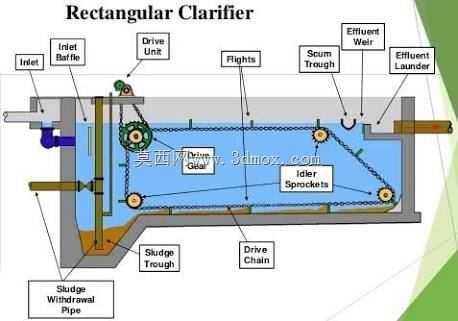

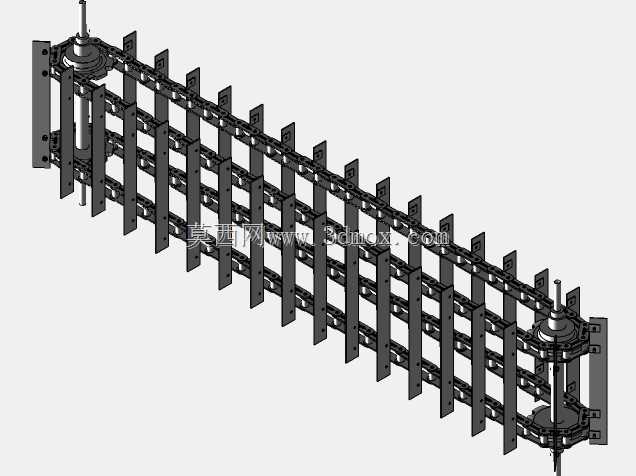

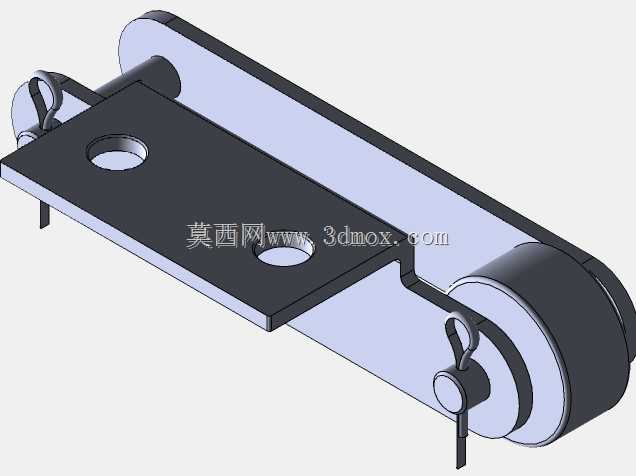

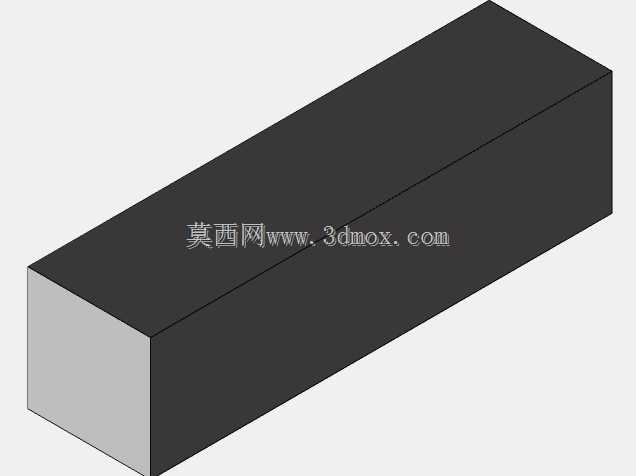

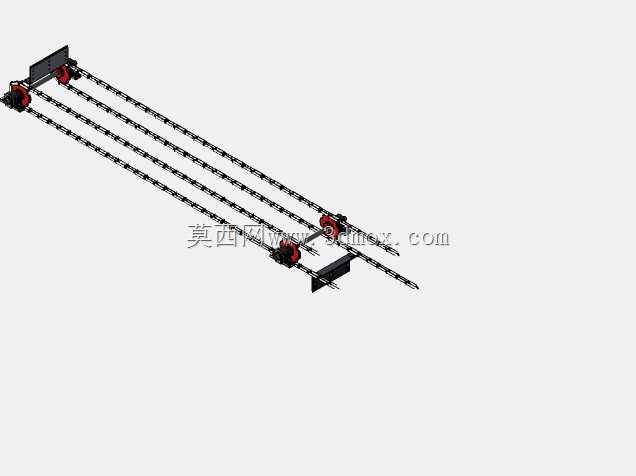

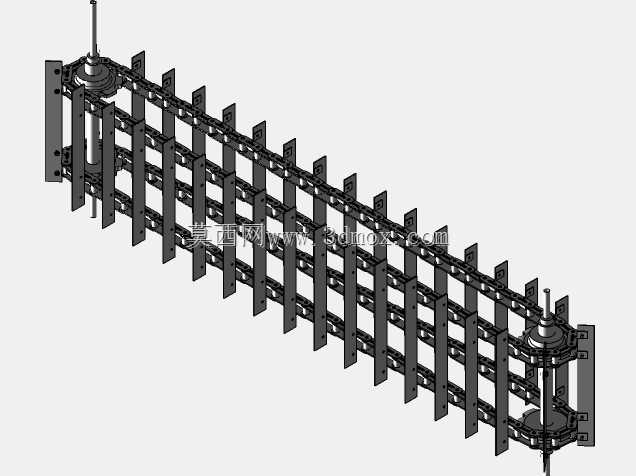

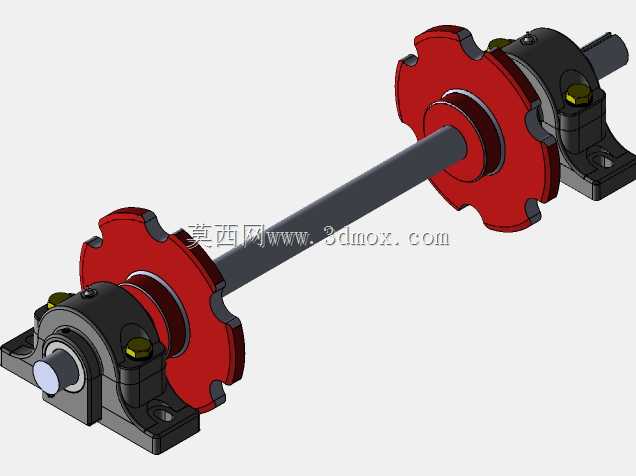

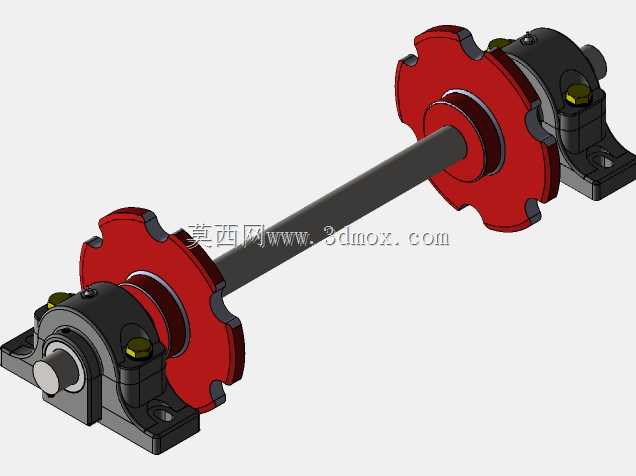

　　在矿山选矿、湿法冶金、工业污水处理这类需要连续处理大流量非均相混合流体的生产场景中，矩形澄清池是衔接前段反应工序与后段固液分离工序的核心处理单元，相比圆形澄清池，其狭长型的池体结构更适配厂房线性排布的生产线布局，可通过多组池体并联的方式灵活扩容，无需额外占用过多横向厂区空间，适配老厂区技改、狭小场地新建项目的安装边界要求。该结构采用通长的矩形槽式池体设计，池体沿长度方向设置缓流区，混合流体从池体一端进入后，沿池长方向缓慢流动，利用不同物料组分的密度差，密度较大的固体沉积物会逐步沉降至池底，上层澄清后的清液从池体另一端的溢流堰流出，完成初步的固液分离过程。池底沿长度方向设置匹配池宽的刮泥组件，可沿池体长度方向往复移动，

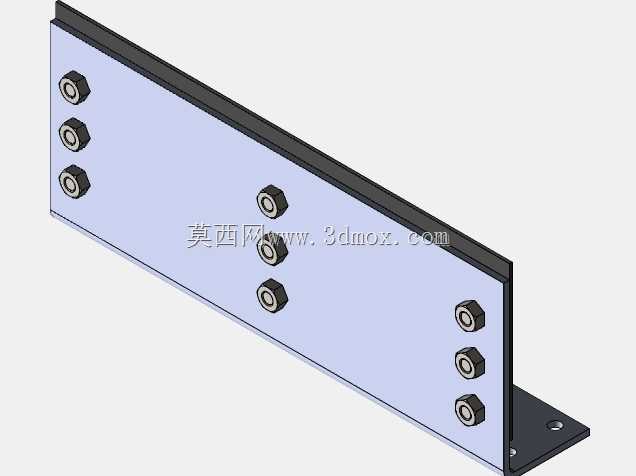

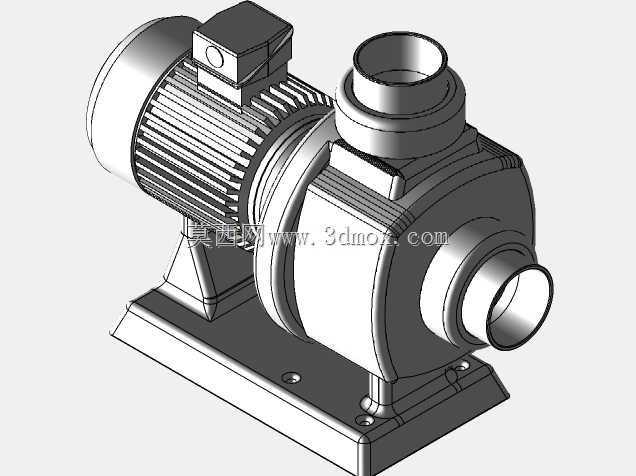

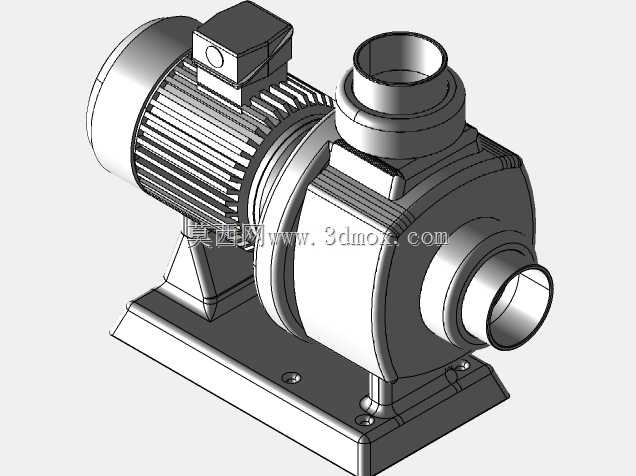

　　将沉降在池底的物料沉积物逐步刮送至池体端部的集泥槽内，再通过配套的泥浆泵将沉积物料输送至后续的压滤、浓缩处理单元，避免沉积物在池底长期堆积板结，影响池体有效容积与沉降分离效率。设计过程中需要重点控制池体的长深比参数，保证流体在池内的水平流速处于合理区间，避免流速过快扰动已经沉降的物料层，同时要匹配刮泥组件的运行行程与刮泥速度，确保刮泥过程不会引起池内流场的剧烈紊流，保证上层澄清液的出水浊度满足工艺要求。池体侧壁采用等厚度的加强筋结构，在保证池体结构刚度、承受满水状态下侧向水压力的同时，尽可能减少池体材料用量，降低整体制造成本，池体顶部设置通长的走道与防护结构，方便运维人员定期检查刮泥机构运行状态、清理溢流堰处的漂浮杂物。

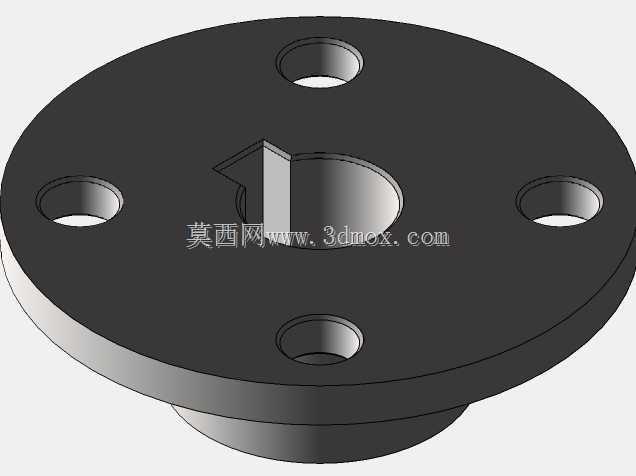

　　狭长型的池体结构可根据实际处理量需求调整单节池体长度，通过法兰拼接的方式实现不同处理规模的快速组装，安装时仅需保证池体沿长度方向的水平度偏差在允许范围内，即可保证刮泥机构平稳运行，无需复杂的现场浇筑找平工序，可大幅缩短现场安装调试周期。
