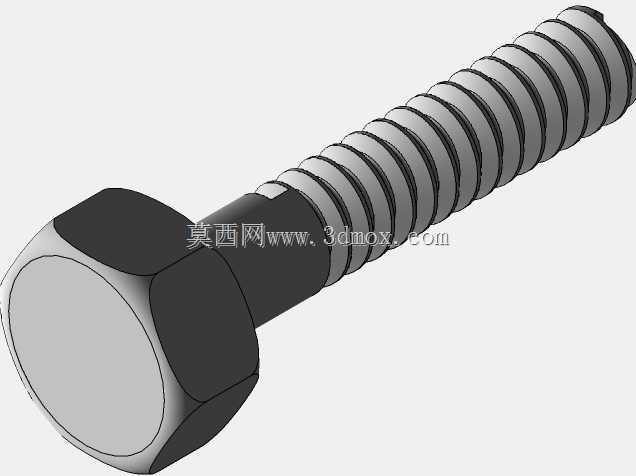

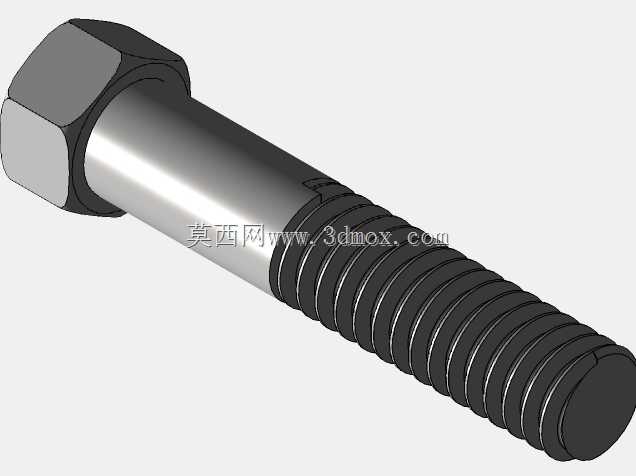

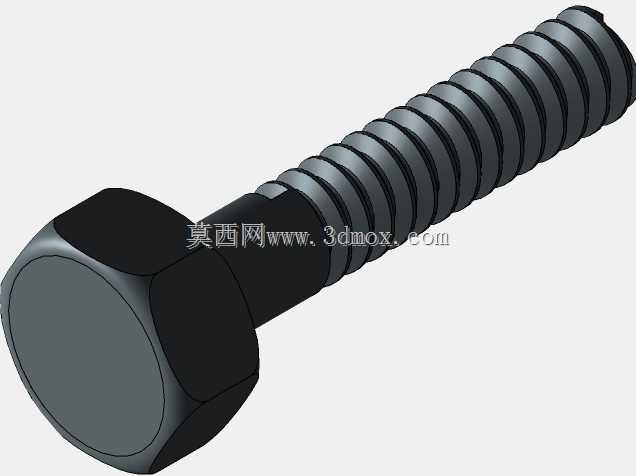

外六角M2标准紧固螺钉三维结构

　　这款M2规格外六角螺钉是小尺寸精密紧固场景的核心基础零件，在消费电子内部结构固定、小型仪器仪表模组装配、精密传感器安装、微型自动化设备组件锁紧等场景中应用极为广泛，是小载荷可拆卸连接结构的首选紧固件之一。从实际使用需求出发，这类小规格螺钉的设计首先要兼顾拧紧操作的便利性与连接可靠性，外六角头部的结构设计适配标准开口扳手、套筒工具的拧紧作业，相比同规格十字槽螺钉，能承受更大的拧紧扭矩，不容易出现拧花滑头的问题，在需要反复拆装维护的精密设备内部结构中，能有效降低零件损耗率。建模过程中，螺纹部分严格遵循普通公制螺纹的牙型参数，牙型角60度，螺距匹配M2规格的标准粗牙参数，螺纹收尾处的退刀结构做了符合加工工艺的过渡处理，

　　既还原实际量产零件的真实形态，也能在装配仿真时避免出现螺纹啮合干涉的问题。螺杆部分的光杆段长度与螺纹段长度比例适配常规薄板叠层连接的安装需求，头部厚度与对边尺寸严格参照国标紧固件的尺寸公差要求建模，能直接用于虚拟装配中的干涉检查、安装空间校核环节。在小型传感器安装场景中，这类M2螺钉的安装边界需要严格控制，头部外径仅3.2mm左右，拧紧时所需的扳手活动空间半径不超过5mm，适合在排布紧凑的仪器内部腔体内使用，螺杆穿过的安装通孔推荐尺寸为2.2mm，能保证螺杆顺利穿过同时不会出现过大的装配间隙，连接后配合防松垫圈可满足常规振动工况下的防松需求。建模时对头部与螺杆衔接的圆角做了还原，这个位置是螺钉应力集中的关键区域，

　　合理的圆角过渡能有效降低拧紧时的应力断裂风险，实际选型时，可根据被连接件的总厚度选择对应螺杆长度的规格，确保螺纹啮合长度不小于2倍螺纹公称直径，就能达到足够的连接强度。这类小规格螺钉虽然结构简单，但在精密设备中属于用量极大的基础零件，精准的三维模型能在设计阶段提前验证安装空间、工具操作空间是否充足，避免后续打样阶段出现装配干涉、工具无法就位的问题，有效缩短精密设备的研发迭代周期。
