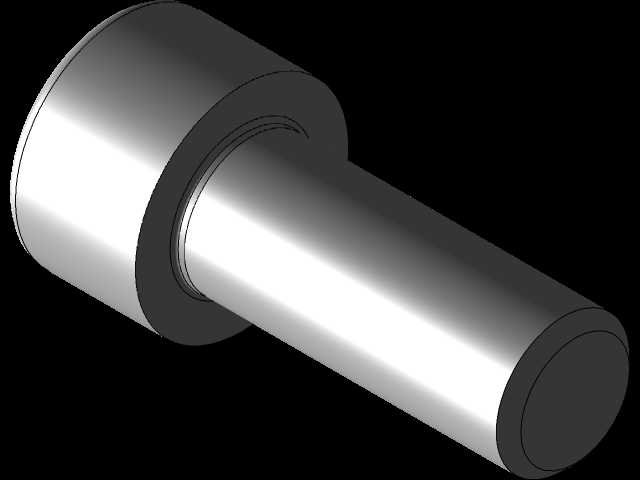

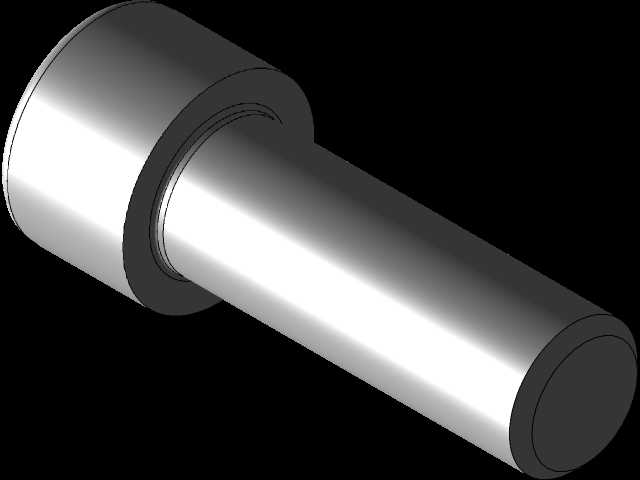

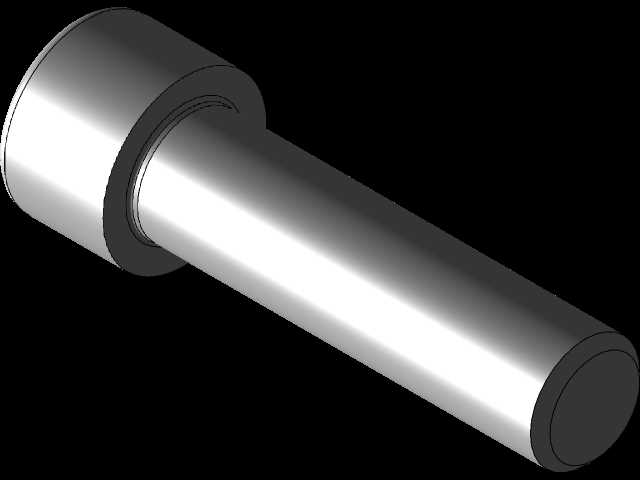

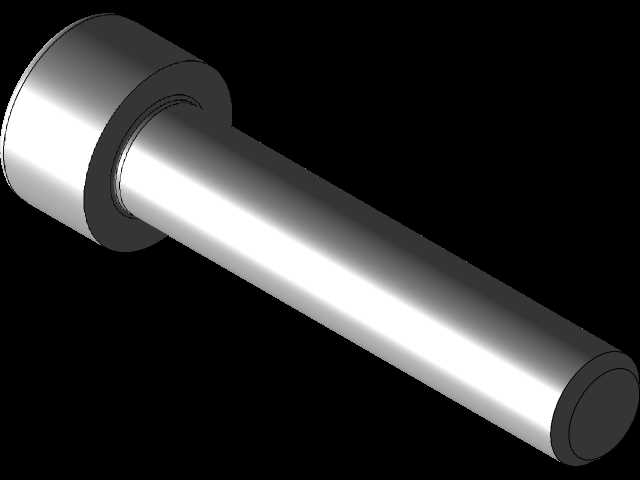

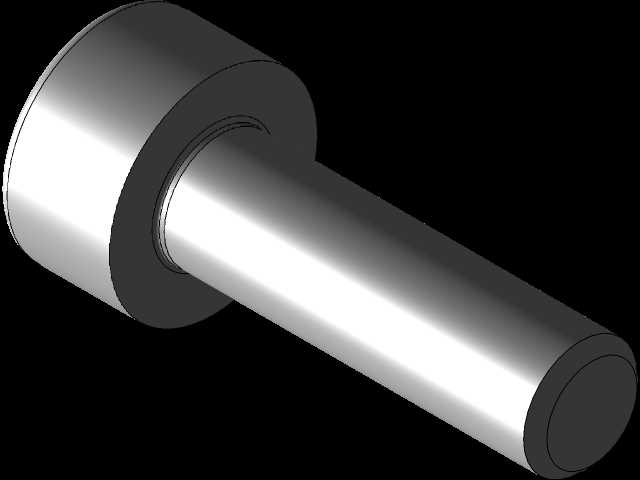

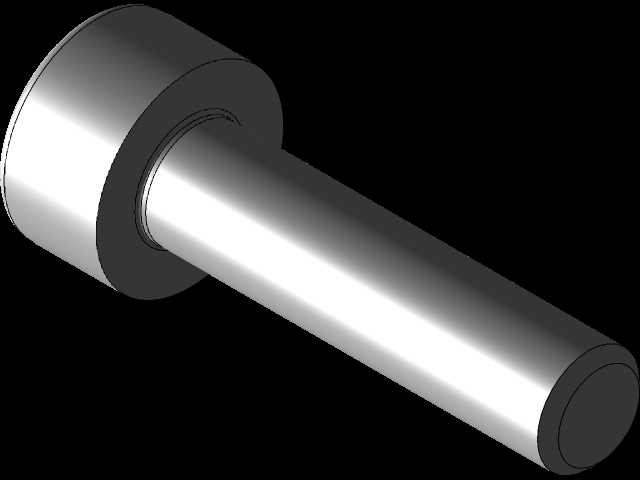

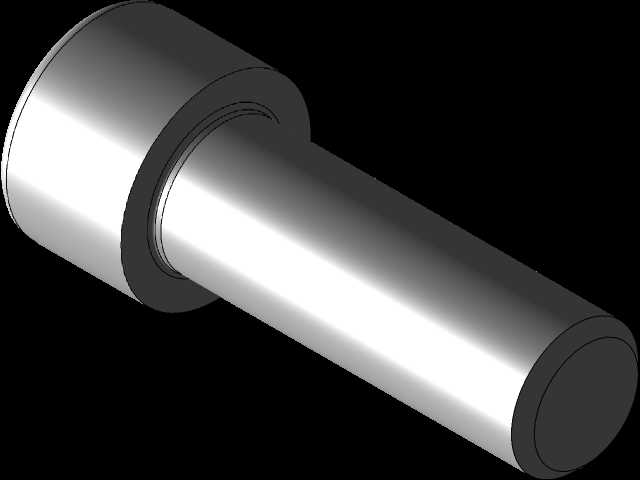

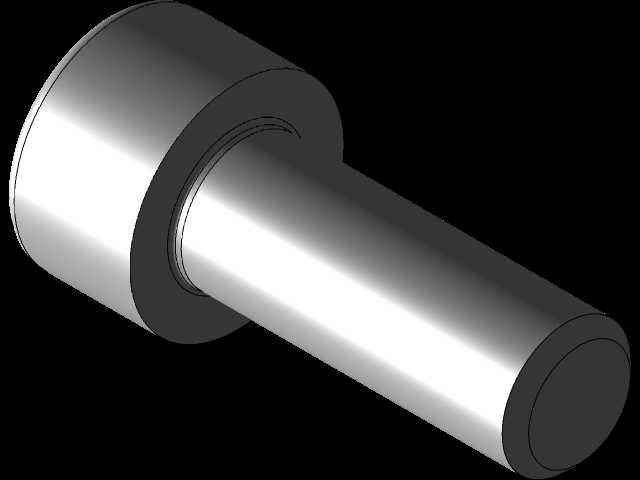

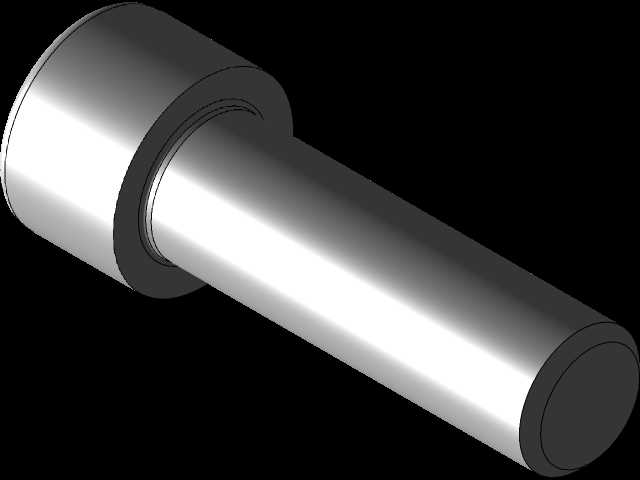

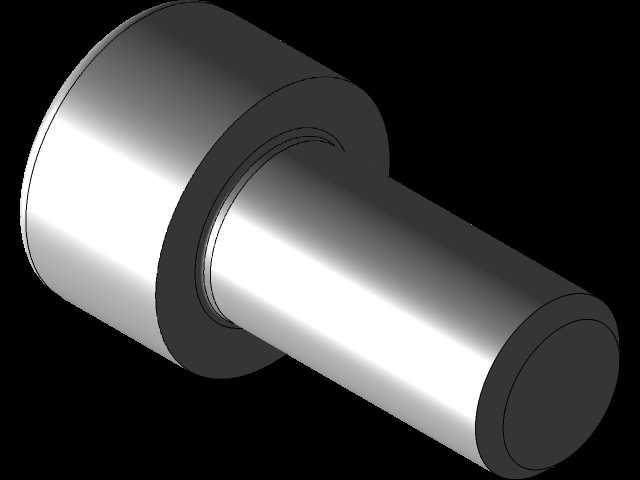

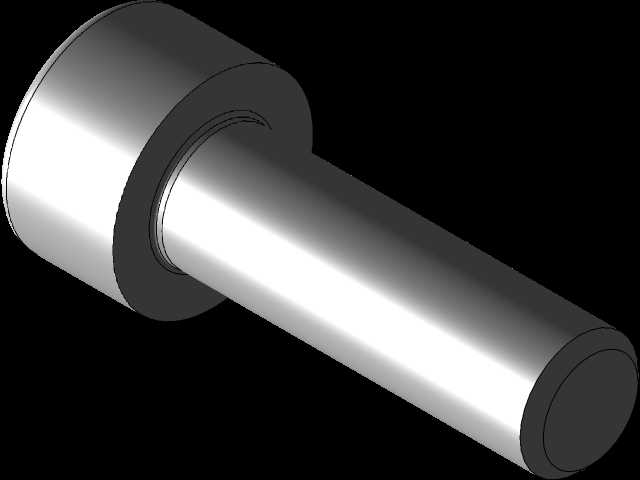

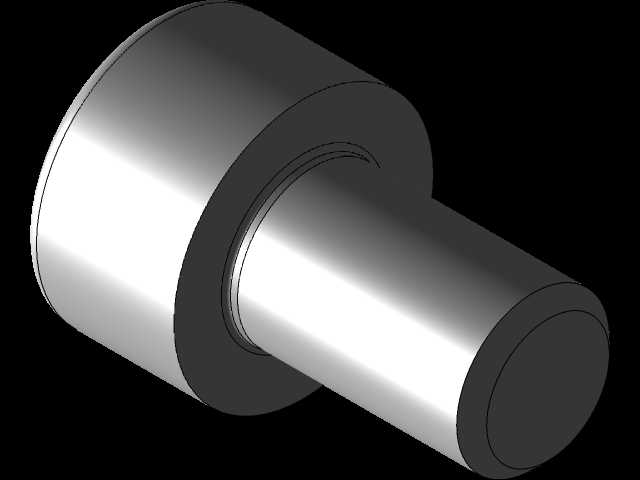

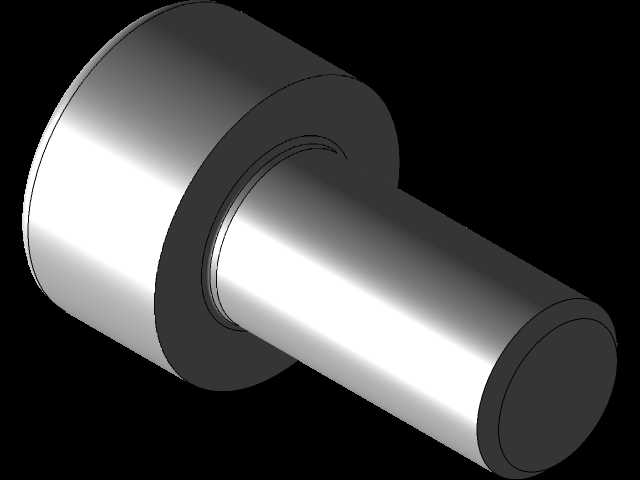

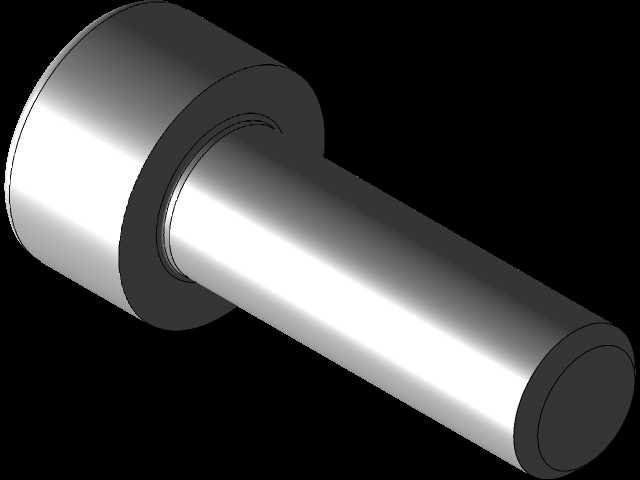

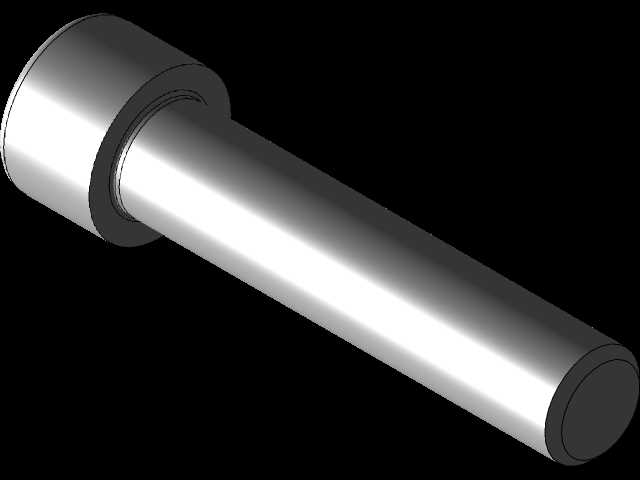

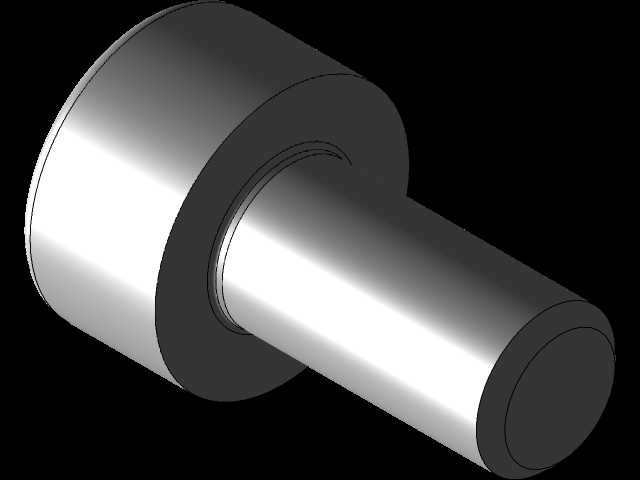

内六角圆柱头螺钉全规格系列三维数模

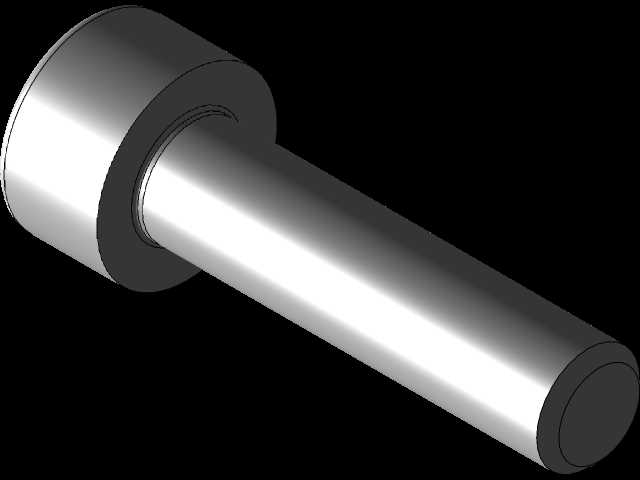

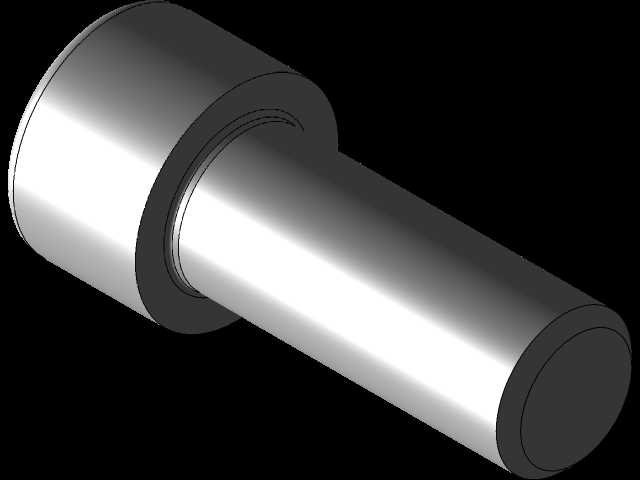

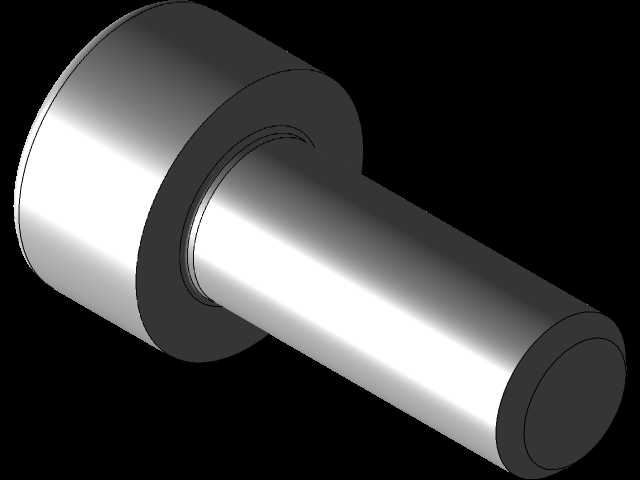

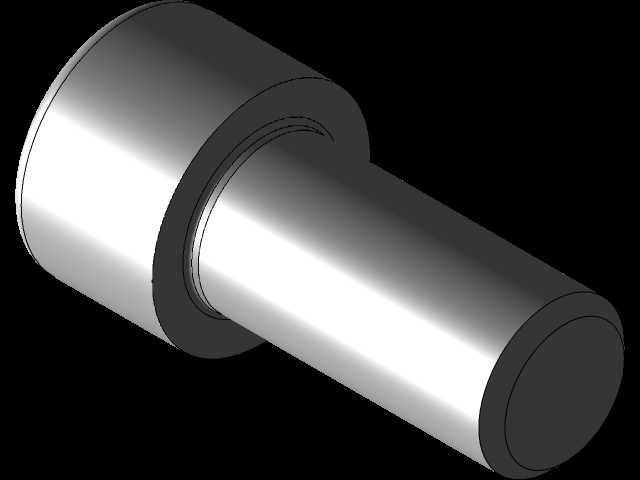

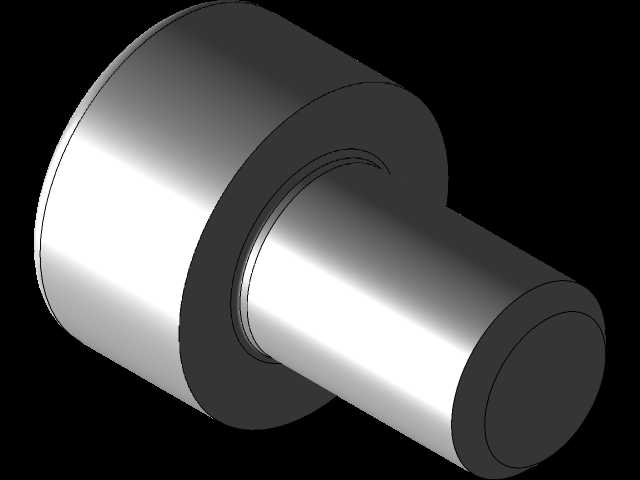

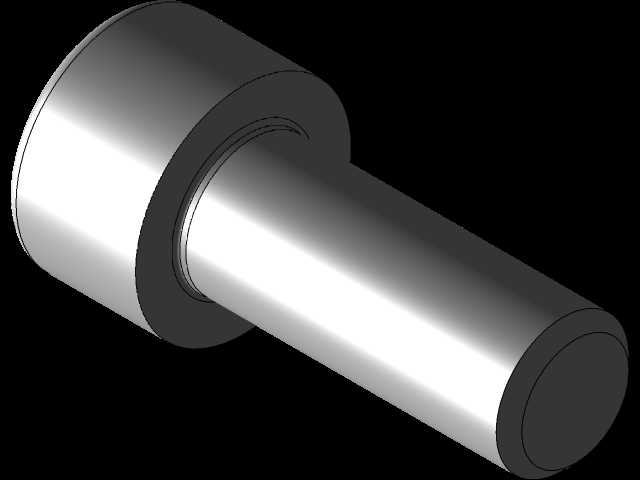

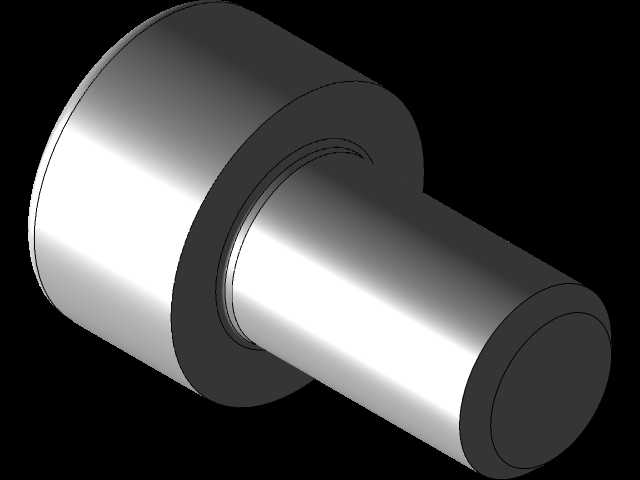

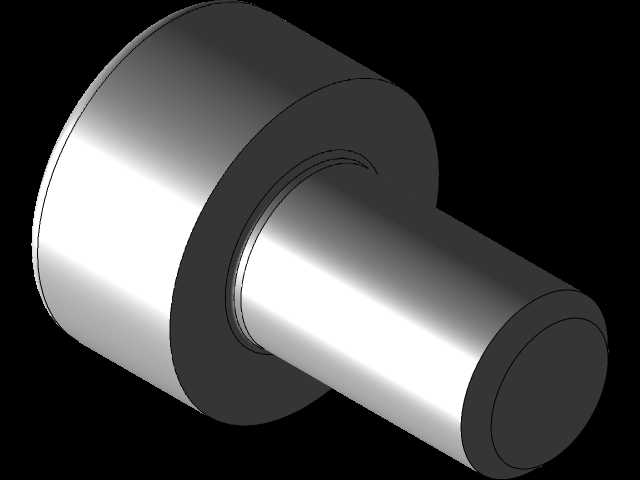

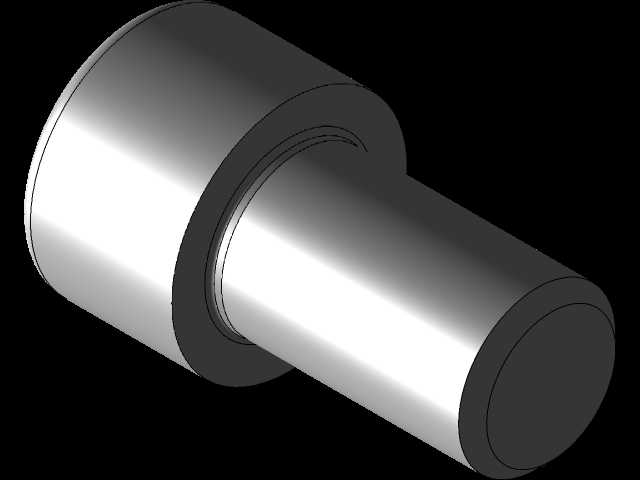

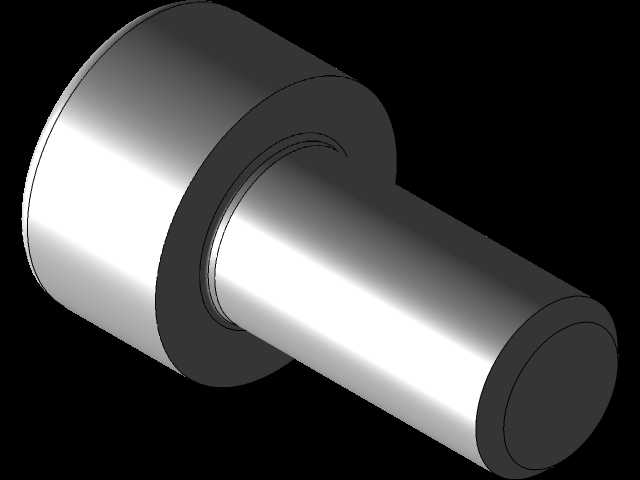

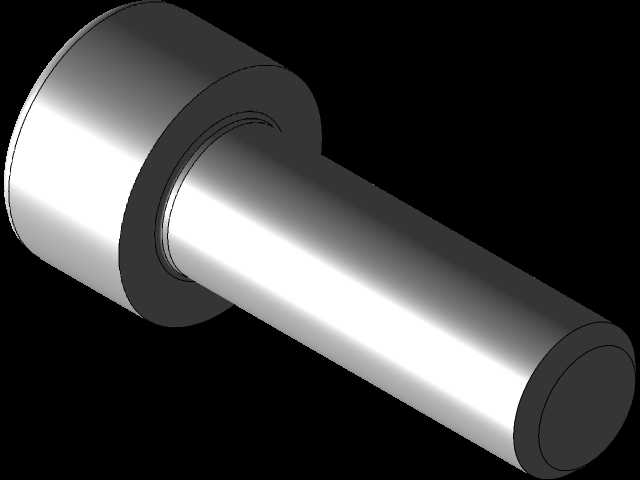

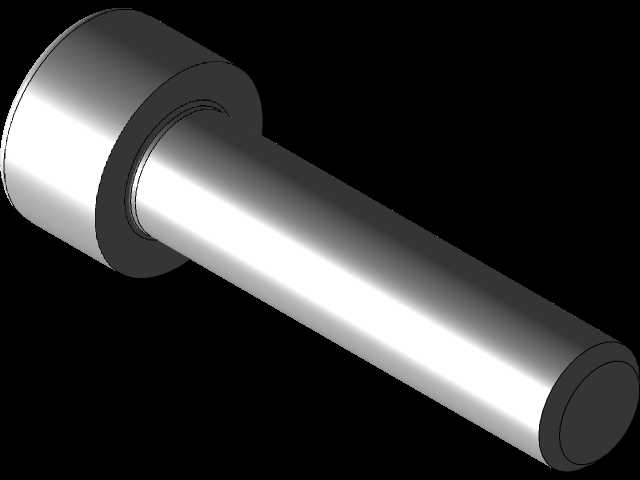

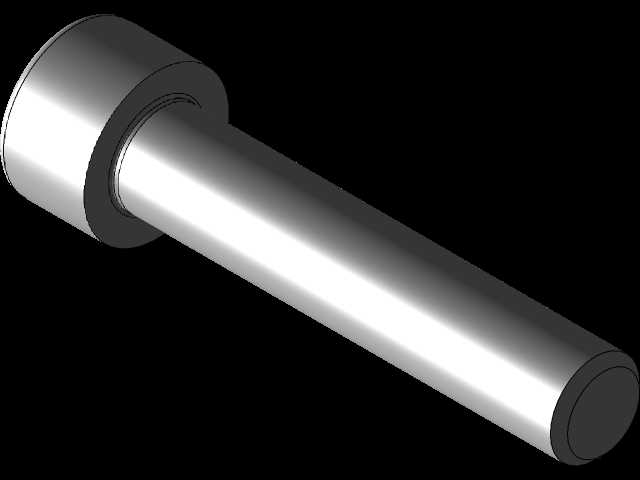

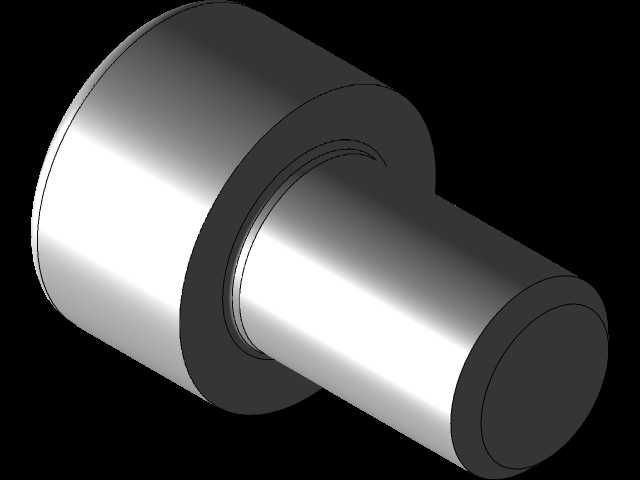

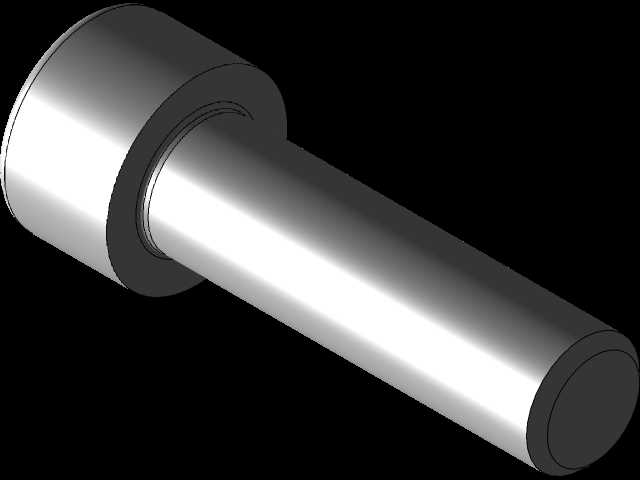

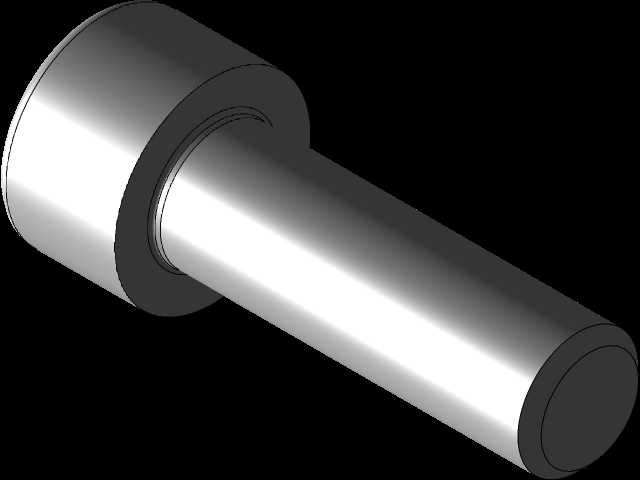

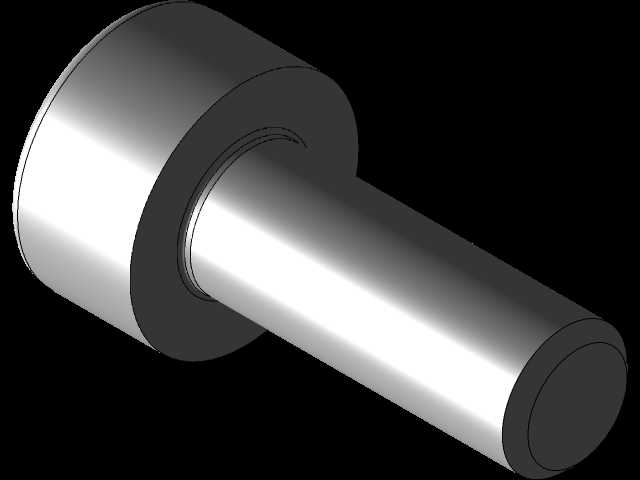

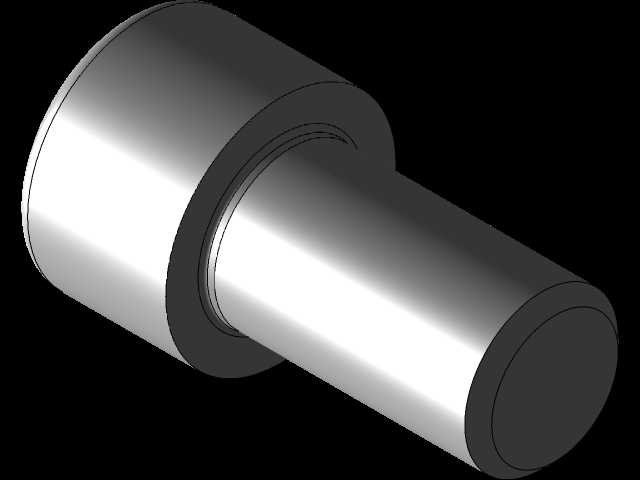

　　在各类机械结构的装配场景里，紧固件是决定整机连接可靠性的核心基础零件，内六角圆柱头螺钉凭借头部可沉入安装沉孔、拧紧操作所需空间小、连接预紧力稳定的特性，在精密设备、工装夹具、自动化产线部件、通讯终端结构、消费电子外壳、小型机电产品中被大量使用。这套数模覆盖M3到M8的全尺寸段，完全对应DIN912标准的圆柱头内六角螺钉结构，建模过程中优先还原了实际选型和装配时最容易被忽略的边界细节，而非仅绘制光杆加圆柱头的简化外形。

　　从实际使用场景来看，小规格M3、M4螺钉多用于薄板钣金件、3D打印非金属结构、小型传感器安装座、塑胶壳体的锁附，这类场景往往安装空间局促，外六角螺栓或者十字盘头螺钉要么扳手回转空间不足，要么头部凸出安装面干涉周边运动部件，圆柱头内六角的头部可以完全沉入预先加工好的沉孔内，装配后零件外表面保持平整，不会和相邻滑动的导轨、运动的机械手摆臂发生刮擦。M5、M6规格是通用工装、自动化设备机架拼接、铝型材附件固定的最常用规格，既可以提供足够的预紧力抵抗设备运行时的振动松脱，又不会因为螺钉规格过大导致被连接件的壁厚被迫增加，挤占设备内部走线、安装气动元件的空间。M7、M8规格则多用于重载连接板、机床附件固定、传动部件的端面锁附，能承受更大的拧紧扭矩，在交变载荷下的连接可靠性远高于小规格紧固件。

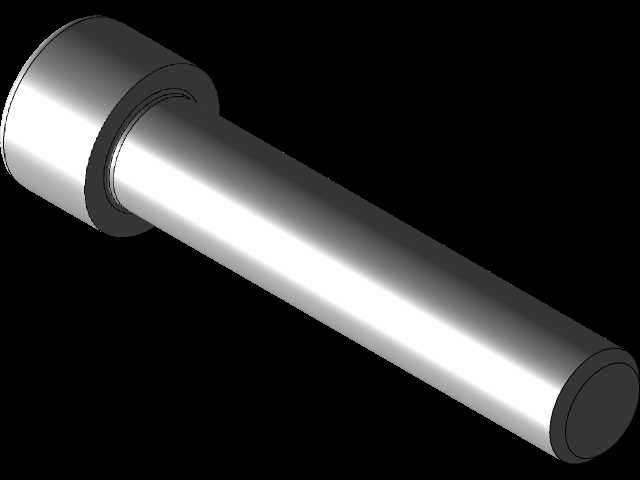

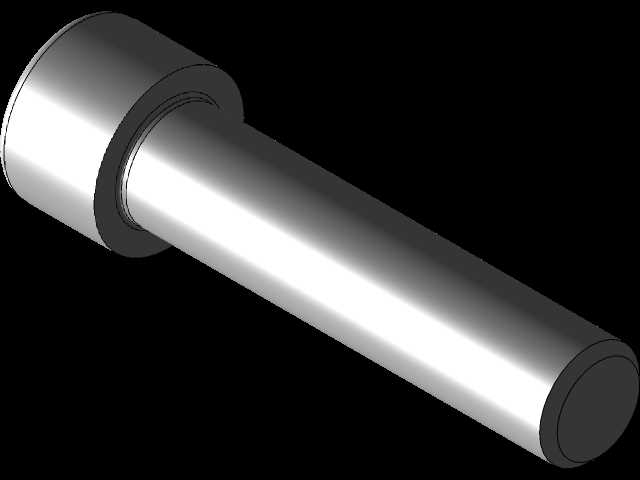

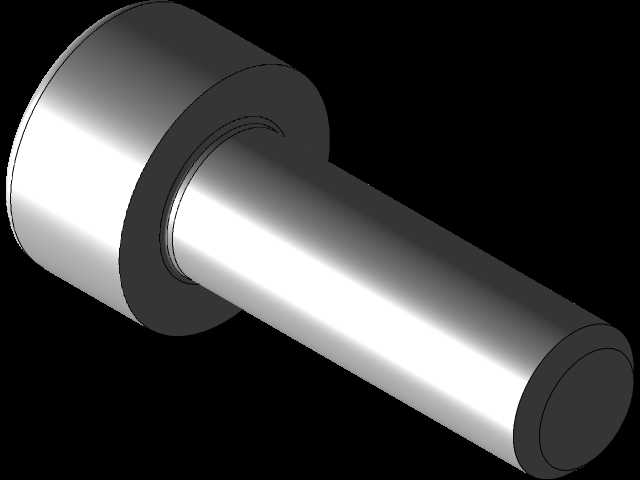

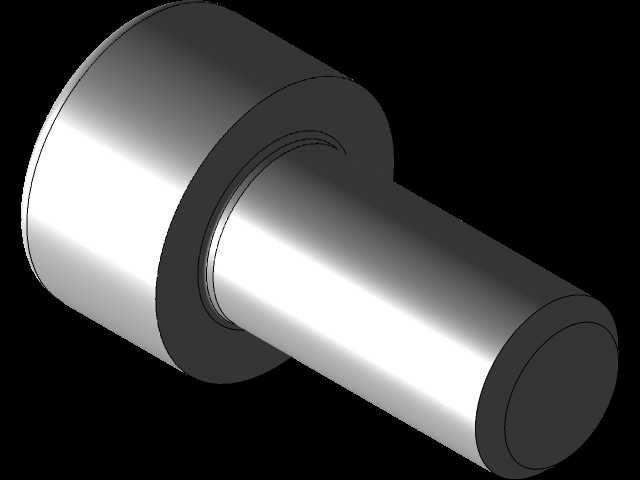

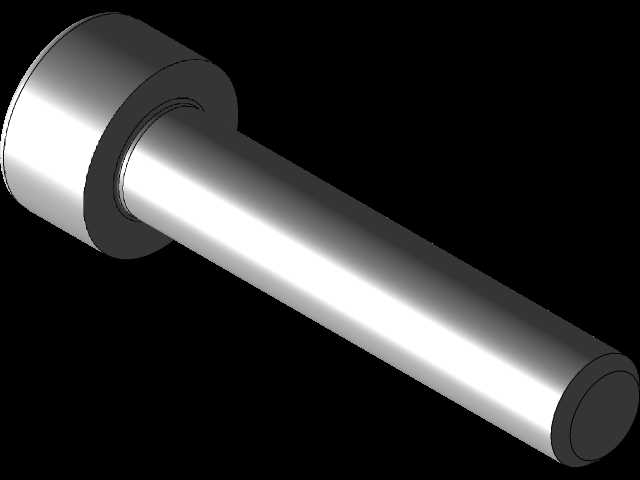

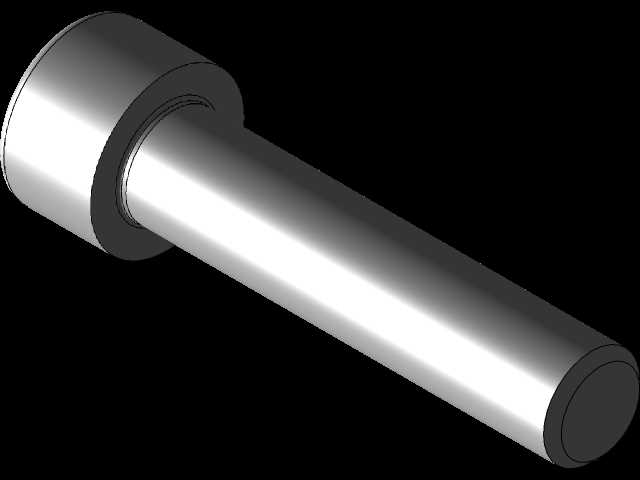

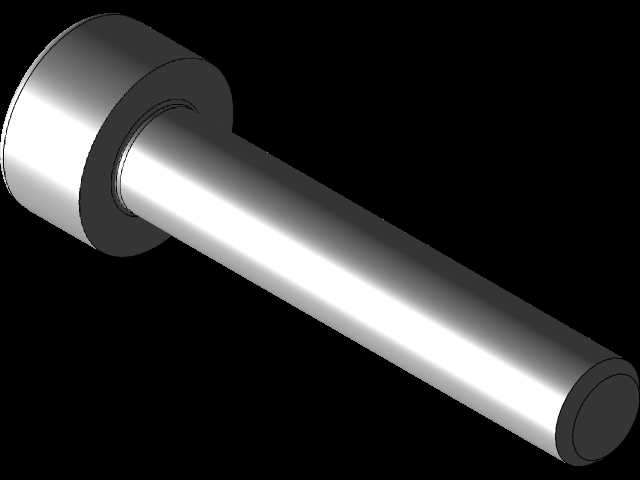

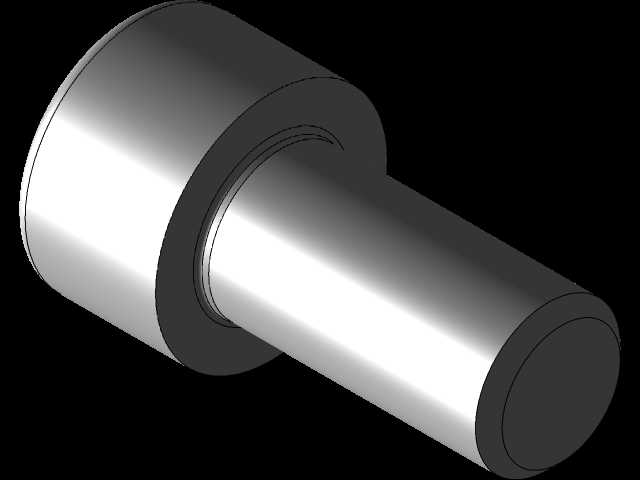

　　建模时的结构处理完全贴合实际零件的加工形态：螺杆部分区分了全牙和半牙两种常见供货形态，螺纹段采用符合标准牙型的几何特征，在做装配干涉检查时，可以真实还原螺纹旋合的行程，不会出现简化光杆直接穿入螺纹孔导致的装配间隙误判；圆柱头部分的外径、头部厚度严格匹配标准尺寸，头部下端的支承面做了微小的倒角过渡，避免螺钉拧紧时锐角切削被连接件的沉孔端面，导致支承面接触不均、预紧力偏移。头部顶端的内六角驱动孔深度、对边尺寸完全对应标准扳手规格，结构工程师在做装配工具空间校核时，可以直接在数模里模拟内六角扳手的插入和回转角度，提前判断狭小装配空间内是否能完成拧紧操作，避免零件加工完成后才发现扳手无法到位的返工问题。

　　安装边界的处理是这套数模在选型阶段最实用的部分，不同规格螺钉对应的沉孔直径、沉孔深度、穿杆过孔孔径都可以通过关联参数直接调取，设计人员在零件工程图中标注安装孔尺寸时，不需要反复翻阅纸质标准手册，直接参考数模的装配尺寸即可完成孔位设计。比如在铝型材端面安装螺钉时，沉孔深度需要严格控制，过深会削弱型材端面的结构强度，过浅则螺钉头部凸出，无法贴紧相邻连接件；数模里头部的轴向尺寸完全和实物一致，做沉孔深度模拟时可以直接得到最小安全深度，兼顾连接强度和零件刚性。

　　在设备维护场景下，内六角螺钉的驱动孔位于头部端面，即使螺钉安装在凹陷的安装槽内，只要沿螺钉轴向留出扳手插入的空间即可完成操作，不需要像外六角螺栓那样在头部径向预留整周的扳手摆动空间，这一特性在结构紧凑的通讯设备、便携机电产品里优势尤为明显。数模同时还原了螺钉末端的倒角结构，实际装配时螺杆可以顺利对准螺纹孔入口，不会因为螺杆端面的锐角刮伤螺纹孔的首牙，降低跨车间装配时的对位难度。针对经常需要拆装的检修部位，选用对应规格的该系列螺钉时，还可以通过数模模拟反复拆装的行程，确认螺钉取出路径上没有其他管线、部件遮挡，优化整机的装配工艺顺序。
