带安装凸台的圆盘轴类传感安装基座

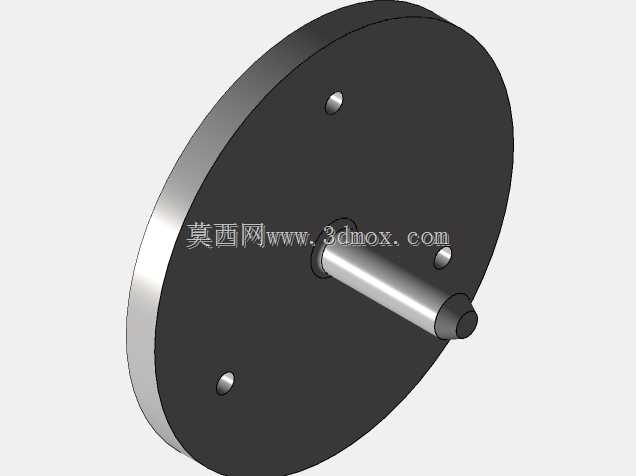

　　该结构件属于传感检测类设备的配套安装基座，主要应用在工业自动化产线的位置检测、转速采集工位，也可作为小型教学实验台的传感搭载载体，为检测元件提供稳定的安装基准，避免检测过程中因基座晃动产生的信号偏移、数据误差问题。从结构设计逻辑来看，整体采用圆盘加中心伸出轴的组合构型，圆盘主体作为安装贴合面，背面可直接抵靠在设备机架的安装平面上，盘面上预留的三个沉孔为安装固定位，适配标准内六角圆柱头螺钉，安装时螺钉穿过沉孔锁入机架螺纹孔，可保证盘面与安装面完全贴合，无翘曲间隙，沉孔深度设计可让螺钉头部完全埋入盘面，不会突出平面干涉后续部件装配。中心伸出的轴段为传感元件的搭载位，轴径尺寸按照常规小型光电、接近传感器的安装内孔公差设计，

　　轴端的小直径轴段可作为定位止口，与传感器内孔的定位槽配合，防止传感器工作时发生周向转动，保证检测探头的朝向始终对准被测位置。设计时优先考虑了装配便利性，圆盘边缘做了小尺寸倒角处理，既去除了机加工产生的锐边毛刺，避免装配时划伤操作人员，也能在装入机架安装孔时起到导向作用，无需额外修磨即可顺利对位。中心轴与圆盘的连接位置做了圆角过渡，可有效降低应力集中系数，即使在设备长期运行产生振动的工况下，也不会出现轴根断裂的问题。从安装边界来看，圆盘的外径尺寸适配多数小型传感工位的安装空间，不会与周边的走线槽、传动部件产生干涉，中心轴的伸出长度经过核算，既可以保证传感器安装后探头与被测件的距离处于有效检测区间，也不会因为轴伸过长导致悬臂量过大，

　　在振动工况下产生挠度变形影响检测精度。整个零件的结构拆分逻辑清晰，圆盘与轴段可分别完成粗加工后再进行组装焊接或者过盈压装，也可直接采用棒料一体车削成型，不同加工条件下都能实现批量生产，对于初学者练习轴盘类零件的建模、装配约束、工程图标注也有较强的实操参考价值，建模过程中可练习旋转凸台、沉头孔、倒角圆角等常用特征的操作，也能理解装配配合中同轴度、端面跳动等形位公差的实际应用意义。
