传感器配套轴钻夹持固定基座结构

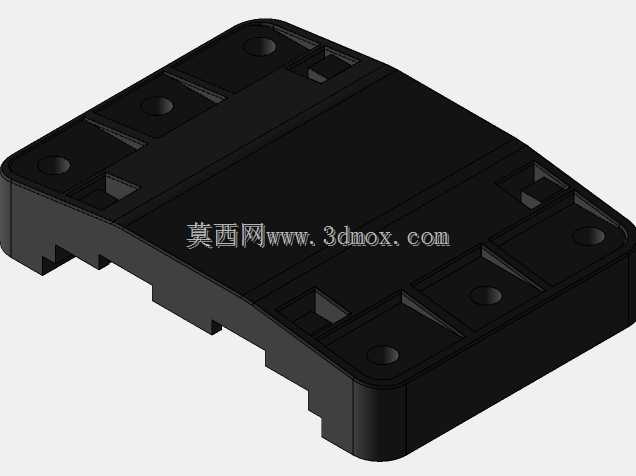

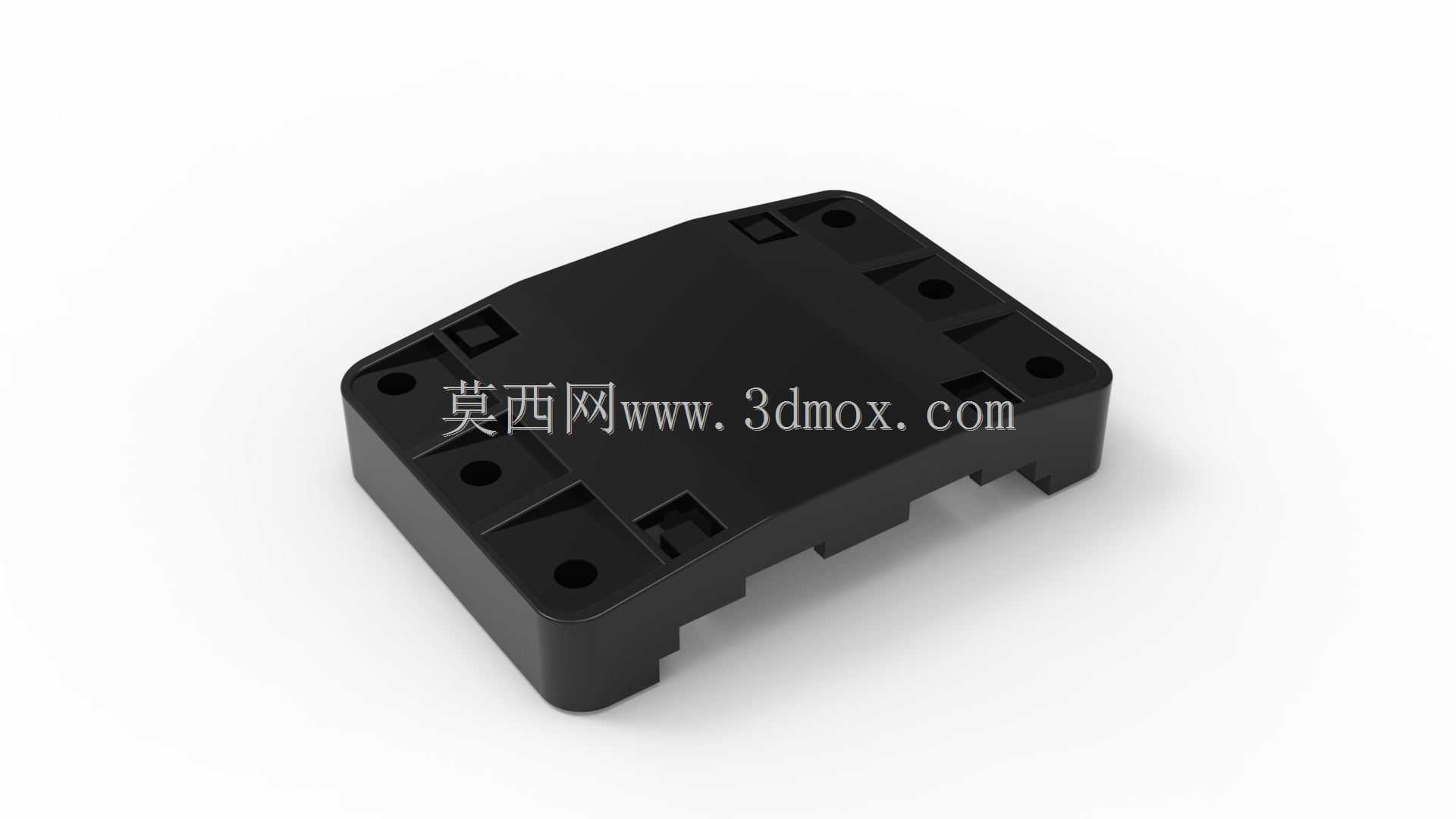

　　这款轴钻夹持固定基座，主要面向工业传感检测场景下的轴类、钻具类检测元件安装需求，在自动化产线的位置检测、转速监测、钻削工位进给量检测环节中，承担传感器本体的固定、定位与防护作用。日常产线运行中，传感器如果直接裸露安装，很容易受切削液飞溅、金属碎屑撞击、设备运行振动影响出现检测偏移甚至损坏，这款基座的设计首先就围绕安装稳定性与防护性展开，整体采用方正带安装耳的结构布局，底部预留的避让槽可以直接卡接在型材安装面的凸起导轨上，不需要额外加工沉台就能实现初步定位，减少现场安装的配做工作量。基座上分布的多个安装孔位，兼顾了不同规格传感器的安装孔距适配，不管是常规M3螺丝固定的小型光电传感器，还是带法兰的接近开关，都能通过孔位组合完成固定，

　　不需要额外制作转接板。从结构强度设计来看，基座边角处做了加厚的加强筋结构，在注塑成型的工艺条件下，既可以减少壁厚不均导致的缩痕问题，也能提升整体抗扭刚度，当设备运行产生持续振动时，基座不会因为长期受力出现安装孔开裂、固定位偏移的问题，保证传感器检测零点的长期稳定。安装边界方面，基座整体外轮廓做了圆角过渡，不会在安装维护时划伤操作人员，底部的支撑脚高度经过测算，刚好能让传感器的检测面与被测轴类零件保持标准检测距离，既不会因为距离过近出现摩擦磕碰，也不会因为距离过远导致检测信号衰减。基座侧面的缺口结构，是专门为传感器的出线端预留的走线空间，线缆可以顺着缺口直接排布到设备线槽内，避免线缆被运动部件剐蹭拉扯，

　　同时也能让线缆的弯曲半径符合布线规范，减少线缆断线的故障概率。在实际选型适配时，这款基座可以直接替换同安装尺寸的金属冲压支架，相比金属支架，它本身的绝缘属性可以避免传感器外壳与设备机架导通产生的信号干扰，尤其在电涡流类、电容类传感器的安装场景下，能有效降低信号杂波，提升检测精度。针对钻削加工工位的特殊环境，基座的表面做了哑光处理，不会反射工位的照明灯光与激光检测信号，避免对周边其他光电传感器产生光干扰。安装孔的沉台深度经过精确计算，螺丝锁紧后头部不会高出基座表面，不会和周边运动的钻夹头、传动轴产生运动干涉，整个基座的安装占用空间紧凑，即使在排布密集的多工位检测台架上，也能灵活布置，不会和相邻的其他检测元件、气动管路产生位置冲突。
