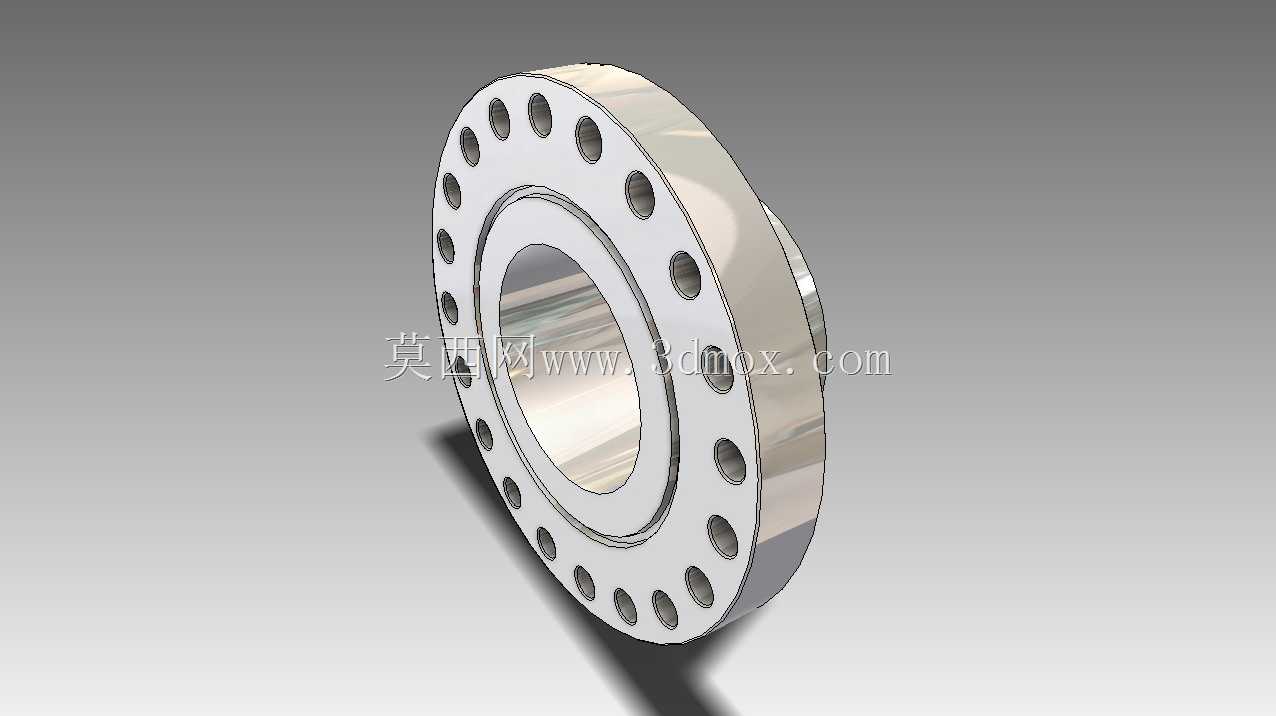

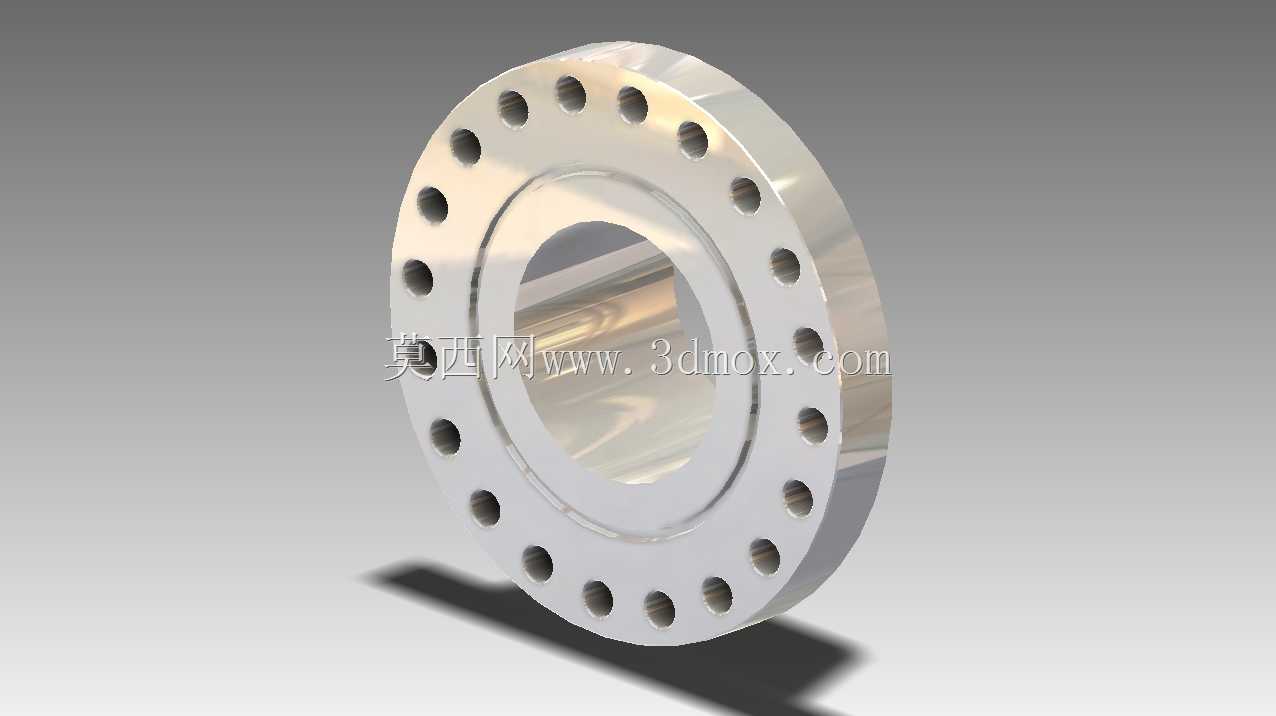

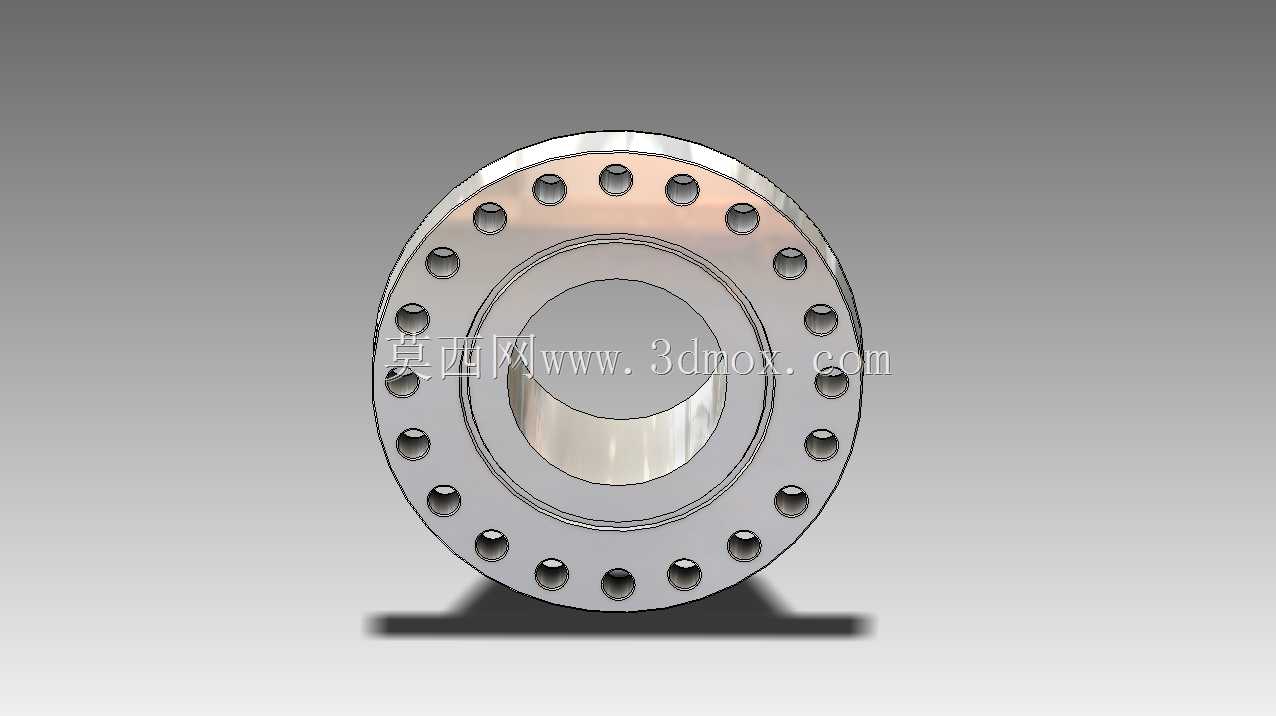

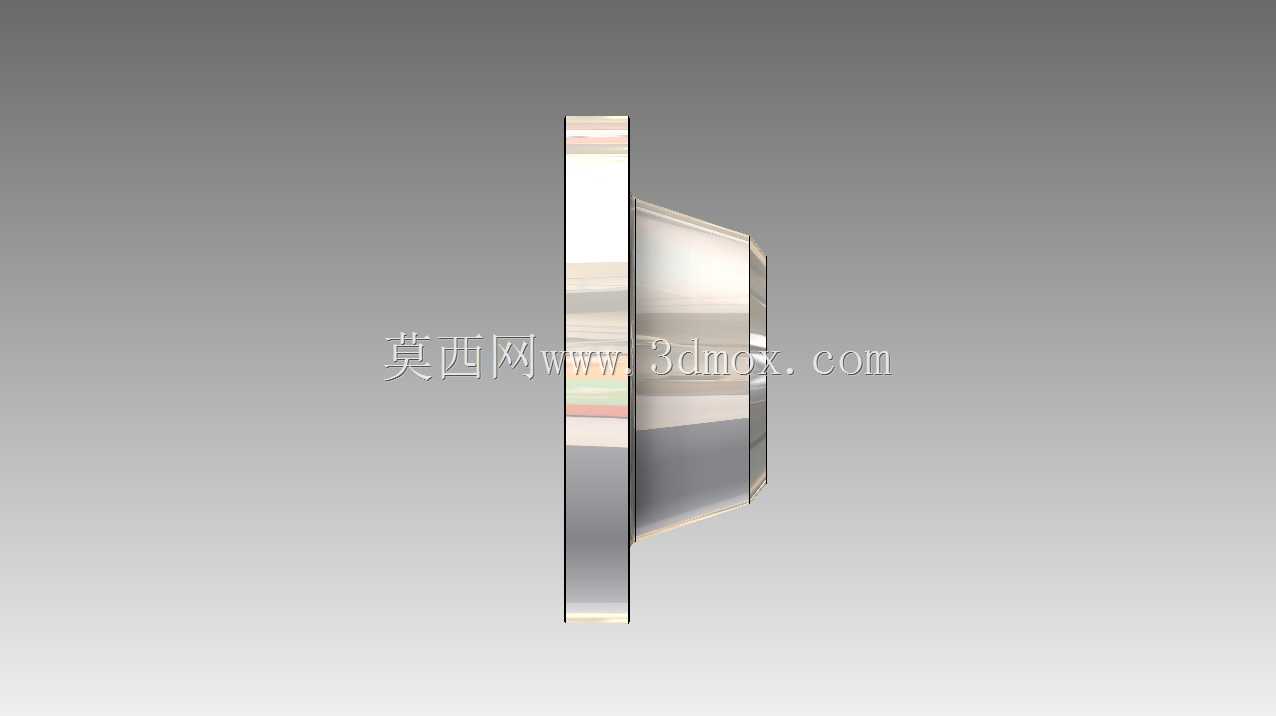

12英寸900级RTJ焊颈法兰结构设计

　　在高压油气输送、炼化装置、超临界工况管道系统中，法兰连接的密封可靠性直接决定整套管线的运行安全，这款12英寸焊颈法兰针对900磅级高压工况设计，采用RTJ环形密封槽结构，适配金属环垫实现硬密封，可在高温高压、介质波动的严苛工况下长期保持密封性能，避免普通垫片在高压下出现的蠕变、泄漏问题。从结构设计逻辑来看，焊颈段采用渐缩过渡结构，与对接管道实现等强度焊接，颈部的锥度过渡有效分散了管道运行中产生的应力集中，避免法兰盘与颈部衔接位置在交变载荷下出现疲劳开裂，相比平焊法兰，焊颈结构的刚性更强，能承受更高的管道弯矩与压力波动，适合长输管线、高压反应装置进出口等载荷复杂的连接位置。法兰盘上的螺栓孔采用均布排布，

　　孔位精度严格匹配同压力等级的配对法兰要求，螺栓孔的加工余量控制在合理范围，保证现场安装时螺栓可顺利穿入，不会出现孔位错位导致的附加安装应力。RTJ密封槽的加工精度是密封性能的核心，槽的截面角度、表面粗糙度都经过严格校核，安装时金属环垫在螺栓预紧力作用下嵌入密封槽，形成金属对金属的紧密贴合，即使在温度大幅波动、管道存在轻微振动的工况下，也能维持稳定的密封比压，不会出现介质泄漏。安装边界方面，这款法兰的焊颈内径与SCH120壁厚的12英寸管道完全匹配，现场焊接时可实现管道与法兰颈部的内壁齐平，减少介质流动的阻力，避免焊口位置出现介质冲刷、积液腐蚀的问题。法兰盘的外径、螺栓孔中心圆直径、密封槽深度都严格遵循对应压力等级的尺寸规范，

　　可直接与同规格的阀门、设备法兰配对安装，无需额外加工适配。在实际工程应用中，这类高压RTJ法兰常被用在井口装置、高压注水管线、加氢装置进出口等位置，设计时充分考虑了现场安装的操作空间，螺栓间距满足液压扳手的操作要求，后期检修更换垫片时无需大范围拆卸周边管线，降低运维作业的难度。法兰整体采用锻件加工的结构逻辑，建模时还原了锻件的流线型过渡，避免出现直角突变的结构，减少加工过程中的应力残留，同时颈部的长度设计兼顾了焊接操作空间，现场焊接时焊工可顺利完成根部焊道的施焊，保证焊口的焊接质量。
