符合美标150磅级带槽钻孔法兰结构

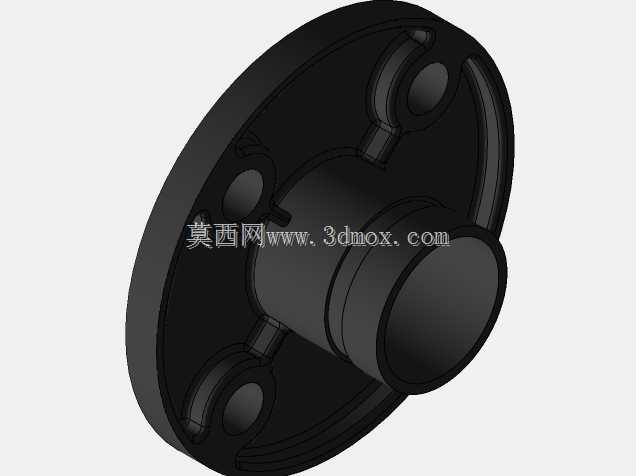

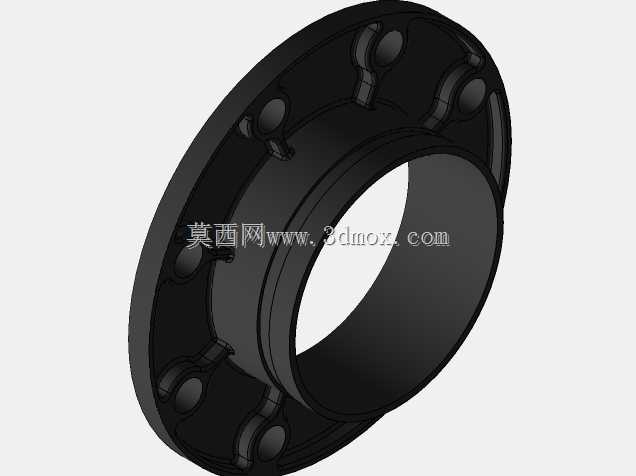

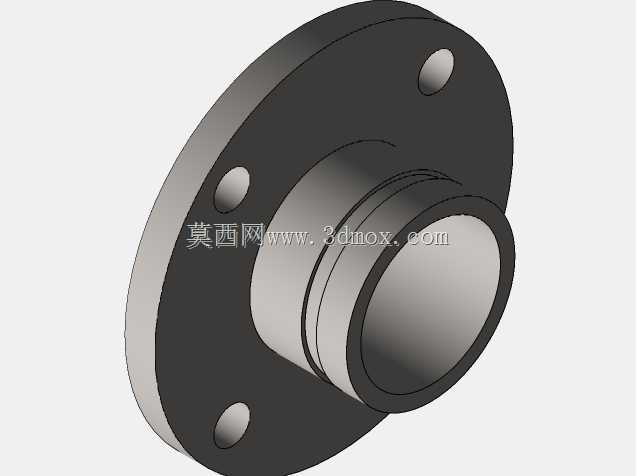

　　在工业管路系统的设计与搭建环节，法兰是实现管段、阀门、泵体等设备可拆卸刚性连接的核心承压部件，这款带槽钻孔法兰的设计，主要面向中低压流体输送工况的连接需求，适配50nb、80nb公称通径的管路，完全遵循ANSI B 16.5标准中150磅压力等级的尺寸规范，可直接匹配同标准的对焊法兰、法兰盖、阀门端法兰等连接件，无需额外做适配加工。从实际应用场景来看，这类带槽法兰常被用在给排水、暖通循环、低压化工流体输送、普通工业气体管路等场景中，法兰盘面上的开槽结构，主要用于嵌入密封垫片，相比平面法兰，槽体可以对密封垫片形成径向限位，避免管路在充压、温度波动产生形变时垫片发生移位，大幅降低密封面泄漏的概率，尤其适合存在小幅振动、

　　压力波动的管路安装环境。从设计思路上看，这款法兰的建模完全遵循美标法兰的尺寸边界，法兰盘的螺栓孔采用均匀圆周排布，钻孔位置的分度圆直径、螺栓孔孔径、孔位数量均严格对应150磅级的标准要求，安装时可直接匹配标准六角螺栓与螺母，无需现场扩孔或调整孔位；法兰颈部采用渐变过渡结构，从法兰盘面向接管端平滑收窄，既可以降低法兰与接管焊接位置的应力集中，也能减少管路流体在接口位置的紊流阻力，避免长期运行过程中焊缝位置出现疲劳开裂。在安装边界上，这款法兰的密封面槽深度、槽宽尺寸适配常用的橡胶石棉垫、丁腈橡胶垫、聚四氟乙烯垫等标准密封件，法兰整体厚度满足150磅级的承压强度要求，在常温工况下可承受对应等级的工作压力，当输送介质温度升高时，

　　可按照标准规定的压力温度额定值做折减选型。建模过程中对法兰盘上的减重槽、螺栓孔倒角、颈部过渡圆角都做了精准还原，没有做过度简化，结构工程师在做管路装配仿真、干涉检查时，可以直接调用该模型完成整体管路布局的验证，也可以基于该模型修改参数，适配其他压力等级或通径的同类型法兰设计，减少重复建模的工作量。在实际选型使用时，需要注意对接管路的外径要与法兰接管端的内径匹配，焊接时要控制焊接变形量，避免法兰密封面出现翘曲，安装螺栓时要采用对角分次拧紧的方式，保证密封垫片各位置的压缩量均匀，才能达到预期的密封效果。
