DIN65与DIN85法兰NEPEL转接连接结构

　　在工业流体输送、过程装备管路搭建的现场场景里，不同标准系列法兰的对接一直是管路改造、设备接驳环节常遇到的实际问题，这套DIN65与DIN85法兰搭配NEPEL连接的结构，正是针对两种不同公称通径德标法兰的转接需求设计，解决现场管路通径不匹配、标准法兰无法直接对接的痛点，不需要额外切割焊接改管，就能快速完成两段不同规格法兰管路的密封连通。从实际使用场景来看，这类转接法兰结构常出现在化工流体输送管线改造、水处理设备进出口接驳、中小型液压泵站管路适配、仪表测量管线的通径过渡段，尤其是老厂区管线升级时，原有管线法兰标准与新采购设备接口法兰通径、螺栓孔分布不一致的情况，不需要对原有管线做破坏性改动，通过这套转接结构就能完成可靠对接，

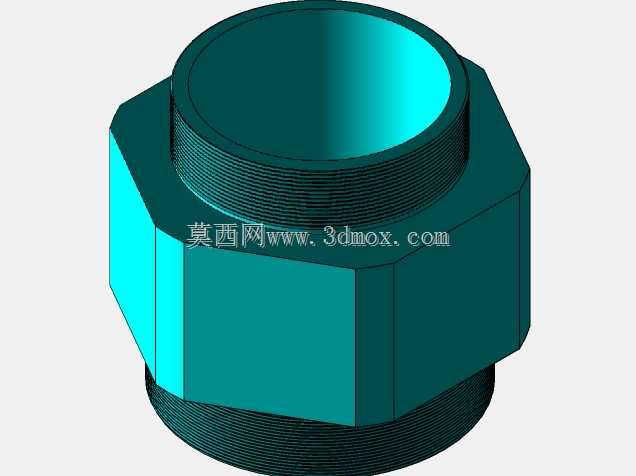

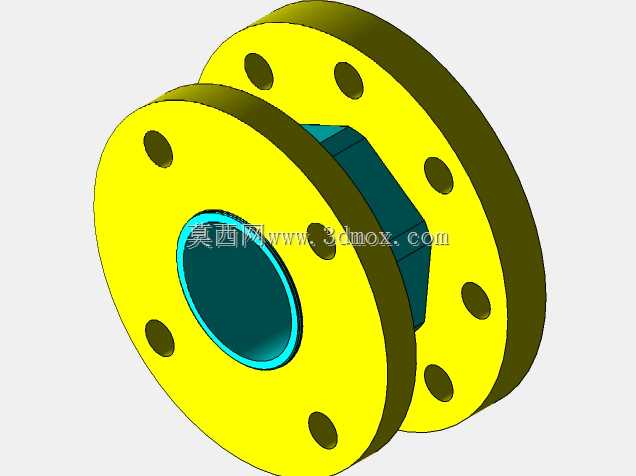

　　大幅缩短现场施工的停摆周期。从功能特性上看，这套连接结构采用双法兰加中间衔接段的设计，两侧分别对应DIN65、DIN85规格法兰的安装尺寸，中间的NEPEL连接段做了同轴度限位设计，安装时可以直接嵌入两侧法兰的密封止口内，避免对接时出现径向错位，保证管路通径的同轴度，减少流体经过转接段时的紊流、压损问题。法兰盘上的螺栓孔完全遵循对应德标法兰的孔位分布、孔径尺寸，现场安装时不需要重新配钻法兰孔，直接使用对应规格的标准螺栓就能完成紧固，两侧法兰的密封面都做了粗糙度控制，适配常用的橡胶垫片、金属缠绕垫片等密封件，在常规1.6MPa级别的中低压管路工况下可以保证密封无泄漏。设计思路上，建模时优先保证两侧法兰的安装基准同轴，

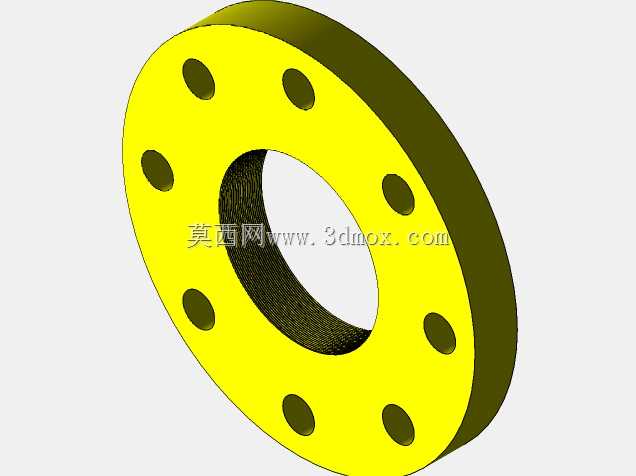

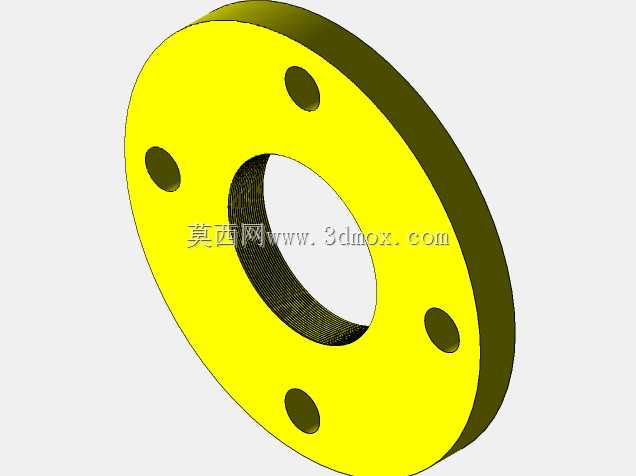

　　中间衔接段的内径做了平滑过渡处理，没有出现通径突变的台阶结构，避免流体在转接位置形成涡流，长期使用时减少介质对管壁的冲蚀，也避免输送含颗粒介质时出现积料堵塞的问题。法兰盘的厚度按照对应标准法兰的承压要求取值，螺栓孔的位置度公差控制在0.2mm以内，保证现场安装时螺栓可以顺利穿入，不会出现别劲、螺栓受剪的情况。中间衔接段与两侧法兰的连接位置做了止口定位，装配时可以快速对齐，不需要反复调整位置，降低现场安装的操作难度。从外形尺寸与安装边界来看，DIN65侧法兰的外径、螺栓孔中心距、密封面直径完全匹配DIN标准DN65法兰的安装尺寸，DIN85侧对应DN85法兰的对应安装参数，整体轴向长度控制在常规法兰对接的紧凑范围内，

　　不会额外占用过多管路安装空间，安装时只需要预留出螺栓紧固的操作空间即可，不需要额外扩大管线的安装间距。两侧法兰的螺栓孔数量、孔径都与对应标准法兰一致，现场可以直接复用原有管路的螺栓紧固件，不需要额外采购特殊规格的紧固件。结构上没有多余的突出结构，法兰外圆做了倒角处理，避免安装搬运时划伤操作人员，中间衔接段的壁厚按照管路输送介质的压力、腐蚀余量取值，保证长期使用的结构强度，不会出现受压变形的问题。对于做管路设计、设备选型的工程师来说，这类标准法兰转接结构的三维模型可以直接导入管路装配体中做干涉检查，提前核对安装空间、螺栓操作距离，避免现场安装时出现空间不足、法兰与周边管线构件碰撞的问题，也可以基于这个模型快速生成工程图，指导车间的加工生产，不需要从零开始绘制法兰的标准轮廓、核对孔位尺寸，减少设计阶段的重复工作量。建模时所有的安装尺寸都严格遵循对应法兰的标准参数，密封面的宽度、止口的深度都符合实际安装的密封要求，不会出现尺寸偏差导致的密封失效、安装错位问题，完全可以直接用于实际生产的设计参考。
