工业级封闭外壳数传通讯模块结构设计

　　这款封闭结构的工业通讯数传模块，主要面向野外无人值守站点、工业自动化产线分布式组网、移动作业设备远程数据传输场景设计，解决常规开放式通讯模块在粉尘、凝露、轻度机械冲击环境下的运行稳定性问题。从结构设计逻辑来看，整体采用一体化拉伸铝型材作为主体壳体，侧壁直接加工出平行散热鳍片，无需额外加装散热件，既能够将内部射频、电源电路工作产生的热量通过壳体直接导出，也能通过鳍片结构提升壳体整体抗形变能力，在设备受到侧向挤压时避免内部电路板受力损坏。壳体两端采用端板封接结构，端板与型材壳体之间预留密封槽位，可加装导电橡胶条实现IP65级别的密封防护，同时兼顾电磁屏蔽效果，减少工业现场变频器、伺服电机产生的电磁干扰对射频信号接收灵敏度的影响。

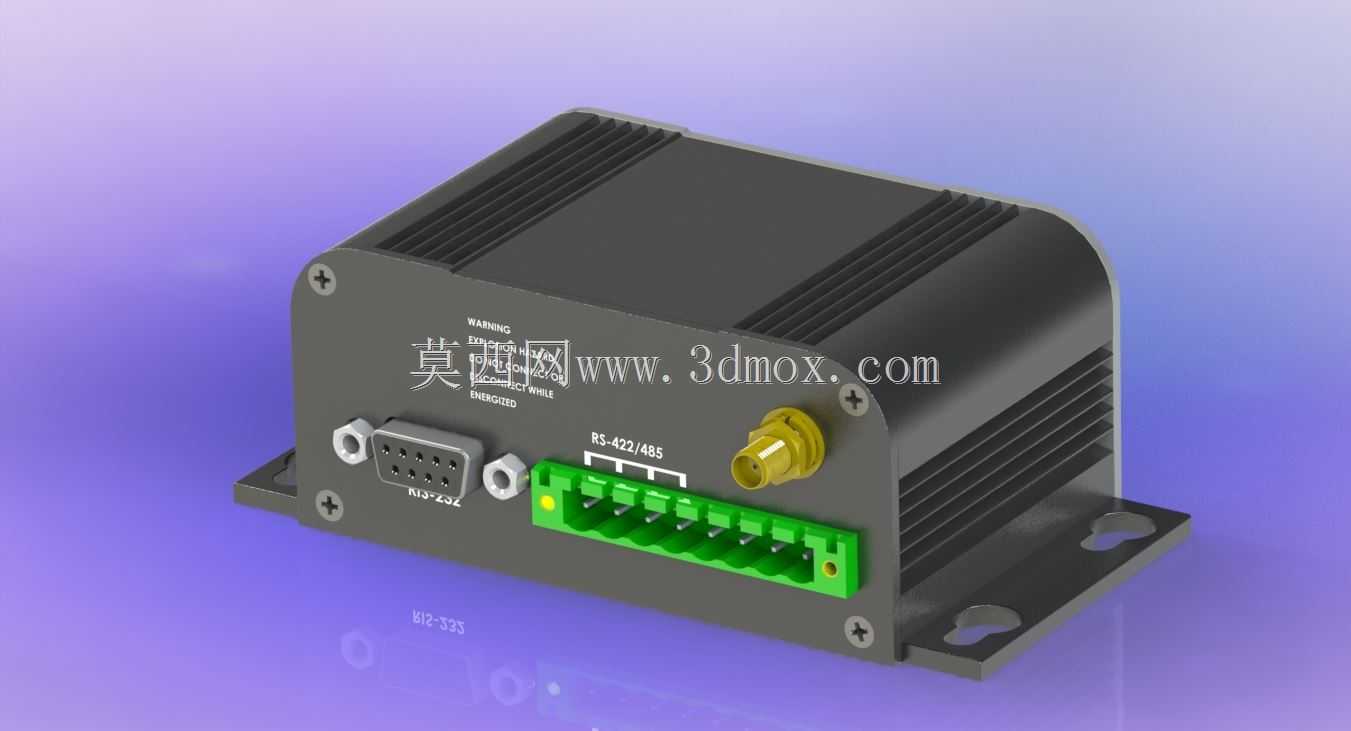

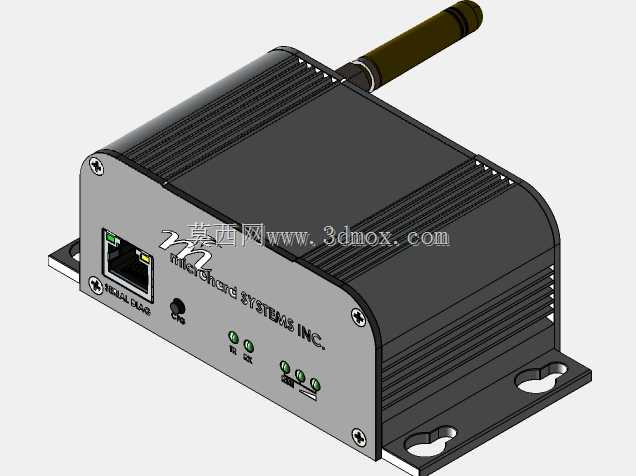

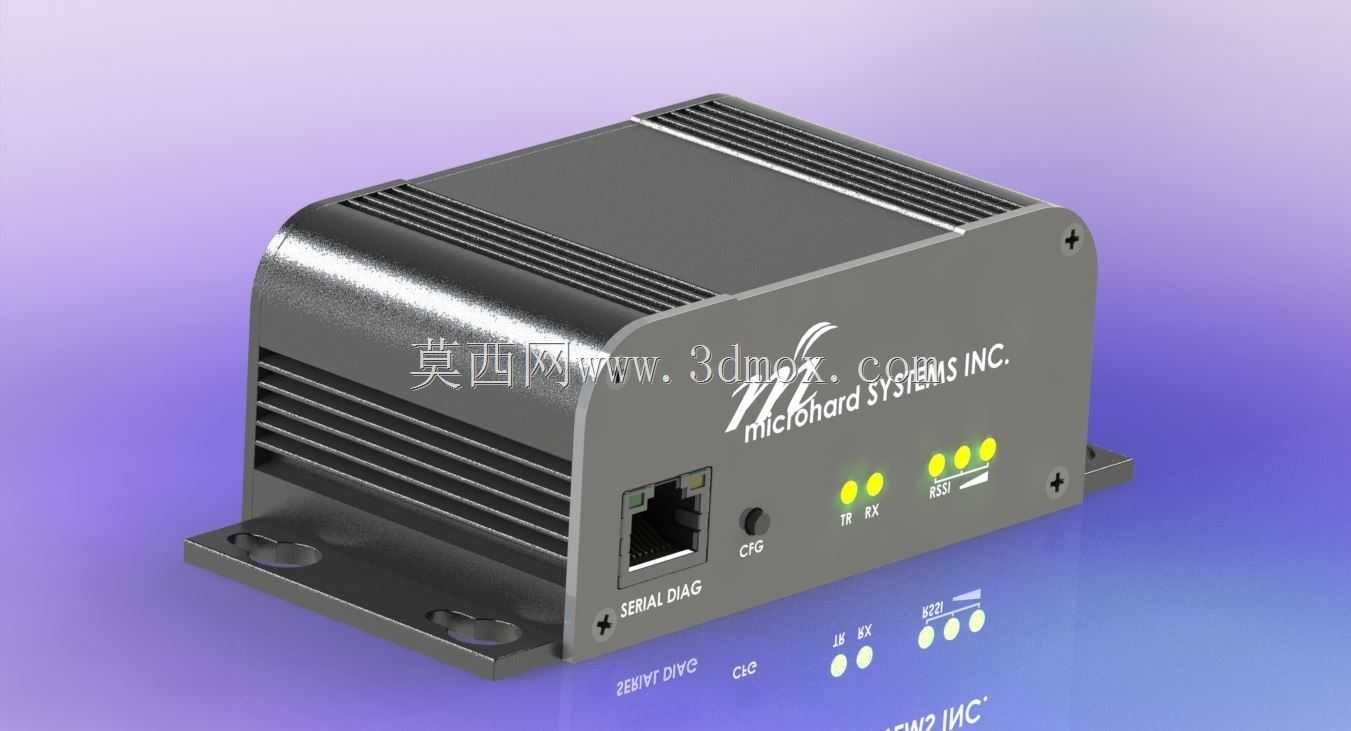

　　安装结构采用两侧延伸的带安装孔固定耳，安装孔位做沉台设计，使用M4规格螺栓即可将模块固定在设备机柜内壁、设备机架立面或者移动载体的安装面上，安装耳与主体壳体为一体化加工结构，相比后期铆接的固定件抗振动性能更强，能够承受车载、机载场景下的持续振动载荷，不会出现固定耳断裂脱落的问题。接口端的面板布局充分考虑现场接线与运维便利性，RJ45串行诊断接口布置在面板最左侧，接口旁做清晰的功能丝印，运维人员无需查阅手册即可快速插接调试线缆；接口旁设置独立的状态复位按键，按键采用内凹式设计，避免运输或者安装过程中误触导致设备参数重置。面板中部依次排列电源、数据收发、信号强度三组状态指示灯，指示灯采用漫散射透光材质，

　　在强光户外环境下也能清晰识别设备运行状态，无需近距离凑近查看。整体外形尺寸控制在紧凑型区间，横向宽度不超过100mm，纵向高度不超过50mm，深度不超过120mm，能够适配狭小的机柜安装空间，多台并排安装时预留足够的接线操作间隙，不会出现线缆插接干涉的问题。壳体表面做硬质阳极氧化处理，耐磨抗腐蚀，在沿海高盐雾、化工园区轻度腐蚀环境下也能长期使用，不会出现壳体锈蚀导致密封失效的问题。内部电路板采用导轨式卡槽固定，无需额外打胶或者螺丝固定，后期维修拆解时只需拆开端板即可抽出电路板，大幅降低现场运维的拆装难度。
