滚花握持式腿部站立支撑固定结构件

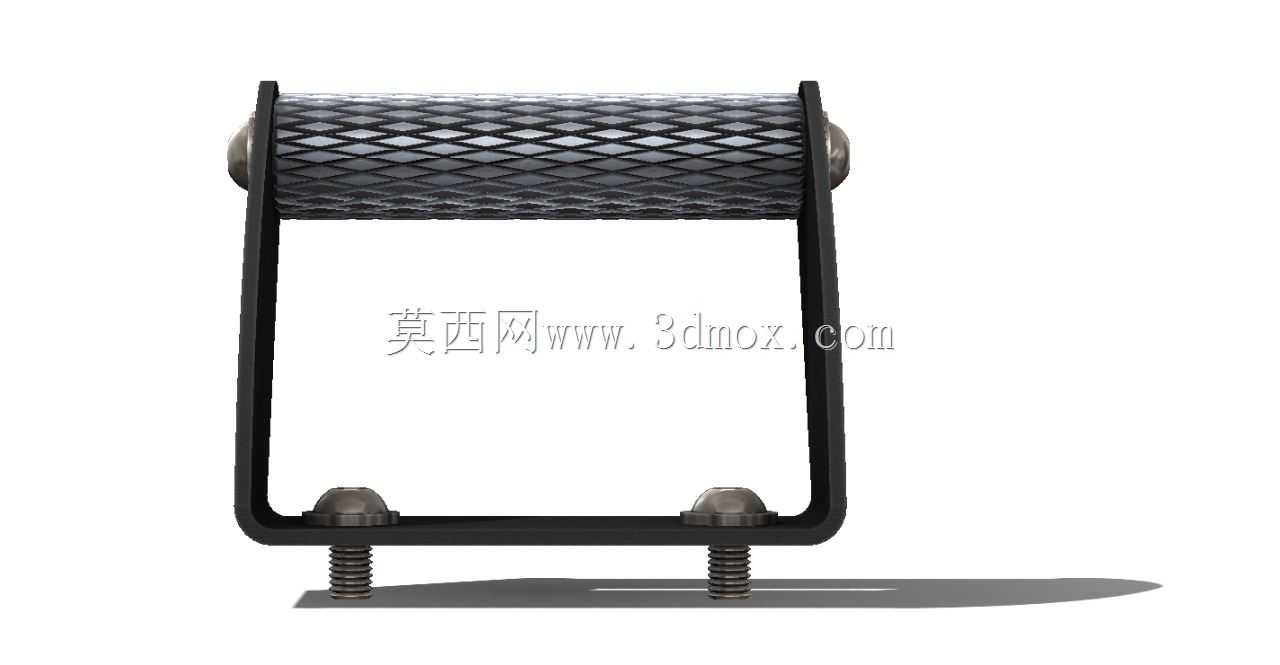

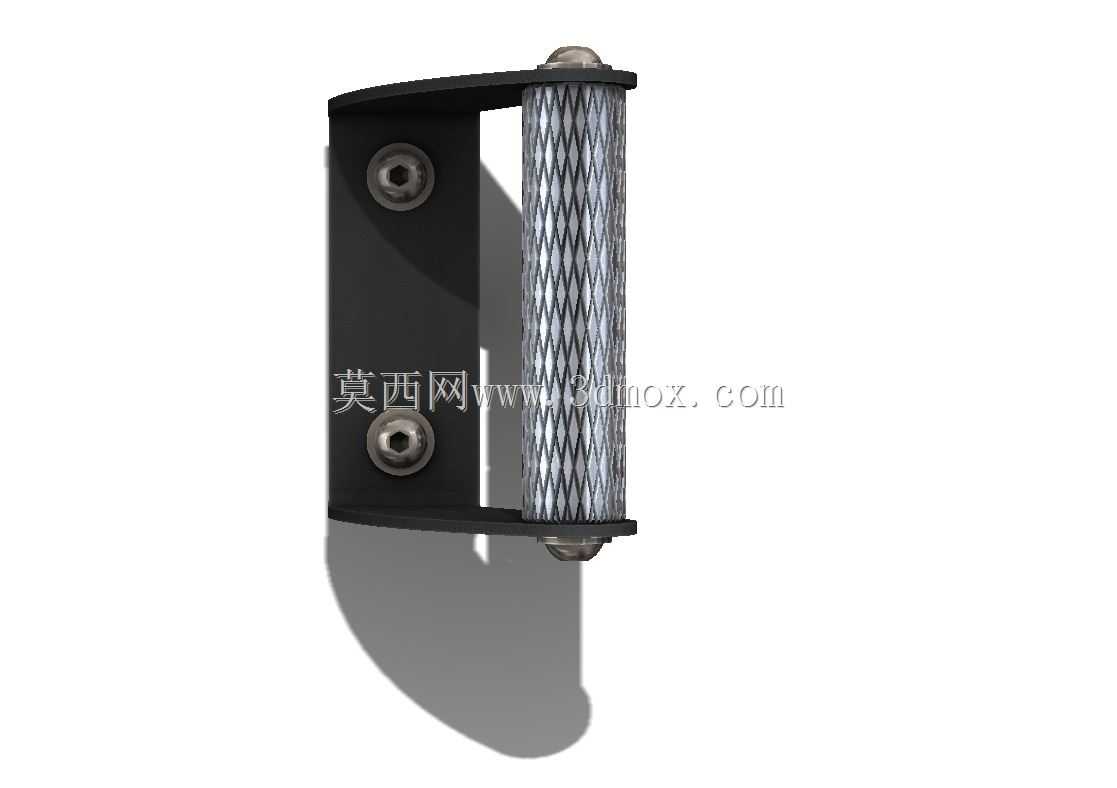

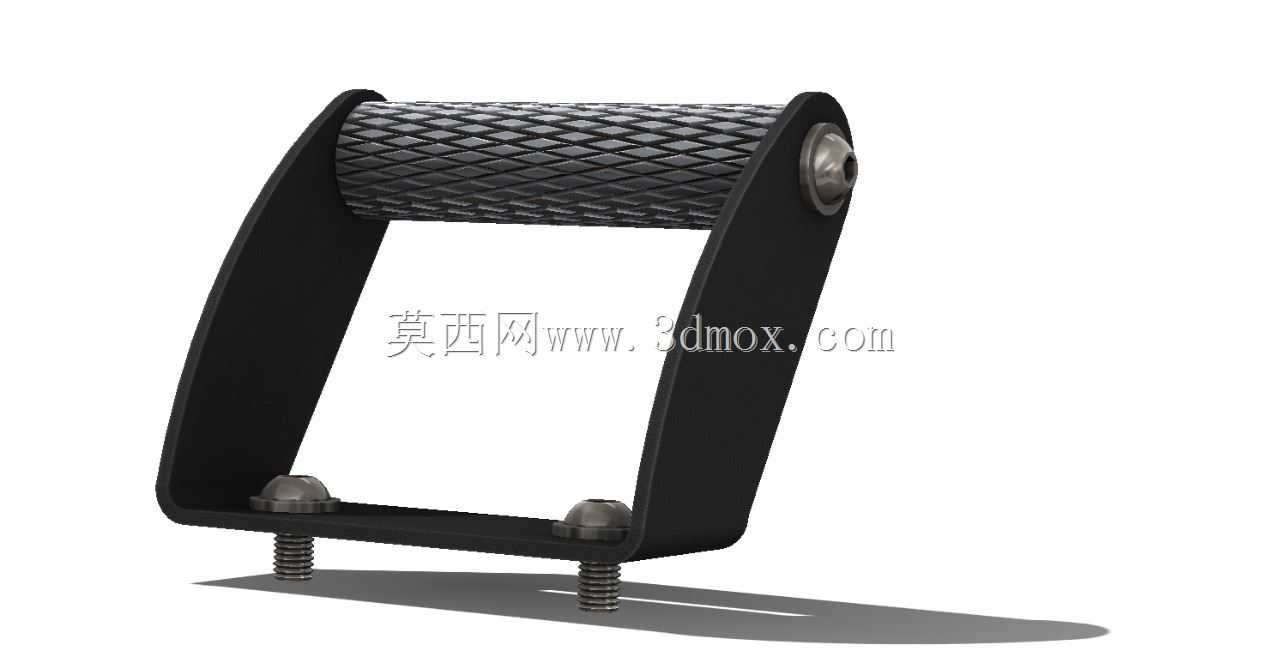

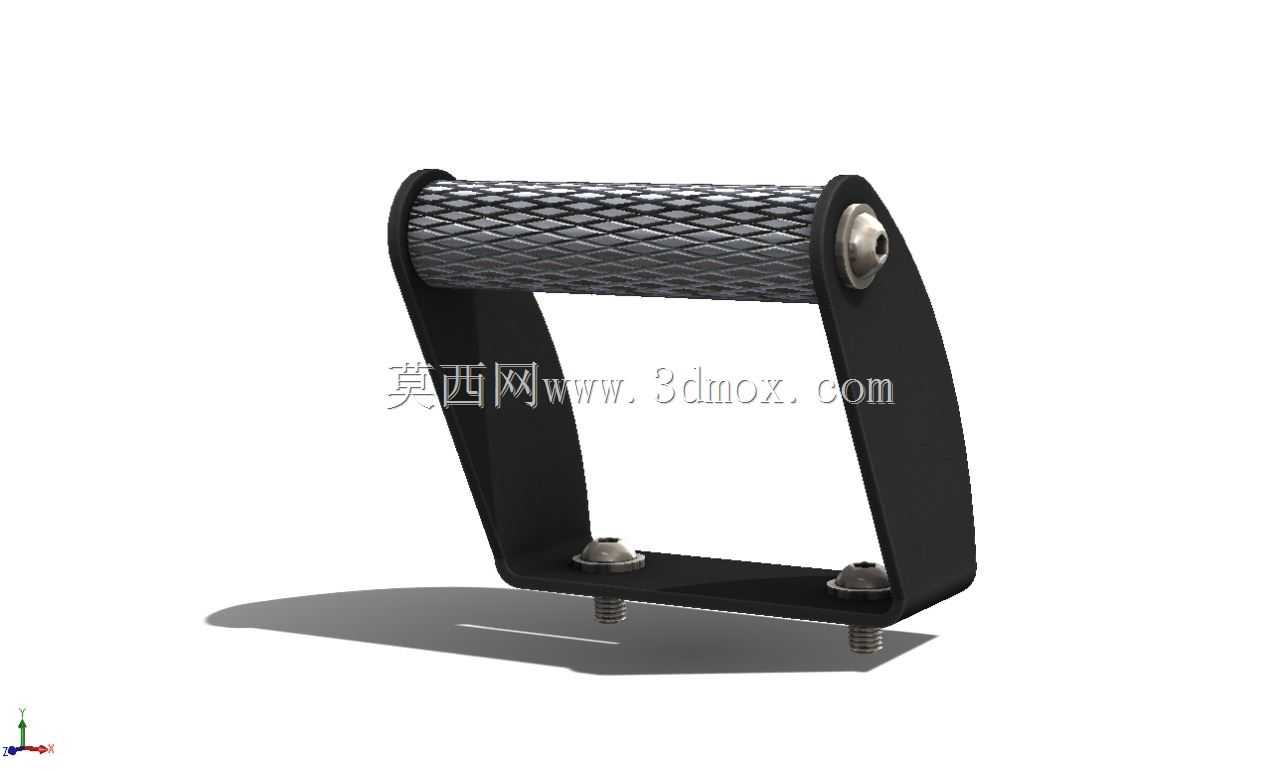

　　该结构件主要面向需要人员临时站立操作的户外设备、小型作业平台配套使用，常见于高空作业便携装备、户外检测设备的辅助支撑点位，可作为操作人员脚部施力、临时踩踏借力的受力结构，也可在设备转运过程中作为握持提手使用，兼顾踩踏承重与手持搬运的双重功能。整体采用框式一体化结构设计，主体承力框架为弯折成型的刚性支撑结构，两侧竖臂做了等厚加强处理，弯折处采用大圆弧过渡避免应力集中，能够承受垂直方向的踩踏载荷与水平方向的提拉载荷，框架底部伸出两个带外螺纹的安装柱，可直接穿过设备安装面板通过螺母锁紧固定，安装柱的螺纹长度预留了足够的调节空间，适配3-8mm厚度的不同设备壳体安装需求，无需额外设计转接支架即可完成装配。

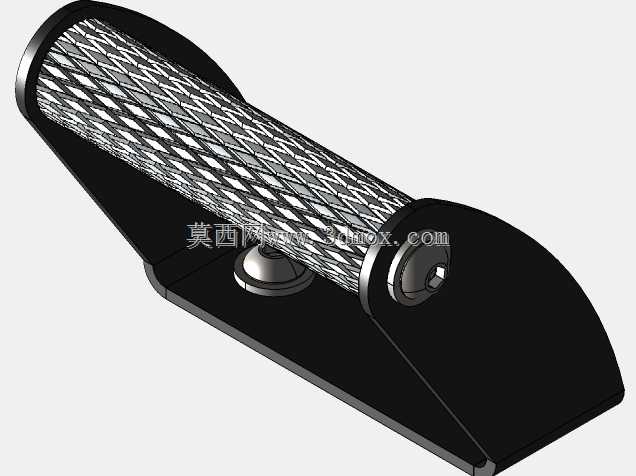

　　上部握持踩踏区域采用网纹滚花处理的圆柱辊面，滚花纹路深度控制在0.3-0.5mm区间，既能够在作为踩踏面时增加鞋底与接触面的摩擦力，防止湿滑环境下脚部打滑，也能在作为提手使用时提升手部握持的摩擦力，搬运施力时不易脱手。辊面两端通过内嵌的销轴与两侧支撑臂连接，销轴端部做了沉头处理，不会突出支撑臂外表面，避免安装或使用过程中剐蹭操作人员衣物或设备其他部件。支撑臂与底部安装面的连接位置做了局部加厚，对应安装柱的根部设计了凸台加强结构，可分散踩踏时的集中应力，避免长期受力后安装柱根部出现断裂变形。整个结构的安装边界控制较为紧凑，横向宽度不超过120mm，纵向安装孔距为标准的80mm通用安装尺寸，可直接适配多数便携作业设备的侧壁安装点位，

　　不需要对原有设备结构做大幅改动即可完成加装。设计过程中针对受力工况做了针对性优化，当作为站立支撑使用时，载荷通过两侧支撑臂均匀传递到底部的两个安装点，不会出现单侧受力偏载的情况，辊面的滚花处理同时兼顾了防滑与耐磨需求，长期使用后纹路不会因摩擦出现过度磨损导致防滑性能下降。
